WO2025168539 - LEITERPLATTEN-ANTENNE FÜR WIFI 6E FREQUENZBÄNDER
National phase entry is expected:
Publication Number
WO/2025/168539
Publication Date
14.08.2025
International Application No.
PCT/EP2025/052779
International Filing Date
04.02.2025
Title **
[German]
LEITERPLATTEN-ANTENNE FÜR WIFI 6E FREQUENZBÄNDER
[English]
PRINTED CIRCUIT BOARD ANTENNA FOR WI-FI 6E FREQUENCY BANDS
[French]
ANTENNE DE CARTE DE CIRCUIT IMPRIMÉ POUR BANDES DE FRÉQUENCE WI-FI 6E
Applicants **
BSH HAUSGERÄTE GMBH
Inventors
ELABYAD, Ibrahim
Priority Data
102024201094.4
07.02.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2026 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2154 | |
| South Korea | Filing, Examination, Granting | 2066 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,093
Contact Us
Abstract[German]
Es wird eine Leiterplatten-Antenne (100) beschrieben. Die Leiterplatten-Antenne (100) umfasst eine elektrisch leitende Antennenstruktur (113) und einen elektrisch leitenden Bezugsbereich (141, 143, 144) auf einer ersten Schicht (110) einer Leiterplatte (101). Der Bezugsbereich (141, 143, 144) weist eine rechteckförmige Aussparung auf, in der die Antennenstruktur (113) angeordnet ist, sodass eine erste Längskante (161) des Bezugsbereichs (141, 143, 144) einer ersten Längskante (171) der Antennenstruktur (113) zugewandt ist; eine zweite Längskante (162) des Bezugsbereichs (141, 143, 144) einer zweiten Längskante (172) der Antennenstruktur (113) zugewandt ist; eine erste Querkante (163) des Bezugsbereichs (141, 143, 144) einer ersten Querkante (173) der Antennenstruktur (113) zugewandt ist; und eine zweite Querkante (164) des Bezugsbereichs (141, 143, 144) einer zweiten Längskante (174) der Antennenstruktur (113) zugewandt ist. Die Antennenstruktur (113) weist abgesehen von einer durch die erste Längskante (171) und die erste Querkante (173) gebildeten Ecke (150) eine rechteckförmige Grundform auf.[English]

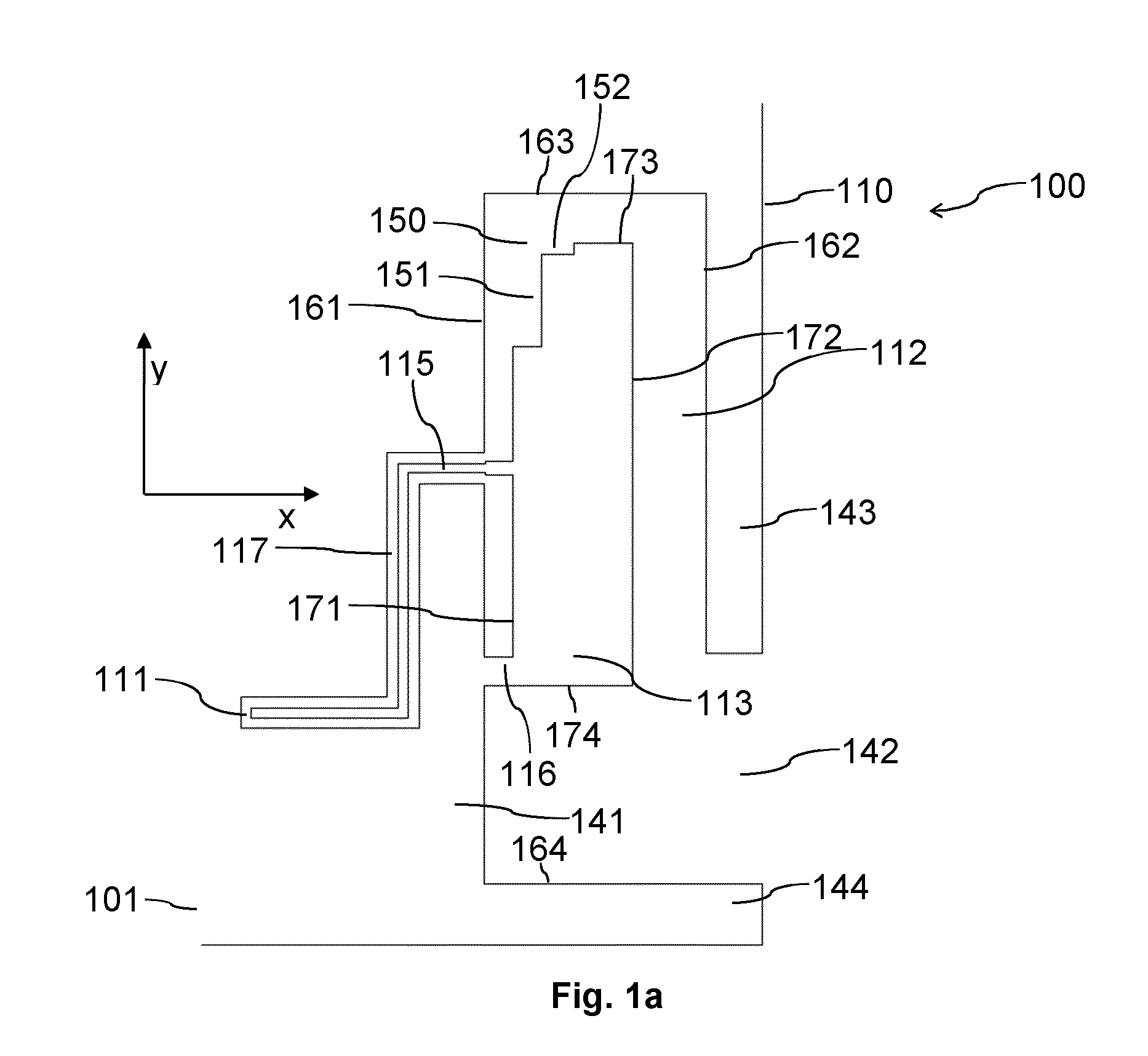

The invention relates to a printed circuit board antenna (100). The printed circuit board antenna (100) comprises an electrically conductive antenna structure (113) and an electrically conductive reference region (141, 143, 144) on a first layer (110) of a printed circuit board (101). The reference region (141, 143, 144) has a rectangular cut-out in which the antenna structure (113) is arranged such that: a first longitudinal edge (161) of the reference region (141, 143, 144) faces a first longitudinal edge (171) of the antenna structure (113); a second longitudinal edge (162) of the reference region (141, 143, 144) faces a second longitudinal edge (172) of the antenna structure (113); a first transverse edge (163) of the reference region (141, 143, 144) faces a first transverse edge (173) of the antenna structure (113); and a second transverse edge (164) of the reference region (141, 143, 144) faces a second longitudinal edge (174) of the antenna structure (113). Apart from a corner (150) formed by the first longitudinal edge (171) and the first transverse edge (173), the antenna structure (113) has a rectangular basic shape.[French]
L'invention concerne une antenne de carte de circuit imprimé (100). L'antenne de carte de circuit imprimé (100) comprend une structure d'antenne électriquement conductrice (113) et une région de référence électriquement conductrice (141, 143, 144) sur une première couche (110) d'une carte de circuit imprimé (101). La région de référence (141, 143, 144) présente une découpe rectangulaire dans laquelle la structure d'antenne (113) est agencée de telle sorte que : un premier bord longitudinal (161) de la région de référence (141, 143, 144) fait face à un premier bord longitudinal (171) de la structure d'antenne (113) ; un second bord longitudinal (162) de la région de référence (141, 143, 144) fait face à un second bord longitudinal (172) de la structure d'antenne (113) ; un premier bord transversal (163) de la région de référence (141, 143, 144) fait face à un premier bord transversal (173) de la structure d'antenne (113) ; et un second bord transversal (164) de la région de référence (141, 143, 144) fait face à un second bord longitudinal (174) de la structure d'antenne (113). Outre un coin (150) formé par le premier bord longitudinal (171) et le premier bord transversal (173), la structure d'antenne (113) a une forme de base rectangulaire.
