WO2025180704 - VERFAHREN ZUR HERSTELLUNG EINES ROTORS, ROTOR UND ELEKTRISCHE MASCHINE
National phase entry is expected:
Publication Number
WO/2025/180704
Publication Date
04.09.2025
International Application No.
PCT/EP2025/050483
International Filing Date
09.01.2025
Title **
[German]
VERFAHREN ZUR HERSTELLUNG EINES ROTORS, ROTOR UND ELEKTRISCHE MASCHINE
[English]
METHOD FOR PRODUCING A ROTOR, ROTOR, AND ELECTRIC MACHINE
[French]
PROCÉDÉ DE FABRICATION D'UN ROTOR, ROTOR ET MACHINE ÉLECTRIQUE
Applicants **
MAHLE INTERNATIONAL GMBH
Inventors
JANKE, Florian
LORENZ, Leonard
Priority Data
102024105952.4
01.03.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1693 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,394
Contact Us
Abstract[German]

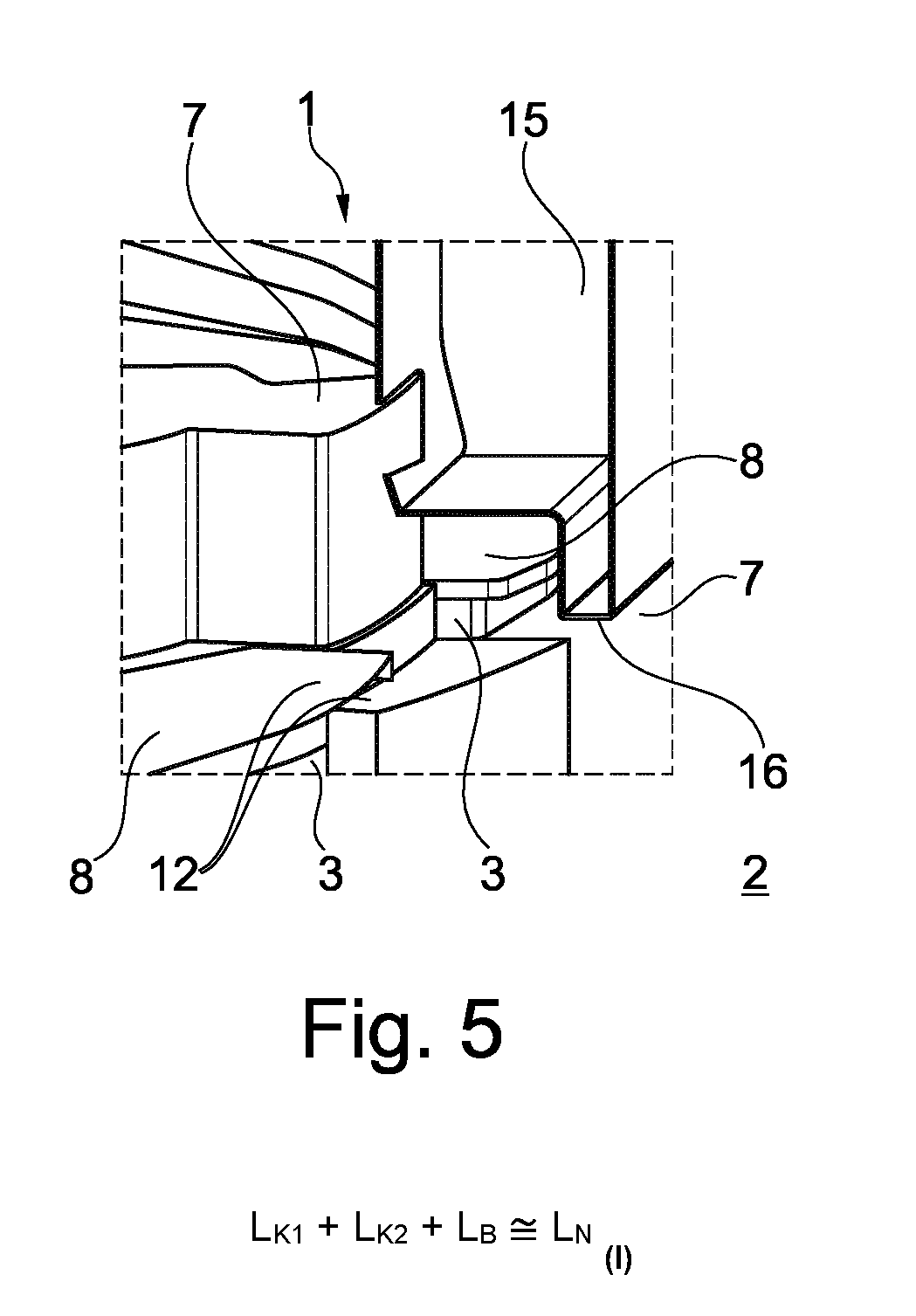

, - die Nuten (6) des Blechpakets (3) mit einer Kunststoffschicht (8) ausgekleidet werden, - auf beide Stirnseiten (10) des Blechpakets (3) eine Kunststoffschicht (8) derart mit einer vordefinierten axialen Länge LK1, LK2 aufgebracht wird, dass gilt (I), sodass die Kunststoffschicht (8) als Toleranzausgleichsschicht dient, - mehrere Rotorwicklungen (9) auf dem Blechpaket (3) gewickelt werden, - in jede Nut (6) ein Nutverschlusskeil (7) mit vordefinierter axialer Länge LN eingeschoben dadurch eine über Stirnseiten der Nutverschlusskeile (7) und die Kunststoffschicht (8) zumindest nahezu umlaufende ebene stirnseitige Dichtfläche (12) geschaffen wird.[English]
, - the slots (6) of the laminated core (3) are lined with a plastic layer (8), - a plastic layer (8) with a defined axial length LK1, LK2 is applied onto both end faces (10) of the laminated core (3) in such a way that (I) applies so that the plastic layer (8) serves as a tolerance compensation layer, - a plurality of rotor windings (9) are wound on the laminated core (3), and - a slot closure wedge (7) with a defined axial length LN is inserted into each slot (6), thus creating a flat end-face sealing surface (12) which extends at least approximately around the end faces of the slot closure wedges (7) and the plastic layer (8).[French]
, - on tapisse les fentes (6) du noyau feuilleté (3) avec une couche de matière plastique (8), - on applique une couche de matière plastique (8) de longueur axiale définie LK1, LK2 sur les deux faces d'extrémité (10) du noyau feuilleté (3) de telle sorte que (I) s'applique de sorte que la couche de matière plastique (8) sert de couche de compensation de tolérance, - on enroule une pluralité d'enroulements de rotor (9) sur le noyau feuilleté (3), et - on insère dans chaque fente (6) une cale de fermeture à fente (7) de longueur axiale LN définie, créant ainsi une surface d'étanchéité (12) plane d'extrémité qui s'étend au moins approximativement autour des faces d'extrémité des cales de fermeture à fente (7) et de la couche de matière plastique (8).
