WO2025149341 - VENTILBAUGRUPPE FÜR EINEN WASSERABSCHEIDER, WASSERABSCHEIDER
National phase entry is expected:
Publication Number
WO/2025/149341
Publication Date
17.07.2025
International Application No.
PCT/EP2024/087262
International Filing Date
18.12.2024
Title **
[German]
VENTILBAUGRUPPE FÜR EINEN WASSERABSCHEIDER, WASSERABSCHEIDER
[English]
VALVE ASSEMBLY FOR A WATER SEPARATOR, AND WATER SEPARATOR
[French]
ENSEMBLE SOUPAPE POUR SÉPARATEUR D'EAU ET SÉPARATEUR D'EAU
Applicants **
ROBERT BOSCH GMBH
Inventors
RUIGROK VAN DE WERVE, Jan
HANNEKE, Juergen
Priority Data
102024200234.8
11.01.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 1908 | |
| South Korea | Filing, Examination, Granting | 1569 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,223
Contact Us
Abstract[German]
Die Erfindung betrifft eine Ventilbaugruppe (1) für einen Wasserabscheider (2), umfassend - einen Ventilblock (3) zur Verbindung der Ventilbaugruppe (1) mit dem Wasserabscheider (2), - mindestens ein Ablassventil (4) zum Ablassen von Fluid aus dem Wasserabscheider und - einen Gas-Sensor (5) zur Detektion von Gas im Fluid, das über das mindestens eine Ablassventil (4) aus dem Wasserabscheider (2) abgelassen wird, wobei das mindestens eine Ablassventil (4) in einen im Ventilblock (3) ausgebildeten Fluidkanal (6) öffnet, der mit einer im Ventilblock (3) ausgebildeten Aufnahme (7) fluidisch verbunden ist, in die der Gas-Sensor (5) eingesetzt ist, und wobei in der finalen Einbaulage der Ventilbaugruppe (1) die Aufnahme (7) geodätisch höher als der Fluidkanal (6) angeordnet ist. Die Erfindung betrifft ferner einen Wasserabscheider (2) mit einer erfindungsgemäßen Ventilbaugruppe (1).[English]

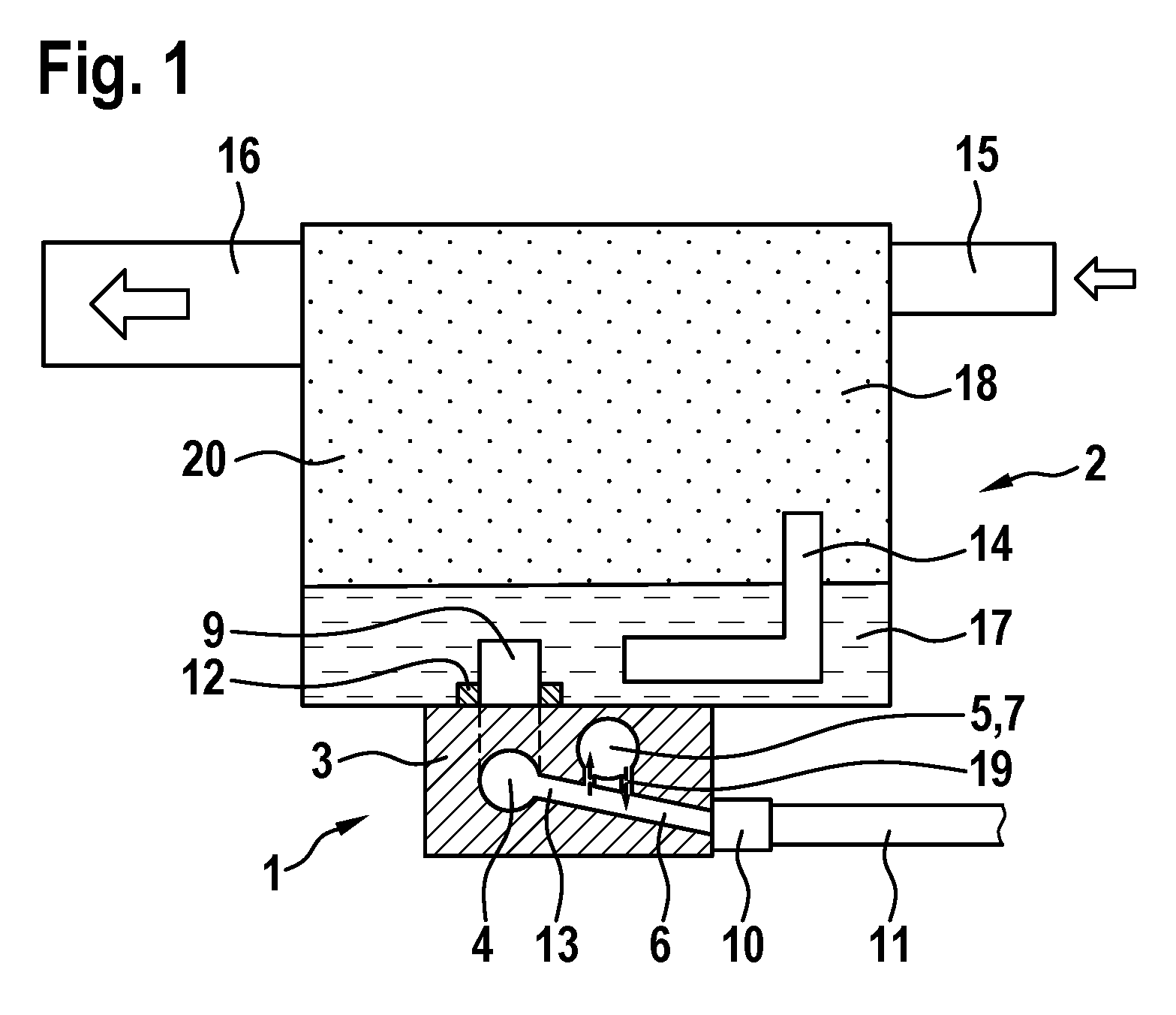

The invention relates to a valve assembly (1) for a water separator (2), comprising: - a valve block (3) for connecting the valve assembly (1) to the water separator (2), - at least one discharge valve (4) for discharging fluid from the water separator, and - a gas sensor (5) for detecting gas in the fluid discharged from the water separator (2) via the at least one discharge valve (4), wherein the at least one discharge valve (4) opens into a fluid channel (6) that is formed in the valve block (3) and is fluidically connected to a receiving area (7) which is formed in the valve block (3) and into which the gas sensor (5) is inserted, and in the final installation position of the valve assembly (1), the receiving area (7) is geodesically higher than the fluid channel (6). The invention also relates to a water separator (2) comprising a valve assembly (1) according to the invention.[French]
