WO2025140891 - MULTI-PHASE INDUCTOR, CIRCUIT BOARD, AND VEHICLE
National phase entry is expected:
Publication Number
WO/2025/140891
Publication Date
03.07.2025
International Application No.
PCT/EP2024/086730
International Filing Date
17.12.2024
Title **
[English]
MULTI-PHASE INDUCTOR, CIRCUIT BOARD, AND VEHICLE
[French]
INDUCTEUR MULTIPHASE, CARTE DE CIRCUIT IMPRIMÉ ET VÉHICULE
Applicants **
ROBERT BOSCH GMBH
Inventors
ZHAO, Yiru
Priority Data
202323639494.1
29.12.2023
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1938 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 2061 | |
| South Korea | Filing, Examination, Granting | 1883 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,735
Contact Us
Abstract[English]

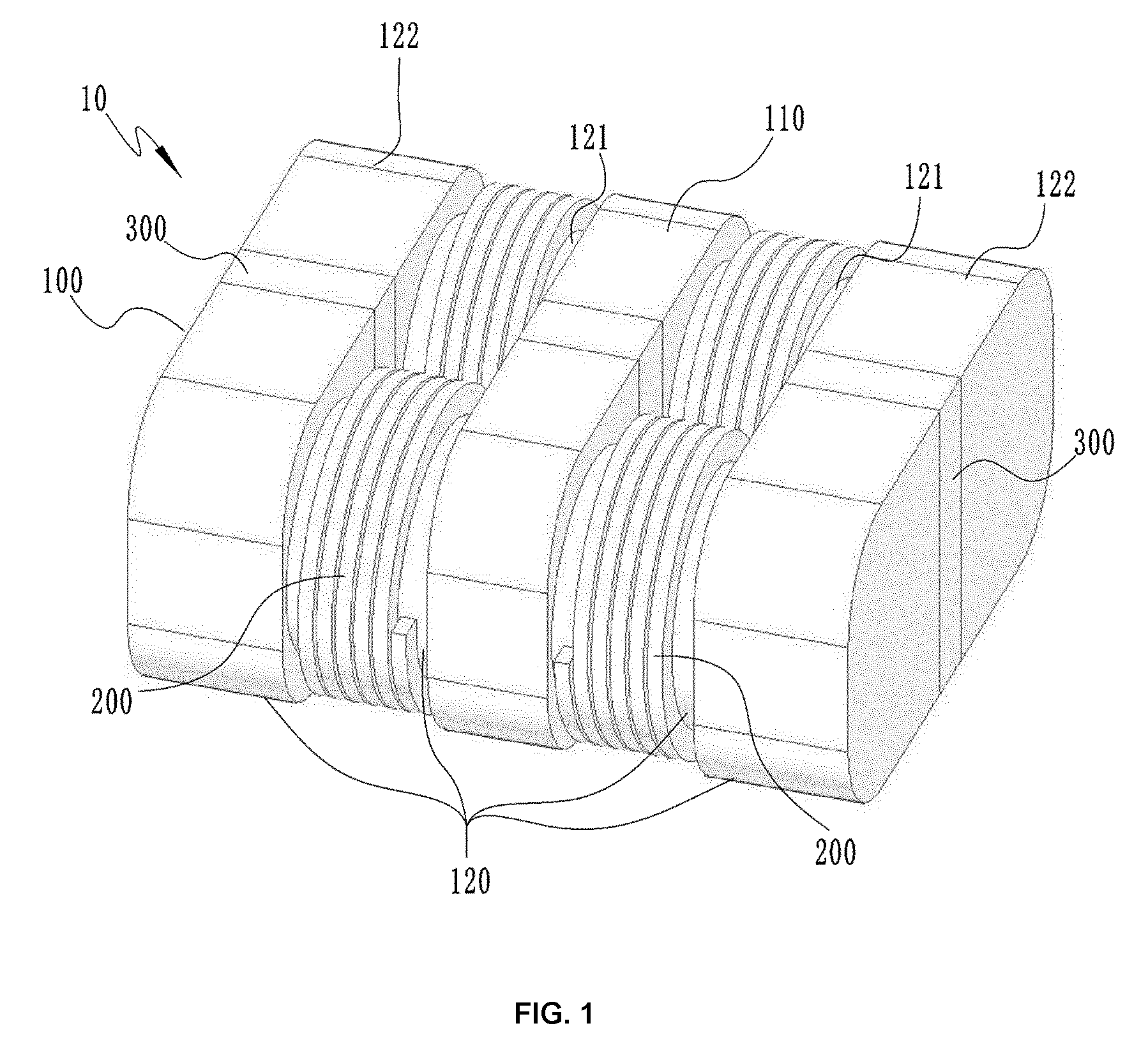

The present disclosure provides a multi-phase inductor, a circuit board, and a vehicle, the multi-phase inductor comprising: a magnetic core made of a soft magnet and a plurality of conductive windings made of a conductive material, the magnetic core including a common magnetic core portion and a winding magnetic core portion, the winding magnetic core portion including a plurality of winding central columns and two magnetic bridges, each winding central column being wound by one conductive winding and positioned, together with the common magnetic core portion, between the two magnetic bridges, such that the common magnetic core portion, together with each winding central column and each magnetic bridge, defines for each conductive winding a closed magnetic path through which a magnetic flux generated by the conductive winding flows; and a plurality of hard magnets combined to the winding magnetic core portion, such that at least one hard magnet is disposed on the closed magnetic path of each conductive winding, and a magnetization direction of the at least one hard magnet is opposite to a flowing direction of the magnetic flux generated by the conductive winding.[French]
La présente divulgation concerne un inducteur multiphase, une carte de circuit imprimé et un véhicule, l'inducteur multiphase comprenant : un noyau magnétique constitué d'un aimant doux et une pluralité d'enroulements conducteurs constitués d'un matériau conducteur, le noyau magnétique comportant une partie de noyau magnétique commune et une partie de noyau magnétique d'enroulement, la partie de noyau magnétique d'enroulement comportant une pluralité de colonnes centrales d'enroulement et deux ponts magnétiques, chaque colonne centrale d'enroulement étant enroulée par un enroulement conducteur et positionnée, conjointement avec la partie de noyau magnétique commune, entre les deux ponts magnétiques, de telle sorte que la partie de noyau magnétique commune, conjointement avec chaque colonne centrale d'enroulement et chaque pont magnétique, définit pour chaque enroulement conducteur un trajet magnétique fermé à travers lequel circule un flux magnétique généré par l'enroulement conducteur ; et une pluralité d'aimants durs combinés à la partie de noyau magnétique d'enroulement, de telle sorte qu'au moins un aimant dur est disposé sur le trajet magnétique fermé de chaque enroulement conducteur et une direction de magnétisation dudit aimant dur est opposée à une direction de circulation du flux magnétique généré par l'enroulement conducteur.
