WO2025132192 - ÜBERSPANNUNGSSCHUTZGERÄT
National phase entry is expected:
Publication Number
WO/2025/132192
Publication Date
26.06.2025
International Application No.
PCT/EP2024/086533
International Filing Date
16.12.2024
Title **
[German]
ÜBERSPANNUNGSSCHUTZGERÄT
[English]
SURGE PROTECTION DEVICE
[French]
DISPOSITIF DE PROTECTION CONTRE LES SURTENSIONS
Applicants **
PHOENIX CONTACT GMBH & CO. KG
Inventors
JUNGERMANN, Philip
OKEL, Viktor
STOHLMEYER, Christina
TEGT, Michael
DITTERT, Maik
LANGE, Ralf
Priority Data
LU505806
18.12.2023
LU
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,504
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Dargestellt und beschrieben ist ein Überspannungsschutzgerät (1), mit einem Gerätesockel (2) und mindestens einem auf den Gerätesockel (2) aufsteckbaren Steckerteil (3), wobei der Gerätesockel (2) ein Sockelgehäuse (20) mit einer Ausnehmung (21) zur Aufnahme des Steckerteils (3), Steckkontakte (4) und mit den Steckkontakten (4) verbundene Leiteranschlussklemmen (5) aufweist, wobei das mindestens eine Steckerteil (3) ein Steckergehäuse (30), ein in dem Steckergehäuse (30) angeordnetes Überspannungsschutzelement (6) und zu den Steckkontakten (4) korrespondierende Gegensteckkontakte (7), die mit dem Überspannungsschutzelement (6) elektrisch leitend verbunden sind, aufweist, wobei die Steckkontakte (4) und die Leiteranschlussklemmen (5) im Sockelgehäuse (20) angeordnet sind, wobei in der der Ausnehmung (21) zugewandten Oberseite (22) des Sockelgehäuses (20) Öffnungen (23) ausgebildet sind, durch die Gegensteckkontakte (7) in die korrespondierenden Steckkontakte (4) einsteckbar sind, und wobei in der Vorderseite (24) und der Rückseite (25) des Sockelgehäuses (20) Leitereinführöffnungen (26) angeordnet sind, über die die Leiteranschlussklemmen (5) zugänglich sind.[English]

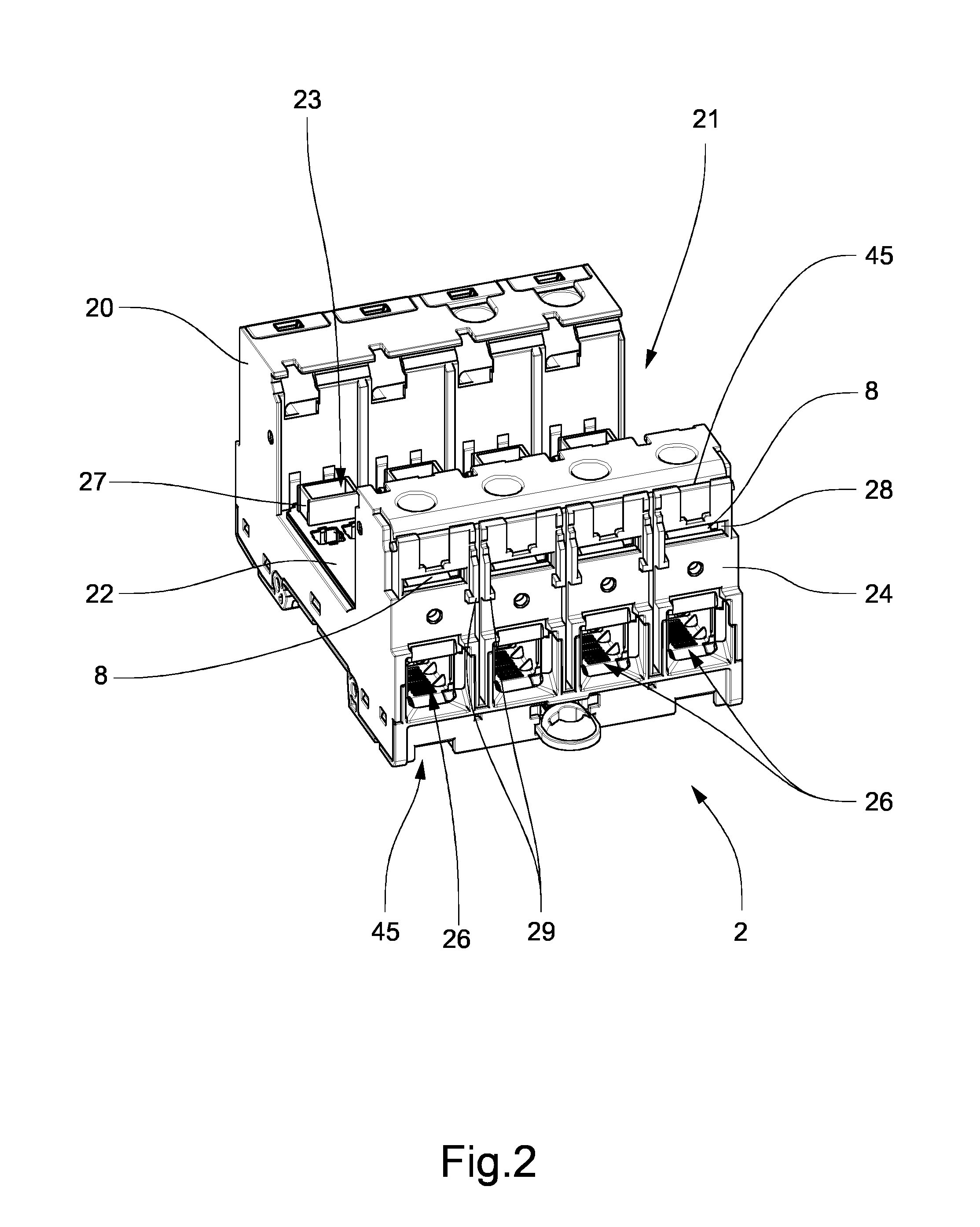

The invention presents and describes a surge protection device (1), comprising a device base (2) and at least one plug part (3) mountable on the device base (2), wherein the device base (2) has a base housing (20) with a recess (21) for receiving the plug part (3), plug-in contacts (4) and conductor connection terminals (5) connected to the plug-in contacts (4), wherein the at least one plug part (3) has a plug housing (30), a surge protection element (6) arranged in the plug housing (30) and mating plug-in contacts (7) corresponding to the plug-in contacts (4) and electrically conductively connected to the surge protection element (6), wherein the plug-in contacts (4) and the conductor connection terminals (5) are arranged in the base housing (20), wherein openings (23) through which mating plug-in contacts (7) are insertable into the corresponding plug-in contacts (4) are formed in the top side (22) of the base housing (20), the top side facing the recess (21), and wherein conductor insertion openings (26) via which the conductor connection terminals (5) are accessible are arranged in the front side (24) and the rear side (25) of the base housing (20).[French]
La présente invention présente et décrit un dispositif de protection contre les surtensions (1), comprenant une base de dispositif (2) et au moins une partie fiche (3) pouvant être montée sur la base de dispositif (2), la base de dispositif (2) ayant un boîtier de base (20) avec un évidement (21) pour recevoir la partie fiche (3), des contacts enfichables (4) et des bornes de connexion de conducteur (5) connectées aux contacts enfichables (4), la ou les parties fiche (3) ayant un boîtier de fiche (30), un élément de protection contre les surtensions (6) disposé dans le boîtier de fiche (30) et des contacts enfichables homologues (7) correspondant aux contacts enfichables (4) et connectés de manière électroconductrice à l'élément de protection contre les surtensions (6), les contacts enfichables (4) et les bornes de connexion de conducteur (5) étant disposés dans le boîtier de base (20), des ouvertures (23), à travers lesquelles des contacts enfichables homologues (7) peuvent être insérés dans les contacts enfichables correspondants (4), étant formées dans le côté supérieur (22) du boîtier de base (20), le côté supérieur faisant face à l'évidement (21), et des ouvertures d'insertion de conducteur (26), par le biais desquelles les bornes de connexion de conducteur (5) sont accessibles, étant disposées dans le côté avant (24) et le côté arrière (25) du boîtier de base (20).
