WO2025124937 - LEISTUNGSWANDLER MIT MEHREREN WANDLERMODULEN
National phase entry is expected:
Publication Number
WO/2025/124937
Publication Date
19.06.2025
International Application No.
PCT/EP2024/084173
International Filing Date
29.11.2024
Title **
[German]
LEISTUNGSWANDLER MIT MEHREREN WANDLERMODULEN
[English]
POWER CONVERTER HAVING MULTIPLE CONVERTER MODULES
[French]
CONVERTISSEUR DE PUISSANCE AYANT DE MULTIPLES MODULES CONVERTISSEURS
Applicants **
SMA SOLAR TECHNOLOGY AG
Inventors
NESEMANN, Karl
HERMELING, Dirk
UMLAUF, Sebastian
FASSHAUER, Marc
WIEHR, Anne
Priority Data
102023134986.4
13.12.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2167 | |
| EPO | Filing, Examination, Granting | 9816 | |
| Japan | Filing, Examination, Granting | 2246 | |
| South Korea | Filing, Examination, Granting | 2254 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
21,223
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Anmeldung offenbart einen Leistungswandler (30), mit drei oder mehr Wandlermodulen (10a, 10b), die jeweils umfassen: - ein Gehäuse (16), - eine Wandlerschaltung (12a-12d) mit mindestens einem getaktet angesteuerten Halbleiterschalter (14a-14d), - einen Leistungsanschluss (22a-22d) zur Aufnahme und/oder Abgabe einer elektrischen Leistung, - einen DC-Zwischenkreisanschluss (18a-18d), und eine mit dem DC-Zwischenkreisanschluss (18a-18d) verbundene Kapazität (20a-20d). Die drei oder mehr Wandlermodule (10a-10d) sind jeweils über ihren DC-Zwischenkreisanschluss (18a-18d) mit einem gemeinsamen DC-Bus (19) verbunden. Der Leistungswandler (30) ist dadurch gekennzeichnet, dass er mehrere Zweier-Paare von Wandlermodulen (10a-10d) umfasst, bei denen jeweils in einem über den DC-Bus (19) führenden Strompfad (50) zwischen der Kapazität (20a) eines ersten dem jeweiligen Zweier-Paar zugeordneten Wandlermoduls (10a) und der Kapazität (20b) des zweiten dem jeweiligen Zweier-Paar zugeordneten Wandlermoduls (10b) zumindest eine Entkopplungsinduktivität (40a – 40e) angeordnet ist. Die Anmeldung betrifft weiterhin eine Vorrichtung mit mehreren Leistungswandlern (30), die parallel zueinander mit einer Energiequelle und/oder einer Energiesenke verbunden sind.[English]

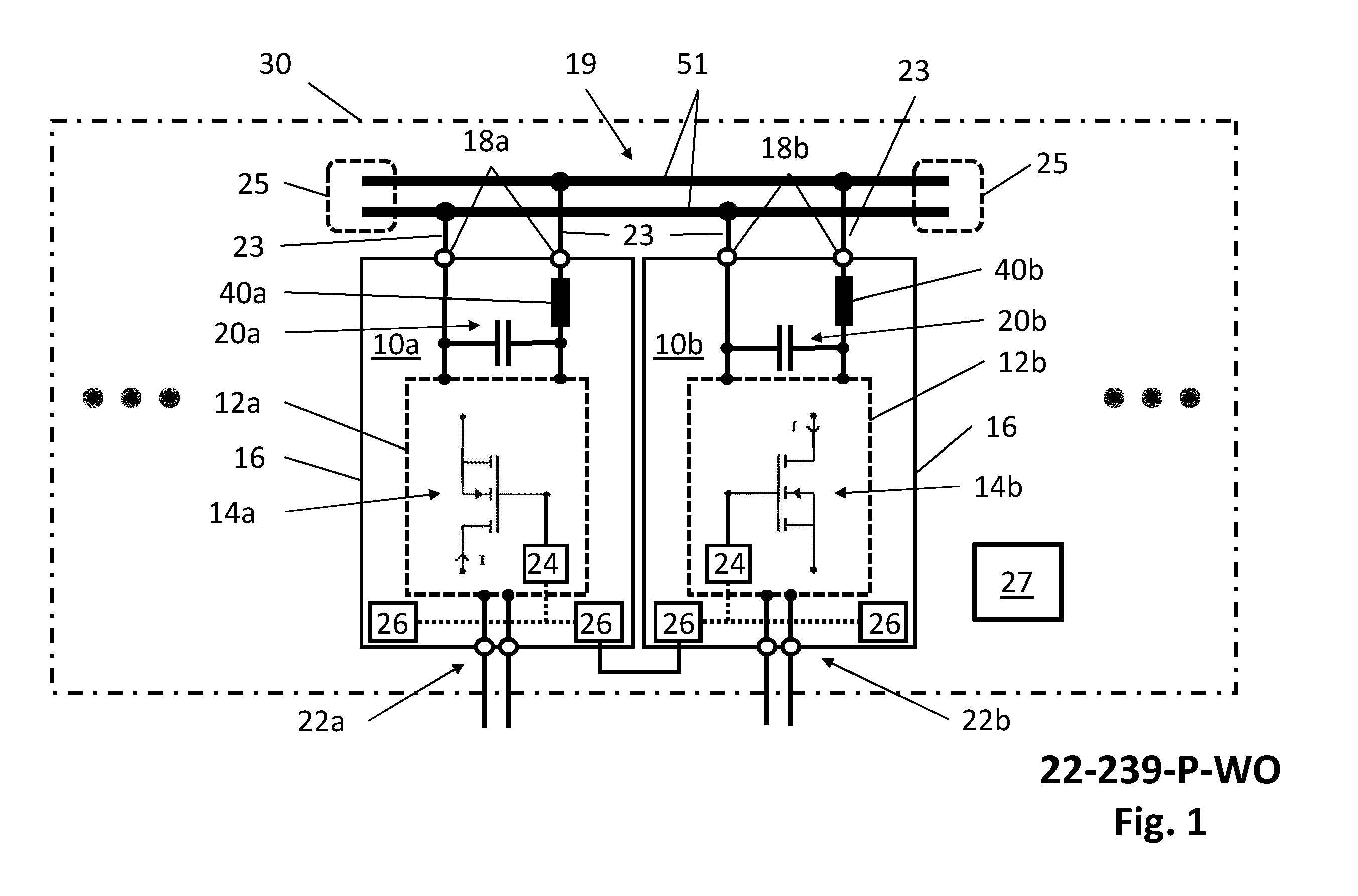

The application discloses a power converter (30) having three or more converter modules (10a, 10b) each comprising: - a housing (16), - a converter circuit (12a-12d) having at least one semiconductor switch (14a-14d) controlled in a clocked manner, - a power terminal (22a-22d) for receiving and/or delivering an electrical power, - a DC link terminal (18a-18d), and a capacitance (20a-20d) connected to the DC link terminal (18a-18d). The three or more converter modules (10a-10d) are each connected by way of their DC link terminal (18a-18d) to a joint DC bus (19). The power converter (30) is characterized in that it comprises multiple two-party pairs of converter modules (10a-10d), in each of which pairs at least one decoupling inductance (40a-40e) is arranged in a current path (50), passing via the DC bus (19), between the capacitance (20a) of a first converter module (10a) associated with the respective two-party pair and the capacitance (20b) of the second converter module (10b) associated with the respective two-party pair. The application furthermore relates to a device having multiple power converters (30) connected in parallel with one another to an energy source and/or an energy sink.[French]
L'invention concerne un convertisseur de puissance (30) ayant trois ou plus modules convertisseurs (10a, 10b) comprenant chacun : - un boîtier (16), - un circuit convertisseur (12a-12d) ayant au moins un commutateur à semi-conducteur (14a-14d) commandé de manière cadencée, - une borne d'alimentation (22a-22d) pour recevoir et/ou fournir une puissance électrique, - une borne de liaison CC (18a-18d), et une capacité (20a-20d) connectée à la borne de liaison CC (18a-18d). Les trois ou plus modules convertisseurs (10a-10d) sont connectés chacun au moyen de leur borne de liaison CC (18a-18d) à un bus CC commun (19). Le convertisseur de puissance (30) est caractérisé en ce qu'il comprend de multiples paires à deux parties de modules convertisseurs (10a-10d), dans chacune desquelles au moins une inductance de découplage (40a-40e) est disposée dans un trajet de courant (50), passant par le bus CC (19), entre la capacité (20a) d'un premier module convertisseur (10a) associé à la paire respective à deux parties et la capacité (20b) du second module convertisseur (10b) associé à la paire respective à deux parties. La demande concerne en outre un dispositif ayant de multiples convertisseurs de puissance (30) connectés en parallèle les uns aux autres à une source d'énergie et/ou à un dissipateur d'énergie.
