WO2025119755 - STATORVORRICHTUNG, ELEKTRISCHE MASCHINE UND VERDICHTER
National phase entry is expected:
Publication Number
WO/2025/119755
Publication Date
12.06.2025
International Application No.
PCT/EP2024/083892
International Filing Date
28.11.2024
Title **
[German]
STATORVORRICHTUNG, ELEKTRISCHE MASCHINE UND VERDICHTER
[English]
STATOR DEVICE, ELECTRIC MACHINE, AND COMPRESSOR
[French]
DISPOSITIF DE STATOR, MACHINE ÉLECTRIQUE ET COMPRESSEUR
Applicants **
ROBERT BOSCH GMBH
Inventors
DERHARDT, Steffen
BUHL, Steffen
MAINKA, Sebastian
WESSNER, Jochen
FATDACHOW, Muzaffar
PECHINGER, Markus
Priority Data
102023212153.0
04.12.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1996 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 2122 | |
| South Korea | Filing, Examination, Granting | 2008 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,979
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung betrifft eine Statorvorrichtung (3) für eine elektrische Maschine (1), mit einem zumindest abschnittsweise zylinderförmigen Stator (8), der zumindest eine elektrisch leitfähige Statorwicklung (10) aufweist, wobei die Statorwicklung (10) an beiden axialen Stirnseiten des Stators mit jeweils einem Wickelkopf (11,12) vorsteht, und wobei zumindest einer der Wickelköpfe durch eine zylindermantelförmige Imprägnierung (13) umhüllt ist. Es ist vorgesehen, dass in der Imprägnierung (13) an zumindest einer ersten Stirnseite eine erste Kühlluftführungsstruktur (15) mit wenigstens einem sich zumindest im Wesentlichen radial von einer Außenseite zu einer Innenseite der Imprägnierung (13) erstreckenden und zu der ersten Stirnseite hin zumindest im Wesentlichen offenen Luftführungskanal (17) ausgebildet ist.[English]

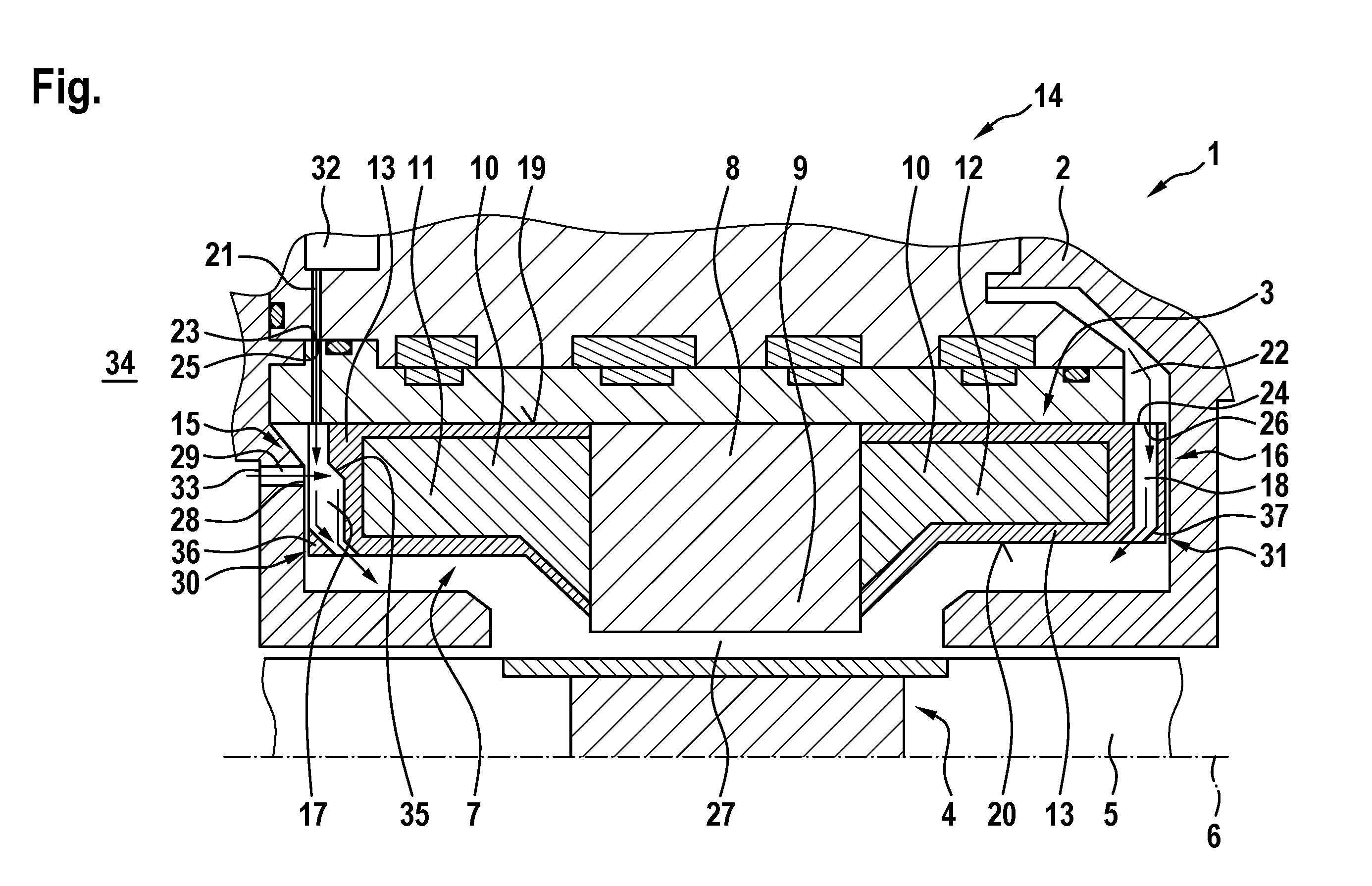

The invention relates to a stator device (3) for an electric machine (1), comprising a stator (8) which is cylindrical at least in some parts and which has at least one electrically conductive stator winding (10), wherein a respective winding head (11, 12) of the stator winding (10) protrudes from both axial end faces of the stator, and at least one of the winding heads is encased by a cylindrical shell-shaped impregnation (13). According to the invention, at least one end face of the impregnation (13) is equipped with a first cooling air guiding structure (15) comprising at least one air guiding channel (17) which extends from the exterior to the interior of the impregnation (13) at least substantially in the radial direction and which is at least substantially open towards the first end face.[French]
L'invention concerne un dispositif de stator (3) pour une machine électrique (1), comprenant un stator (8) qui est cylindrique au moins dans certaines parties et qui a au moins un enroulement statorique (10) électroconducteur, une tête d'enroulement (11, 12) respective de l'enroulement statorique (10) faisant saillie des deux faces d'extrémité axiale du stator, et au moins une des têtes d'enroulement étant enveloppée par une imprégnation (13) en forme de coque cylindrique. Selon l'invention, au moins une face d'extrémité de l'imprégnation (13) est équipée d'une première structure de guidage d'air de refroidissement (15) comprenant au moins un canal de guidage d'air (17) qui s'étend de l'extérieur vers l'intérieur de l'imprégnation (13) au moins sensiblement dans la direction radiale et qui est au moins sensiblement ouvert vers la première face d'extrémité.
