WO2025099162 - LEITERPLATTENANORDNUNG UND VERFAHREN ZU DESSEN HERSTELLUNG
National phase entry is expected:
Publication Number
WO/2025/099162
Publication Date
15.05.2025
International Application No.
PCT/EP2024/081518
International Filing Date
07.11.2024
Title **
[German]
LEITERPLATTENANORDNUNG UND VERFAHREN ZU DESSEN HERSTELLUNG
[English]
PRINTED CIRCUIT BOARD ASSEMBLY AND METHOD FOR THE PRODUCTION THEREOF
[French]
ENSEMBLE CARTE DE CIRCUIT IMPRIMÉ ET SON PROCÉDÉ DE PRODUCTION
Applicants **
ROLLS-ROYCE DEUTSCHLAND LTD & CO KG
Inventors
WALTRICH, Uwe
KOLEM, Pascal
Priority Data
102023130889.0
08.11.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2169 | |
| EPO | Filing, Examination, Granting | 10681 | |
| Japan | Filing, Examination, Granting | 2309 | |
| South Korea | Filing, Examination, Granting | 2385 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
22,284
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung betrifft eine Leiterplattenanordnung, die aufweist: eine Leiterplatte (1), die eine Oberseite (11) und eine Unterseite (12) aufweist, mindestens ein elektrisches Modul (2), das eine Oberseite (21) und eine Unterseite (22) aufweist und mit seiner Oberseite (21) an der Unterseite (12) der Leiterplatte (1) angeordnet ist, und einen Kühlkörper (3), an dem das elektrische Modul (2) mit seiner Unterseite (22) über ein Wärmeleitmaterial (4) anliegt. Dabei weist die Unterseite (22) des elektrischen Moduls (2) ein Höhenprofil (25) auf und ist zwischen der Oberseite (31) des Kühlkörpers (3) und der Unterseite (22) des elektrischen Moduls (2) ein Spalt (5) ausgebildet, in dem das Wärmeleitmaterial (4) angeordnet ist. Es ist vorgesehen, dass der Kühlkörper (3) in dem Bereich seiner Oberfläche (31), in dem das elektrische Modul (2) über das Wärmeleitmaterial (4) mit seiner Unterseite (22) anliegt, dahingehend strukturiert ist, dass die Strukturierung (35) das Höhenprofil (25) der Unterseite (22) des elektrischen Moduls (2) ausgleicht, so dass der Spalt (5) eine konstante Höhe aufweist. Die Erfindung betrifft des Weiteren ein Verfahren zur Herstellung einer solchen Leiterplattenanordnung.[English]

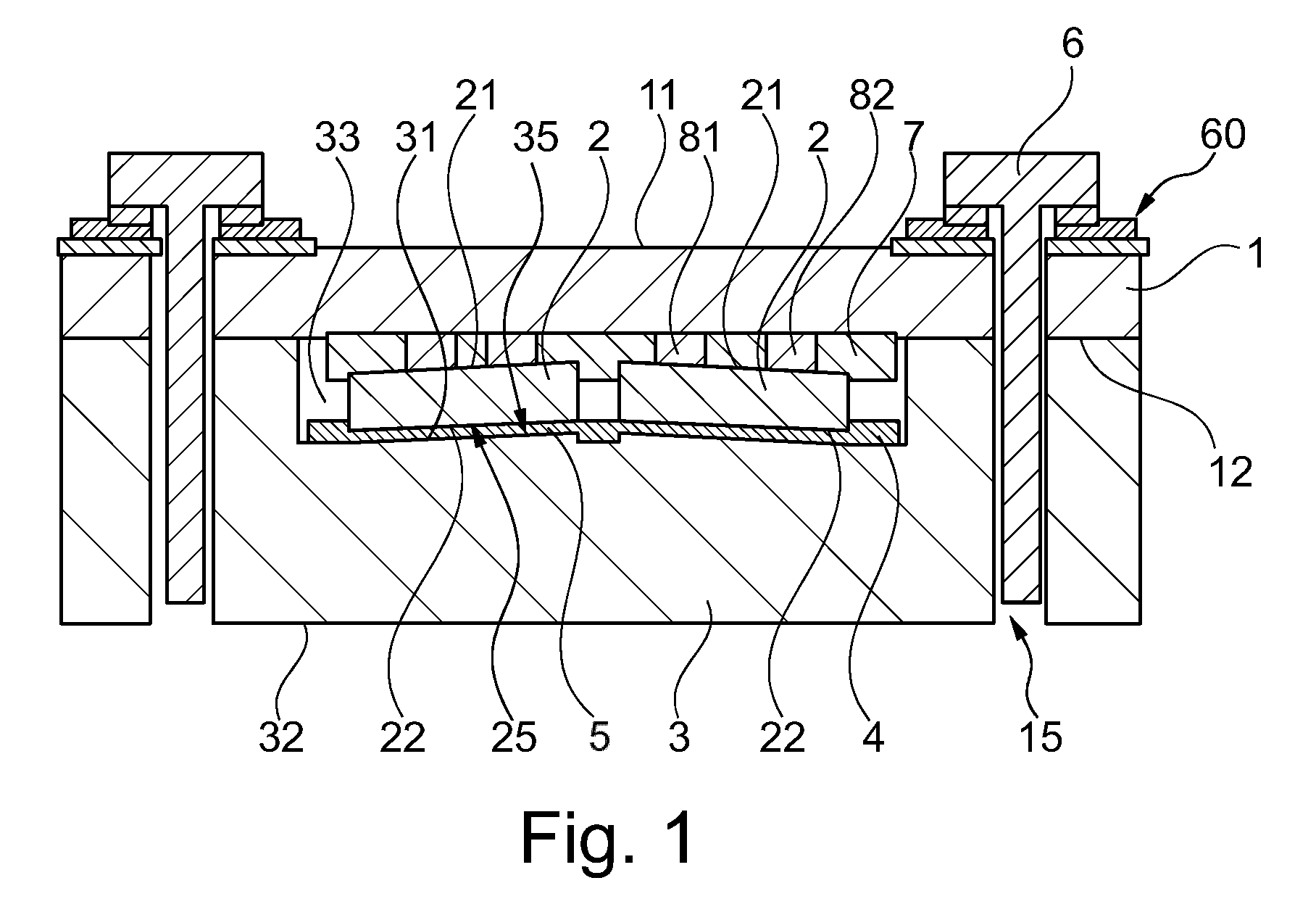

The invention relates to a printed circuit board assembly having: a printed circuit board (1) which has a topside (11) and an underside (12), at least one electrical module (2) which has a topside (21) and an underside (22) and is arranged with its topside (21) against the underside (12) of the printed circuit board (1), and a heat sink (3) against which the underside (22) of the electrical module (2) rests via a heat-conducting material (4). The underside (22) of the electrical module (2) has a height profile (25), and a gap (5), in which the heat-conducting material (4) is arranged, is formed between the topside (31) of the heat sink (3) and the underside (22) of the electrical module (2). According to the invention, the heat sink (3) is structured in the area of its surface (31) in which the electrical module (2) rests with its underside (22) via the heat conducting material (4), and the structuring (35) compensates the height profile (25) of the underside (22) of the electrical module (2), such that the gap (5) is of constant height. The invention further relates to a method for producing such a printed circuit board assembly.[French]
L'invention concerne un ensemble carte de circuit imprimé comprenant : une carte de circuit imprimé (1) qui a une face supérieure (11) et une face inférieure (12), au moins un module électrique (2) qui a une face supérieure (21) et une face inférieure (22) et est disposé avec sa face supérieure (21) contre la face inférieure (12) de la carte de circuit imprimé (1), et un dissipateur thermique (3) contre lequel la face inférieure (22) du module électrique (2) repose par l'intermédiaire d'un matériau thermoconducteur (4). La face inférieure (22) du module électrique (2) a un profil de hauteur (25), et un espace (5), dans lequel le matériau thermoconducteur (4) est disposé, est formé entre la face supérieure (31) du dissipateur thermique (3) et la face inférieure (22) du module électrique (2). Selon l'invention, le dissipateur thermique (3) est structuré au niveau de sa surface (31) dans laquelle le module électrique (2) repose avec sa face inférieure (22) par l'intermédiaire du matériau thermoconducteur (4), et la structuration (35) compense le profil de hauteur (25) de la face inférieure (22) du module électrique (2), de telle sorte que l'espace (5) est de hauteur constante. L'invention concerne en outre un procédé de production d'un tel ensemble carte de circuit imprimé.
