WO2025098809 - DRUCKREGELEINRICHTUNG FÜR EIN BRENNSTOFFVERSORGUNGSSYSTEM ZUR VERSORGUNG EINER BRENNKRAFTMASCHINE MIT GASFÖRMIGEM BRENNSTOFF, SOWIE BRENNSTOFFVERSORGUNGSSYSTEM
National phase entry is expected:
Publication Number
WO/2025/098809
Publication Date
15.05.2025
International Application No.
PCT/EP2024/080366
International Filing Date
28.10.2024
Title **
[German]
DRUCKREGELEINRICHTUNG FÜR EIN BRENNSTOFFVERSORGUNGSSYSTEM ZUR VERSORGUNG EINER BRENNKRAFTMASCHINE MIT GASFÖRMIGEM BRENNSTOFF, SOWIE BRENNSTOFFVERSORGUNGSSYSTEM
[English]
PRESSURE-CONTROL DEVICE FOR A FUEL SUPPLY SYSTEM FOR SUPPLYING AN INTERNAL COMBUSTION ENGINE WITH GASEOUS FUEL, AND FUEL SUPPLY SYSTEM
[French]
DISPOSITIF DE RÉGULATION DE PRESSION POUR UN SYSTÈME D'ALIMENTATION EN CARBURANT POUR ALIMENTER UN MOTEUR À COMBUSTION INTERNE EN CARBURANT GAZEUX, ET SYSTÈME D'ALIMENTATION EN CARBURANT
Applicants **
ROBERT BOSCH GMBH
Inventors
SCHETTER, Markus
RIEDLE, Matthias
HAUG, Marcel
WEHR, Stephan
Priority Data
102023211191.8
10.11.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1691 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,388
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]

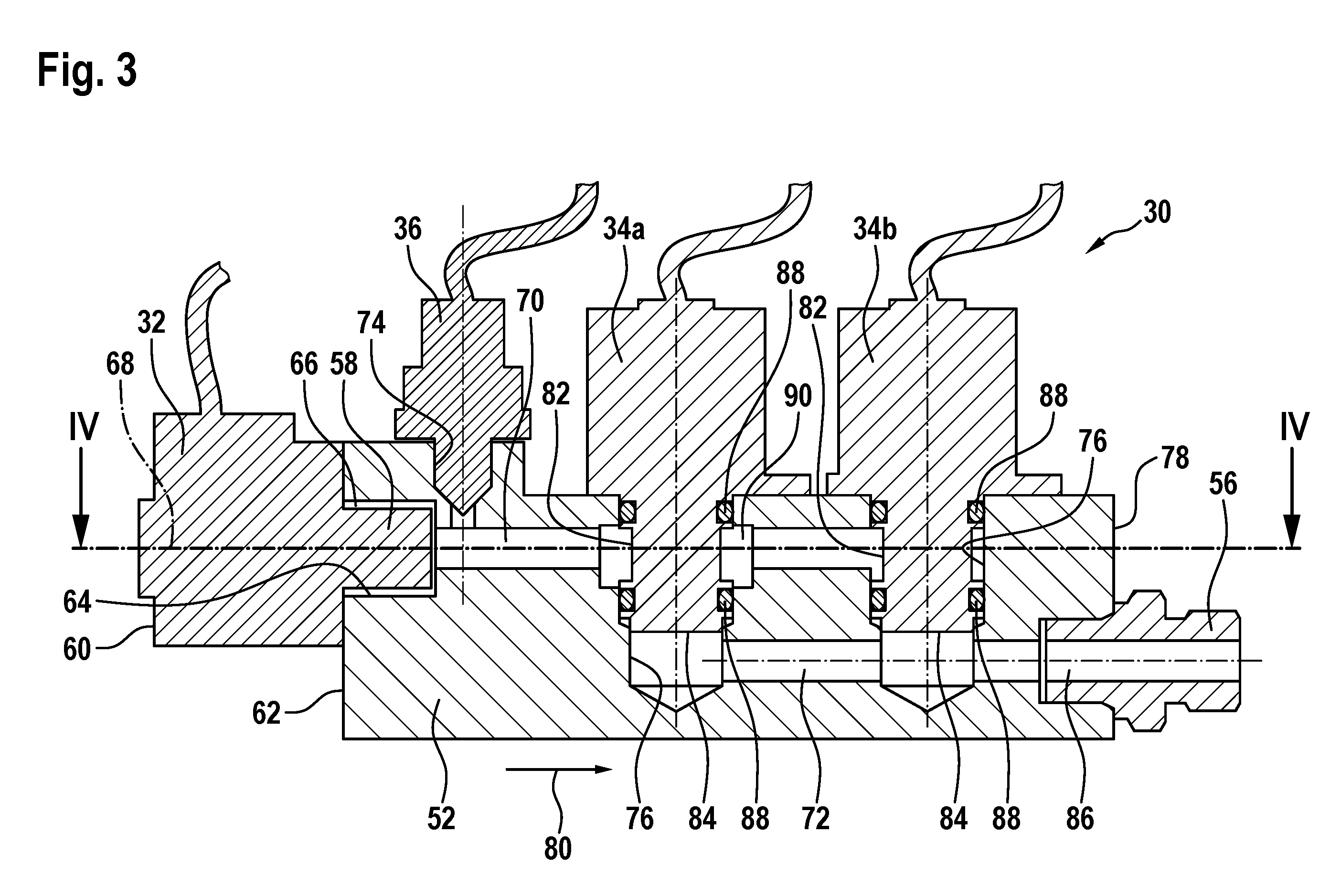

Druckregeleinrichtung (30) für ein Brennstoffversorgungssystem (10) zur Versorgung einer Brennkraftmaschine mit gasförmigem Brennstoff, umfassend mindestens zwei Druckregelventile (34), ein Gehäuse (52), in welches die Druckregelventile (34) wenigstens bereichsweise eingesetzt sind, und einen Gaszuführkanal (70), der einen jeweiligen Einlass (82) der Druckregelventile (34) mit einem gehäuseseitigen Einlass (66) verbindet. Es wird vorgeschlagen, dass die Druckregelventile (34) in Strömungsrichtung (80) des gasförmigen Brennstoffes im Gaszuführkanal (70) gesehen nacheinander angeordnet sind und dass der Gaszuführkanal (70) einen Bypassabschnitt (90) aufweist, der am Einlass (82) des in Strömungsrichtung (80) gesehen ersten Druckregelventils (34a) vorbei in Richtung zum Einlass (82) des in Strömungsrichtung (80) gesehen zweiten Druckregelventils (34b) führt.[English]
