WO2025067775 - FLUIDBETRIEBENE BETÄTIGUNGSEINRICHTUNG FÜR EIN NUTZFAHRZEUG
National phase entry is expected:
Publication Number
WO/2025/067775
Publication Date
03.04.2025
International Application No.
PCT/EP2024/073510
International Filing Date
21.08.2024
Title **
[German]
FLUIDBETRIEBENE BETÄTIGUNGSEINRICHTUNG FÜR EIN NUTZFAHRZEUG
[English]
FLUID-OPERATED ACTUATION DEVICE FOR A COMMERCIAL VEHICLE
[French]
DISPOSITIF D'ACTIONNEMENT ACTIONNÉ PAR FLUIDE POUR UN VÉHICULE UTILITAIRE
Applicants **
KNORR-BREMSE SYSTEME FÜR NUTZFAHRZEUGE GMBH
Inventors
EPSTEIN, Dimitri
KIRSCHBAUM, Sven
Priority Data
102023126102.9
26.09.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2005 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2122 | |
| South Korea | Filing, Examination, Granting | 2004 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,978
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]

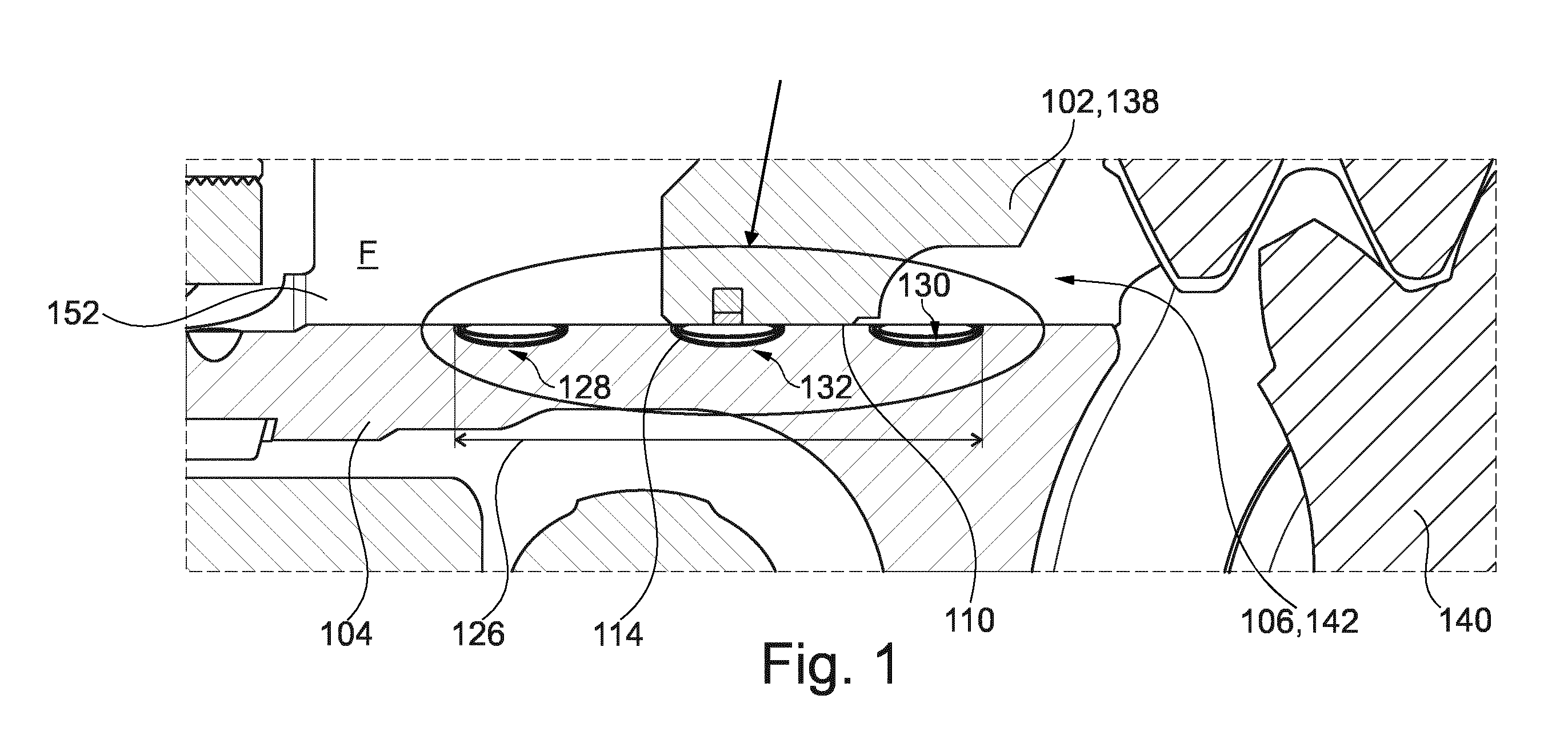

Die vorliegende Erfindung betrifft eine fluidbetriebene Betätigungseinrichtung (100) zur Umwandlung wenigstens einer Fluid-Druckkraft in wenigstens eine mechanische Betätigungskraft und/oder in wenigstens ein mechanisches Betätigungsdrehmoment, insbesondere für ein Nutzfahrzeug, umfassend: - wenigstens ein Betätigungselement (102) zur Umwandlung wenigstens einer Fluid-Druckkraft in wenigstens eine mechanische Betätigungskraft und/oder in wenigstens ein mechanisches Betätigungsdrehmoment, und - wenigstens ein Gehäuse (104), das wenigstens eine Aufnahme-Öffnung (106) aufweist, in der das Betätigungselement (102) bewegbar aufgenommen ist, wobei das Gehäuse (104) wenigstens einen Fluid-Anschluss (108) aufweist, mittels dessen die Aufnahme-Öffnung (106) mit unter Druck stehendem Fluid (F) beaufschlagbar und/oder von unter Druck stehendem Fluid (F) entlastbar ist; wobei die Aufnahme-Öffnung (106) wenigstens einen Formabweichungsbereich (112) aufweist, dessen Form von einer Aufnahmequerschnitts-Form der Aufnahme-Öffnung (106) abweicht.[English]
The present invention relates to a fluid-operated actuation device (100) for converting at least one fluid pressure force into at least one mechanical actuation force and/or into at least one mechanical actuation torque, in particular for a commercial vehicle, said actuation device comprising: - at least one actuation element (102) for converting at least one fluid pressure force into at least one mechanical actuation force and/or into at least one mechanical actuation torque, and - at least one housing (104) which has at least one receiving opening (106) in which the actuation element (102) is received in a movable manner, wherein the housing (104) has at least one fluid connection (108) by means of which the receiving opening (106) can be charged with pressurised fluid (F) and/or relieved of pressurised fluid (F); wherein the receiving opening (106) has at least one shape deviation region (112) the shape of which deviates from a receiving cross-section shape of the receiving opening (106).[French]
La présente invention concerne un dispositif d'actionnement par fluide (100) pour convertir au moins une force de pression de fluide en au moins une force d'actionnement mécanique et/ou en au moins un couple d'actionnement mécanique, en particulier pour un véhicule utilitaire, ledit dispositif d'actionnement consistant en : au moins un élément d'actionnement (102) pour convertir au moins une force de pression de fluide en au moins une force d'actionnement mécanique et/ou en au moins un couple d'actionnement mécanique, et au moins un boîtier (104) qui présente au moins une ouverture de réception (106) dans laquelle l'élément d'actionnement (102) est reçu de manière mobile, le boîtier (104) présentant au moins une liaison fluidique (108) au moyen de laquelle l'ouverture de réception (106) peut être chargée avec un fluide sous pression (F) et/ou soulagée d'un fluide sous pression (F) ; l'ouverture de réception (106) présentant au moins une région de déviation de forme (112) dont la forme s'écarte d'une forme de section transversale de réception de l'ouverture de réception (106).
