WO2025026653 - STEUERN EINER ELEKTROLYSEANLAGE ZUM ERZEUGEN VON WASSERSTOFF UND SAUERSTOFF DURCH EINE ELEKTROLYSE VON WASSER
National phase entry:
Publication Number
WO/2025/026653
Publication Date
06.02.2025
International Application No.
PCT/EP2024/069156
International Filing Date
08.07.2024
Title **
[German]
STEUERN EINER ELEKTROLYSEANLAGE ZUM ERZEUGEN VON WASSERSTOFF UND SAUERSTOFF DURCH EINE ELEKTROLYSE VON WASSER
[English]
CONTROL OF AN ELECTROLYSIS SYSTEM FOR PRODUCING HYDROGEN AND OXYGEN BY ELECTROLYSING WATER
[French]
COMMANDE D'UNE INSTALLATION D'ÉLECTROLYSE POUR PRODUIRE DE L'HYDROGÈNE ET DE L'OXYGÈNE PAR ÉLECTROLYSE DE L'EAU
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
ACHTER, Thomas
LOKU, Fisnik
Priority Data
102023207312.9
31.07.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1958 | |
| EPO | Filing, Examination, Granting | 8376 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
19,428
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]

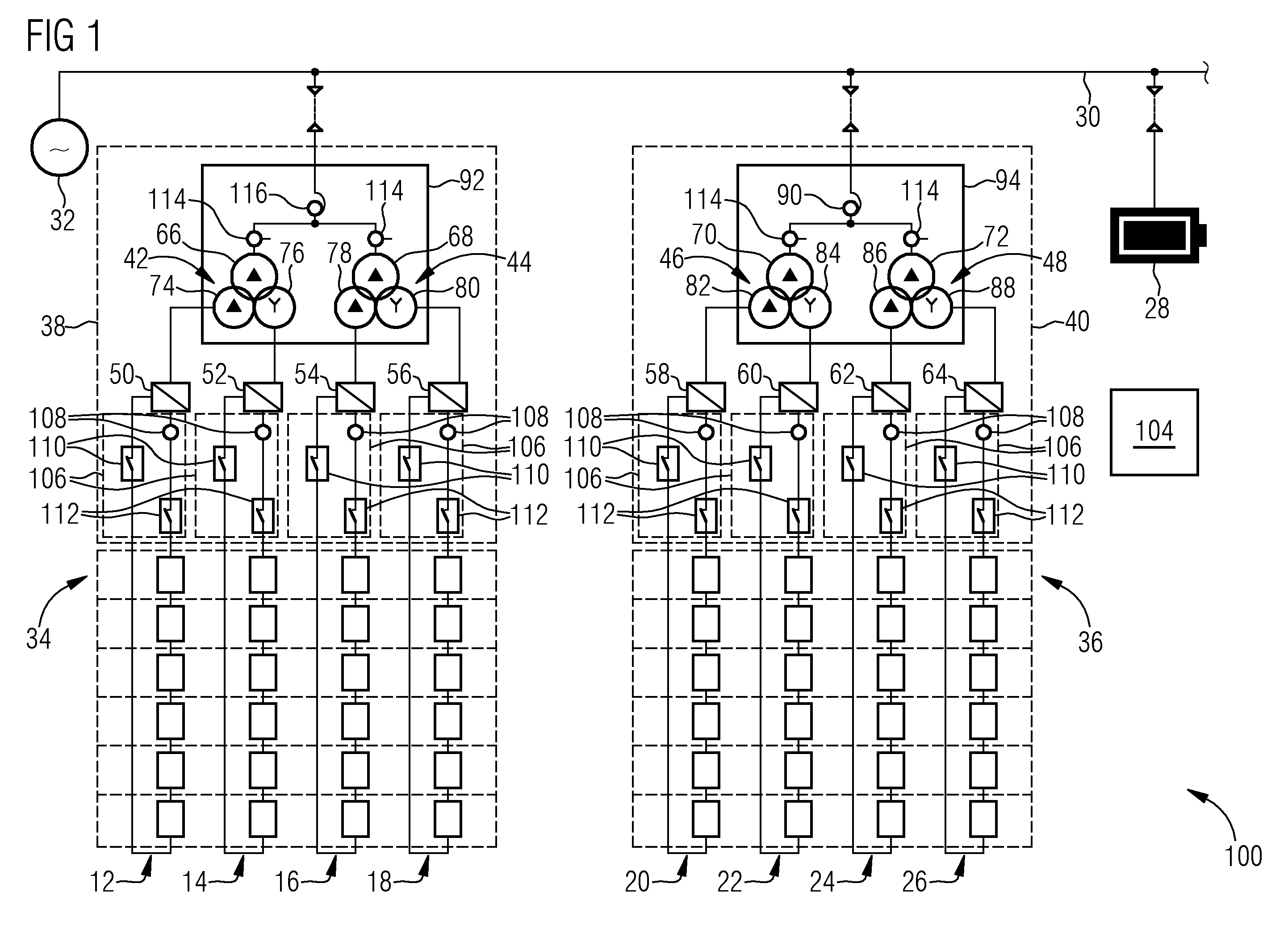

Die Erfindung betrifft eine Elektrolyseanlage (10), mit einer Mehrzahl von Elektrolysevorrichtungen (34, 36), die an eine Energieversorgungsleitung (30) angeschlossen sind, wobei die Elektrolysevorrichtungen (34, 36) eine Energieversorgungseinheit (38, 40) und ein mit der Energieversorgungseinheit gekoppeltes Elektrolysemodul (12, 14, 16, 18, 20, 22, 24, 26) aufweisen, wobei die Energieversorgungseinheiten der Elektrolysevorrichtungen einen Transformator (42, 44, 46, 48) und eine Gleichrichtereinheit (50, 52, 54, 56, 58, 60, 62, 64) aufweisen, wobei der Transformator eine Primärwicklung (66, 68, 70, 72) und eine an eine Wechselspannungsseite der Gleichrichtereinheit angeschlossene Sekundärwicklung (74, 76, 78, 80, 82, 84, 86, 88) aufweist. Erfindungsgemäß ist die Primärwicklung des Transformators von wenigstens einer ersten der Elektrolysevorrichtungen (40) gestuft einstellbar ausgebildet und die Gleichrichtereinheit dieser Elektrolysevorrichtung ist ausgebildet, ungesteuert betrieben zu werden, wobei die Gleichrichtereinheit der Energieversorgungseinheit von wenigstens einer zweiten der Elektrolysevorrichtungen ausgebildet ist, abhängig von durch die Energiequelle bereitstellbarer elektrischer Energie gesteuert betrieben zu werden.[English]
The invention relates to an electrolysis system (10) comprising a plurality of electrolysis devices (34, 36) which are connected to a power supply line (30), the electrolysis devices (34, 36) having a power supply unit (38, 40) and an electrolysis module (12, 14, 16, 18, 20, 22, 24, 26) coupled to the power supply unit, the power supply units of the electrolysis devices comprising a transformer (42, 44, 46, 48) and a rectifier unit (50, 52, 54, 56, 58, 60, 62, 64), the transformer having a primary winding (66, 68, 70, 72) and a secondary winding (74, 76, 78, 80, 82, 84, 86, 88) connected to an AC voltage side of the rectifier unit. According to the invention, the primary winding of the transformer of at least a first of the electrolysis devices (40) is designed to be adjustable in stages, and the rectifier unit of said electrolysis device is designed to be operated in an uncontrolled manner, the rectifier unit of the power supply unit of at least a second of the electrolysis devices being designed to be operated in a controlled manner depending on the electrical energy that can be provided by the energy source.[French]
L'invention concerne une installation d'électrolyse (10) comprenant une pluralité de dispositifs d'électrolyse (34, 36) qui sont raccordés à une ligne d'alimentation en énergie (30), les dispositifs d'électrolyse (34, 36) présentant une unité d'alimentation en énergie (38, 40) et un module d'électrolyse (12, 14, 16, 18, 20, 22, 24, 26) couplé à l'unité d'alimentation en énergie, les unités d'alimentation en énergie des dispositifs d'électrolyse présentant un transformateur (42, 44, 46, 48) et une unité redresseur (50, 52, 54, 56, 58, 60, 62, 64), le transformateur présentant un enroulement primaire (66, 68, 70, 72) et un enroulement secondaire (74, 76, 78, 80, 82, 84, 86, 88) raccordé à un côté tension alternative de l'unité redresseur. Selon l'invention, l'enroulement primaire du transformateur d’au moins un premier des dispositifs d'électrolyse (40) est conçu de façon à pouvoir être réglé de manière étagée et l'unité redresseur de ce dispositif d'électrolyse est conçue pour fonctionner de manière non commandée, l'unité redresseur de l'unité d'alimentation en énergie d’au moins un deuxième des dispositifs d'électrolyse étant conçue pour fonctionner de manière commandée en fonction de l'énergie électrique pouvant être fournie par la source d'énergie.
