WO2025012059 - ACHSTRÄGERVORRICHTUNG FÜR EIN KRAFTFAHRZEUG
National phase entry is expected:
Publication Number
WO/2025/012059
Publication Date
16.01.2025
International Application No.
PCT/EP2024/068800
International Filing Date
04.07.2024
Title **
[German]
ACHSTRÄGERVORRICHTUNG FÜR EIN KRAFTFAHRZEUG
[English]
AXLE SUPPORT DEVICE FOR A MOTOR VEHICLE
[French]
DISPOSITIF DE SUPPORT D'ESSIEU DESTINÉ À UN VÉHICULE AUTOMOBILE
Applicants **
DAIMLER TRUCK AG
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
Inventors
ANDRES, Soeren
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
HENZE, Steffen
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
KAYRAN, Guenter
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
KRAUSE, Steffen
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
MOELLER, Martin
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
OTTMUELLER, Andreas
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
SCHROEDER, Rene
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
STEFFENS, Frank
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
STRÖLIN, Marc
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
SADOWSKI, Adam
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
Priority Data
102023118512.8
13.07.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 961 | |
| EPO | Filing, Examination | 4562 | |
| Japan | Filing | 588 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9395 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

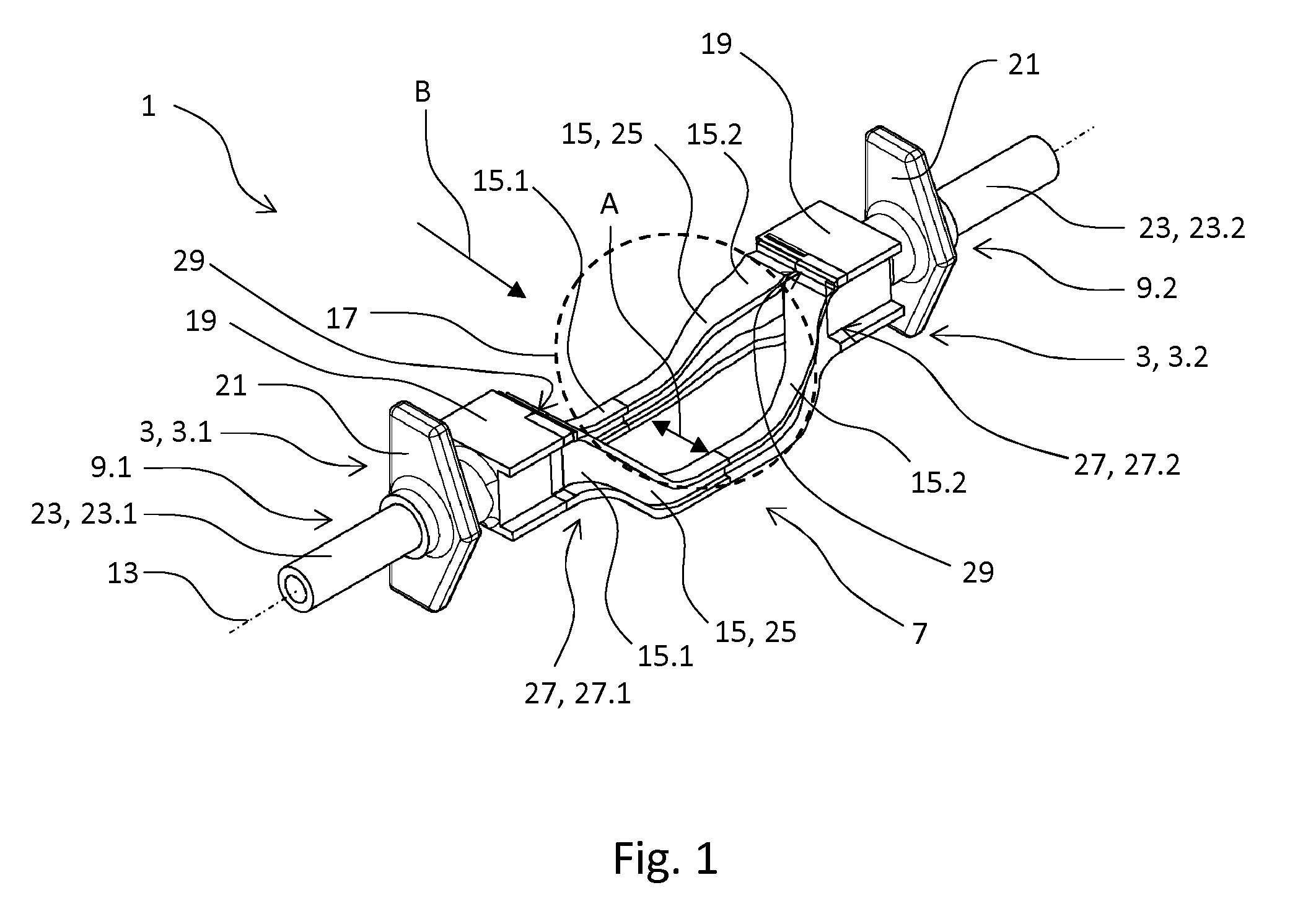

Die Erfindung betrifft eine Achsträgervorrichtung (1) für ein Kraftfahrzeug, aufweisend: - ein erstes Achsträgergehäuse (3.1), das eine erste Achslagervorrichtung (9.1) für ein Antriebselement (33) aufweist, - ein von dem ersten Achsträgergehäuse (3.1) verschiedenes zweites Achsträgergehäuse (3.2), das eine zweite Achslagervorrichtung (9.2) für das Antriebselement (33) aufweist, wobei die erste Achslagervorrichtung (9.1) und die zweite Achslagervorrichtung (9.2) entlang einer Lagerachse (13) miteinander fluchtend angeordnet sind, - eine Achsträgergehäuseverbindungsanordnung (7), die mit dem ersten Achsträgergehäuse (3.1) und dem zweiten Achsträgergehäuse (3.2) verbunden ist, wobei - die Achsträgergehäuseverbindungsanordnung (7) zwei erste Verbindungselemente (15) aufweist, die sich jeweils von dem ersten Achsträgergehäuse (3.1) zu dem zweiten Achsträgergehäuse (3.2) erstrecken, bereichsweise voneinander beabstandet sind und zwischen sich einen Antriebsgehäuseaufnahmeraum (17) begrenzen, wobei - die Achsträgergehäuseverbindungsanordnung (7) derart ausgebildet ist, dass ein Antriebsgehäuse in dem Antriebsgehäuseaufnahmeraum (17) angeordnet werden kann, und dass das beidseitig aus dem Antriebsgehäuse austretende Antriebselement (33) durch die erste Achslagervorrichtung (9.1) und die zweite Achslagervorrichtung (9.2) zum Antrieb des Kraftfahrzeugs hindurchgreifen kann.[English]
