IP-Coster | WO2025008183 | RADIAL-FOLIENLAGER

Country	Stages	Total
China	Filing	973
EPO	Filing, Examination	4598
Japan	Filing	591
South Korea	Filing	575
USA	Filing, Examination	2710

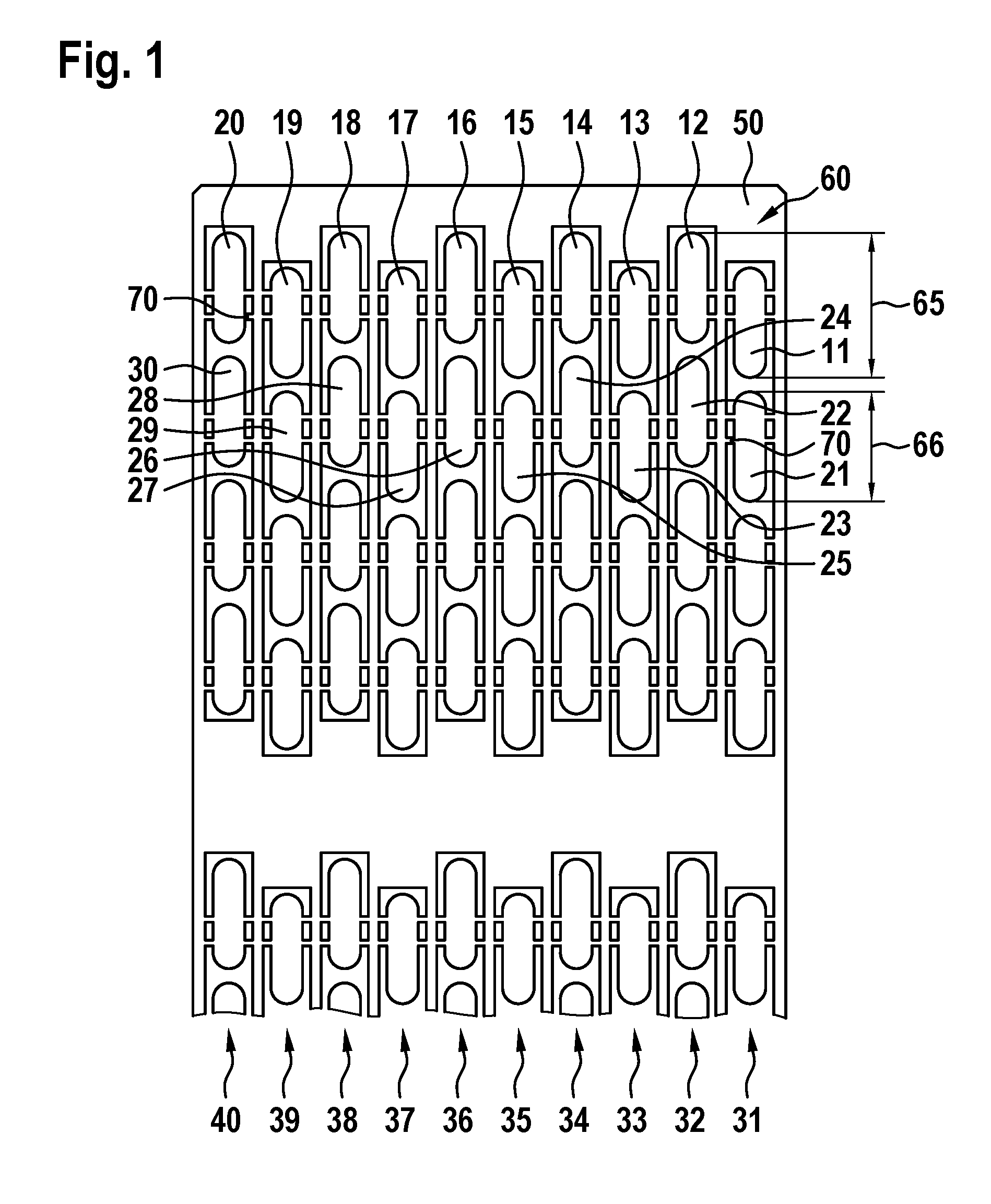

Abstract[German] Die Erfindung betrifft ein Radial-Folienlager mit einem Rotor, der unter Ausbildung eines Fluidfilms zwischen dem Rotor und einer Deckfolie um eine Drehachse drehbar gelagert ist, und mit einer Federfolie, die zwischen der Deckfolie und der Lagerhülse eingespannt ist, wobei die Federfolie eine axiale Abmessung und eine Abmessung in einer Umfangsrichtung aufweist, wobei die Federfolie eine Vielzahl von Federelementen (11, 12) aufweist, die in Verbindungsbereichen über Federstege mit einem Folienkörper (50) verbunden sind, in welchem die Federelemente so angeordnet und in den Folienkörper (50) eingebunden sind, dass sie ein freitragendes Balkenfedermuster (60) darstellen. Um das Radial-Folienlager zu verbessern, sind die Federelemente so angeordnet und in den Folienkörper (50) eingebunden sind, dass verschieden lange und in Umfangsrichtung einander abgewandte Enden der Federelemente lastabhängig und/oder drehzahlabhängig in mindestens zwei Stufen innen an der Lagerhülse zur Anlage kommen, so dass die Federelemente ein mehrstufiges Biegebalkenfedermuster (60) darstellen.[English] The invention relates to a radial foil bearing comprising a rotor which is rotatably mounted about an axis of rotation, thus forming a fluid film between the rotor and a top foil, and comprising a spring foil which is clamped between the top foil and the bearing sleeve, wherein the spring foil has an axial dimension and a dimension in a circumferential direction, wherein the spring foil has multiple spring elements (11, 12) which are connected to a foil body (50) in connection regions via spring connecting pieces, in which foil body the spring elements are arranged and incorporated into the foil body (50) in such a way that they form a self-supporting bar spring pattern (60). The aim of the invention is to improve the radial foil bearing. This aim is achieved in that the spring elements are arranged and incorporated into the foil body (50) in such a way that ends of the spring elements that have various lengths and face away from one another in the circumferential direction come to rest against the inside of the bearing sleeve in at least two stages, according to the load and/or the rotational speed, so that the spring elements form a multi-stage flexible bar spring pattern (60).[French] L'invention concerne un palier-feuille radial comprenant un rotor qui est monté avec faculté de rotation autour d'un axe de rotation, formant ainsi un film de fluide entre le rotor et une feuille supérieure, et comprenant une feuille de ressort qui est serrée entre la feuille supérieure et le manchon de palier, la feuille de ressort ayant une dimension axiale et une dimension dans une direction périphérique, la feuille de ressort comprenant de multiples éléments de ressort (11, 12) qui sont reliés à un corps de feuille (50) dans des régions de liaison par l'intermédiaire de pièces de liaison de ressort, dans lequel corps de feuille les éléments de ressort sont agencés et incorporés dans le corps de feuille (50) de telle sorte qu'ils forment un motif de ressort de barre autoportant (60). L'invention vise à améliorer le palier-feuille radial. Ce but est atteint en ce que les éléments de ressort sont agencés et incorporés dans le corps de feuille (50) de telle sorte que les extrémités des éléments de ressort qui ont diverses longueurs et sont à l'opposé l'une de l'autre dans la direction périphérique viennent en appui contre l'intérieur du manchon de palier en au moins deux étages, en fonction de la charge et/ou de la vitesse de rotation, de telle sorte que les éléments de ressort forment un motif de ressort à barre flexible à étages multiples (60).
