WO2024260897 - STECKVERBINDER
National phase entry is expected:
Publication Number
WO/2024/260897
Publication Date
26.12.2024
International Application No.
PCT/EP2024/066738
International Filing Date
17.06.2024
Title **
[German]
STECKVERBINDER
[English]
PLUG CONNECTOR
[French]
FICHE DE CONNEXION
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
DINESH SHRISHAIL, Petimani
#409, Market Road, Yamakanamardi, Dist:
Belagavi 591246, IN
WALLENSTEINER, Georg
Neckarwestheimer Str. 60
74376 Gemmrigheim, DE
THIPPESWAMY CHANDRASHEKHARAIAH, Rokkada
No.5, Dwaraka Residency, 19th Main, 11th Cross, Padmanabhanagara, Banashankari 2nd Stage
Bangalore 560070, IN
GAISER, Timo
Ostendstr. 45
75223 Niefern-Oeschelbronn, DE
FRECH, Michael
Im Kleinen Taele 2
71665 Vaihingen A. D. Enz, DE
Priority Data
102023205878.2
22.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1208 | |
| EPO | Filing, Examination | 4984 | |
| Japan | Filing | 597 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 10074 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die vorliegende Erfindung betrifft einen Steckverbinder (1) ausgebildet zum Zusammenstecken mit einem Gegensteckverbinder (2) entlang einer Steckrichtung (z), der Steckverbinder (1) aufweisend ein Gehäuse (22), eine mit dem Gehäuse (22) gekoppelte Verbindungsvorrichtung (5) ausgebildet zum Verbinden und/oder Verriegeln von Steckverbinder (1) und Gegensteckverbinder (2), wobei die Verbindungsvorrichtung (5) aufweist: ein erstes Eingriffselement (7), ein zweites Eingriffselement (8) und ein Zwischenelement (9), wobei das erste Eingriffselement (7) rotierbar mit dem Gehäuse (22) gekoppelt ist, wobei das Zwischenelement (9) ausgebildet ist, eine Rotationsbewegung des ersten Eingriffselements (7) auf das zweite Eingriffselement (8) zu übertragen, wobei das erste Eingriffselement (7) und das zweite Eingriffselement (8) ausgebildet sind, mit jeweiligen Gegeneingriffselemente (2a, 2b) des Gegensteckverbinders (2) zu koppeln, um bei einer Rotationsbewegung des ersten Eingriffselements (7) und des zweiten Eingriffselements (8) eine Relativbewegung von Steckverbinder (1) und Gegensteckverbinder (2) parallel zur Steckrichtung (z) zu bewirken, und wobei das Zwischenelement (9) verlagerbar an dem Gehäuse (22) angeordnet ist, sodass eine Rotationsrichtung des ersten Eingriffselements (7) stets entgegengesetzt zu einer Rotationsrichtung des zweiten Eingriffselements (8) ist.[English]

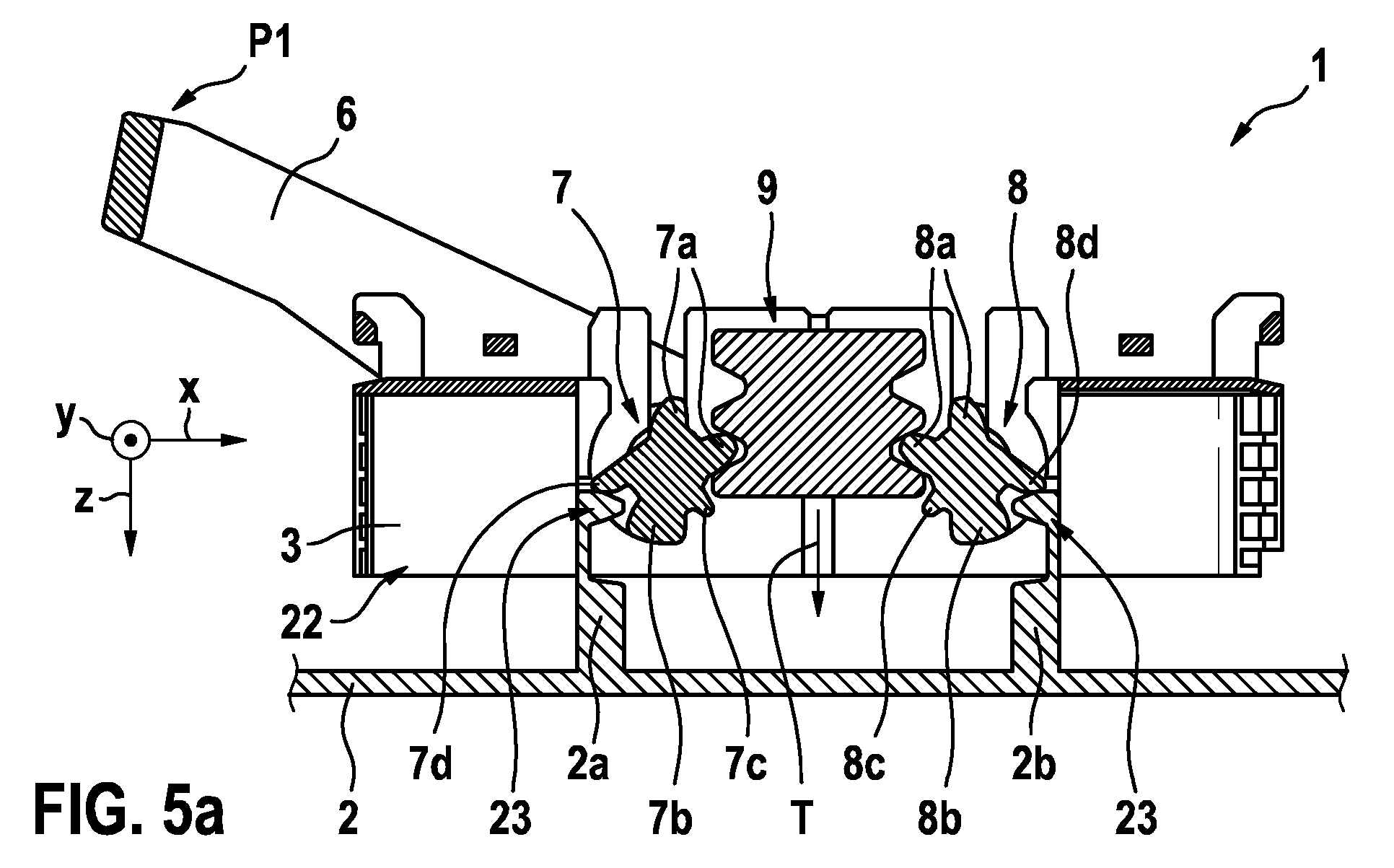

The present invention relates to a plug connector (1) designed for interconnection with a mating plug connector (2) along a plugging direction (z), the plug connector (1) having: a housing (22); a connection device (5) coupled to the housing (22) and designed to connect and/or lock the plug connector (1) and mating plug connector (2), wherein the connection device (5) has: a first engagement element (7); a second engagement element (8); and an intermediate element (9), wherein the first engagement element (7) is rotationally coupled to the housing (22), wherein the intermediate element (9) is designed to transfer a rotational movement of the first engagement element (7) to the second engagement element (8), wherein the first engagement element (7) and the second engagement element (8) are designed to couple to respective mating engagement elements (2a, 2b) of the mating plug connector (2) in order, in the event of a rotational movement of the first engagement element (7) and the second engagement element (8), to effect a relative movement of plug connector (1) and mating plug connector (2) parallel to the plugging direction (z), and wherein the intermediate element (9) is arranged in a displaceable manner on the housing (22) such that a rotational direction of the first engagement element (7) is always opposite a rotational direction of the second engagement element (8).[French]
La présente invention concerne une fiche de connexion (1) conçue pour être connectée à une fiche de connexion homologue (2) le long d'une direction d'enfichage (z), la fiche de connexion (1) comprenant : un boîtier (22) ; un dispositif de connexion (5) couplé au boîtier (22) et conçu pour connecter et/ou verrouiller la fiche de connexion (1) et la fiche de connexion homologue (2), le dispositif de connexion (5) comprenant : un premier élément de mise en prise (7) ; un deuxième élément de mise en prise (8) ; et un élément intermédiaire (9), le premier élément de mise en prise (7) étant couplé en rotation au boîtier (22), l'élément intermédiaire (9) étant conçu pour transférer un mouvement de rotation du premier élément de mise en prise (7) au deuxième élément de mise en prise (8), le premier élément de mise en prise (7) et le deuxième élément de mise en prise (8) étant conçus pour s'accoupler à des éléments de mise en prise correspondants respectifs (2a, 2b) de la fiche de connexion homologue (2) afin, en cas de mouvement de rotation du premier élément de mise en prise (7) et du deuxième élément de mise en prise (8), d'effectuer un mouvement relatif de la fiche de connexion (1) et de la fiche de connexion homologue (2) parallèle à la direction d'enfichage (z), et l'élément intermédiaire (9) étant disposé de manière déplaçable sur le boîtier (22) de telle sorte qu'une direction de rotation du premier élément de mise en prise (7) est toujours opposée à une direction de rotation du deuxième élément de mise en prise (8).
