WO2024256306 - LED-BELEUCHTUNG EINER FAHRZEUG-FELGE MIT INDUKTIONSSTROM
National phase entry is expected:
Publication Number
WO/2024/256306
Publication Date
19.12.2024
International Application No.
PCT/EP2024/065864
International Filing Date
10.06.2024
Title **
[German]
LED-BELEUCHTUNG EINER FAHRZEUG-FELGE MIT INDUKTIONSSTROM
[English]
LED ILLUMINATION OF A VEHICLE WHEEL RIM USING INDUCTION CURRENT
[French]
ÉCLAIRAGE À DEL D'UNE JANTE DE VÉHICULE À L'AIDE D'UN COURANT D'INDUCTION
Applicants **
DAIMLER TRUCK AG
Fasanenweg 10
70771 Leinfelden-Echterdingen, DE
Inventors
KORNER, Philipp
Hohenackerstr. 3/1
71686 Remseck am Neckar, DE
Priority Data
102023115187.8
12.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 937 | |
| EPO | Filing, Examination | 4645 | |
| Japan | Filing | 532 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9324 USD
Abstract[German]
Die Erfindung betrifft ein Fahrzeug mit einer Vorrichtung zum Beleuchten einer Felge des Fahrzeugs, wobei die Vorrichtung aufweist: Eine am Fahrzeug angeordnete elektrische Spule (1), und ein an der Felge angeordnetes Leuchtmittelmodul mit einem Leiterelement (3), mit einem Speicher (5) zum vorübergehenden Speichern von vom Leiterelement (3) bereitgestellter elektrischer Energie, und mit einem Leuchtmittel (7), und aufweisend einen Lichtwellenleiter (9) zum Abgeben des vom Leuchtmittel (7) erzeugten Lichts auf die Felge aufweist, sodass bei einer Änderung des magnetischen Flusses durch Induktion ein Induktionsstrom am elektrischen Leiterelement (3) entsteht, wobei je nach Bedarf der Induktionsstrom und/oder elektrischer Strom aus dem elektrischen Speicher (5) für das Leuchtmittel (7) zum Abgeben von Licht bereitgestellt wird, und wobei der elektrische Speicher (5) mittels des Induktionsstroms aus dem Leiterelement (3) wieder aufgeladen werden kann.[English]

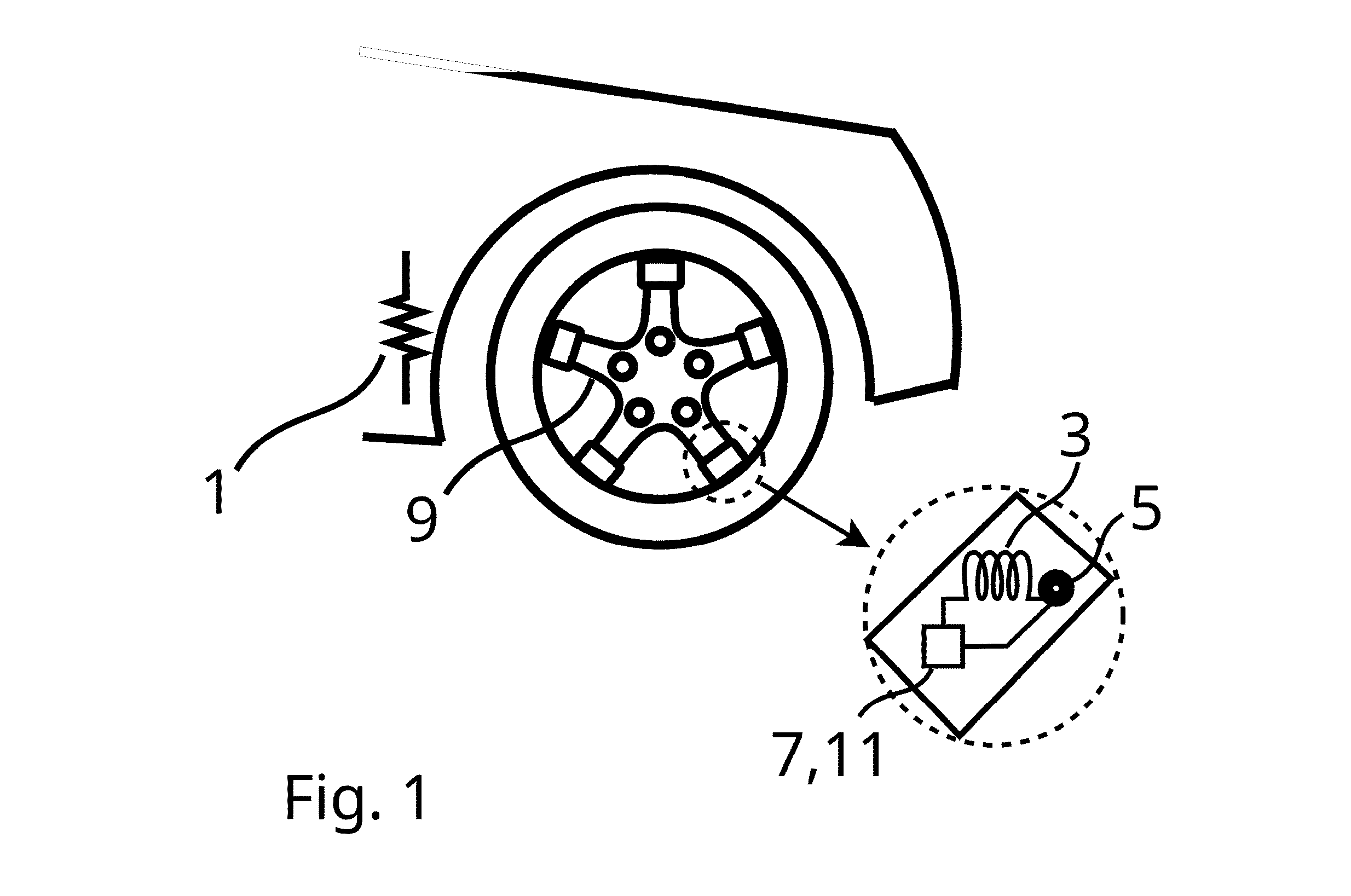

The invention relates to a vehicle comprising a device for illuminating a wheel rim of the vehicle, the device comprising: an electrical coil (1) located on the vehicle and a lamp module which is located on the wheel rim and has: a conductor element (3); a storage device (5) for temporarily storing electrical energy provided by the conductor element (3); and a lamp (7). The device also comprises an optical waveguide (9) for emitting the light generated by the lamp (7) onto the wheel rim so that, if there is a change in the magnetic flux, an induction current is produced in the electrical conductor element (3) by induction, wherein, as required, the induction current and/or the electrical current from the electrical storage device (5) is provided for the lamp (7) for emitting light, and wherein the electrical storage device (5) can be recharged by means of the induction current from the conductor element (3).[French]
L'invention concerne un véhicule comprenant un dispositif d'éclairage d'une jante du véhicule, le dispositif comprenant : une bobine électrique (1) située sur le véhicule et un module de lampe qui se situe sur la jante et comprend : un élément conducteur (3) ; un dispositif de stockage (5) destiné à stocker temporairement de l'énergie électrique fournie par l'élément conducteur (3) ; et une lampe (7). Le dispositif comprend également un guide d'onde optique (9) destiné à émettre la lumière générée par la lampe (7) sur la jante de telle sorte que, s'il y a une variation du flux magnétique, un courant d'induction est produit dans l'élément conducteur électrique (3) par induction, selon les besoins, le courant d'induction et/ou le courant électrique provenant du dispositif de stockage électrique (5) étant prévus pour la lampe (7) pour qu'elle émette de la lumière, et le dispositif de stockage électrique (5) pouvant être rechargé au moyen du courant d'induction provenant de l'élément conducteur (3).
