WO2024260647 - ELEKTROMOTOR MIT EINEM FLANSCH UND EINER LEITERPLATTE
National phase entry:
Publication Number
WO/2024/260647
Publication Date
26.12.2024
International Application No.
PCT/EP2024/063565
International Filing Date
16.05.2024
Title **
[German]
ELEKTROMOTOR MIT EINEM FLANSCH UND EINER LEITERPLATTE
[English]
ELECTRIC MOTOR HAVING A FLANGE AND A CIRCUIT BOARD
[French]
MOTEUR ÉLECTRIQUE COMPRENANT UNE BRIDE ET UNE CARTE DE CIRCUITS IMPRIMÉS
Applicants **
SEW-EURODRIVE GMBH & CO. KG
Ernst-Blickle-Straße 42
D-76646 Bruchsal, DE
Inventors
DAMINGER, Franz
Im Neubruch 14
D-67067 Ludwigshafen am Rhein, DE
ZELLER, Simon
Rathausstr. 20
D-76689 Karlsdorf-Neuthard, DE
KURZ, Eugen
Ottostr. 5
D-68775 Ketsch, DE
Priority Data
102023002525.9
21.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1103 | |
| EPO | Filing, Examination | 4633 | |
| Japan | Filing | 595 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9615 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Elektromotor mit einem Flansch und einer Leiterplatte, wobei metallische Kontaktstifte des Elektromotors durch Löcher des Flansches, wobei eine Halterung hohlzylindrische Vorsprünge aufweist, welche zumindest teilweise in die Löcher des Flansches eingesteckt sind, wobei die Kontaktstifte durch die hohlzylindrischen Vorsprünge hindurchragen und in den hohlzylindrischen Vorsprüngen geführt sind, wobei die Leiterplatte, insbesondere auf der vom Flansch abgewandten Seite der Halterung, an der Halterung anliegt, wobei die Kontaktstifte in metallische Kontaktbuchsen eingesteckt sind, welche mit Leiterbahnen der Leiterplatte elektrisch verbunden sind.[English]

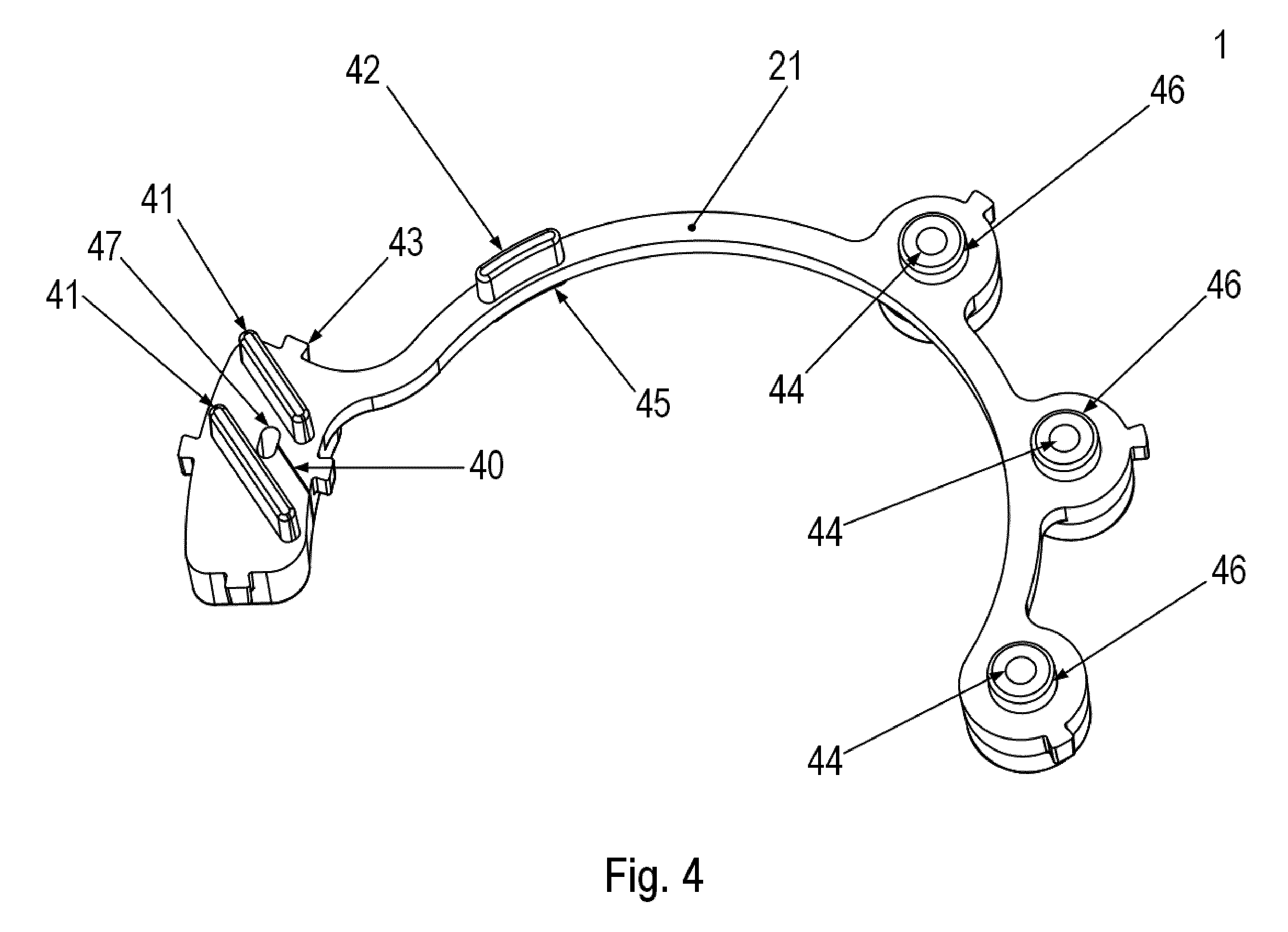

Proposed is an electric motor having a flange and a circuit board, wherein: metal contact pins of the electric motor through holes in the flange; a bracket has hollow cylindrical projections that are inserted at least in part into the holes in the flange; the contact pins extend through the hollow cylindrical projections and are guided in the hollow cylindrical projections; the circuit board lies against the bracket, in particular on the side of the bracket which faces away from the flange; and the contact pins are inserted into metal contact bushings that are electrically connected to conductor tracks on the circuit board.[French]
L’invention concerne un moteur électrique comprenant une bride et une carte de circuits imprimés, des broches de contact métalliques du moteur électrique traversant des trous de la bride, un support présentant des structures saillantes cylindriques creuses qui sont enfichées au moins partiellement dans les trous de la bride, les broches de contact traversant les structures saillantes cylindriques creuses et étant guidées dans les structures saillantes cylindriques creuses, la carte de circuits imprimés s'appliquant contre le support, en particulier sur le côté du support opposé à la bride, les broches de contact étant enfichées dans des douilles de contact métalliques qui sont reliées électriquement à des pistes conductrices de la carte de circuits imprimés.
