IP-Coster | WO2024256116 | VERFAHREN ZUR HERSTELLUNG EINER WIDERSTANDSANORDNUNG MIT EINEM KONTAKTELEMENT UND WIDERSTANDSANORDNUNG MIT EINEM KONTAKTELEMENT

Country	Stages	Total
China	Filing	1065
EPO	Filing, Examination	4771
Japan	Filing	530
South Korea	Filing	575
USA	Filing, Examination	2635

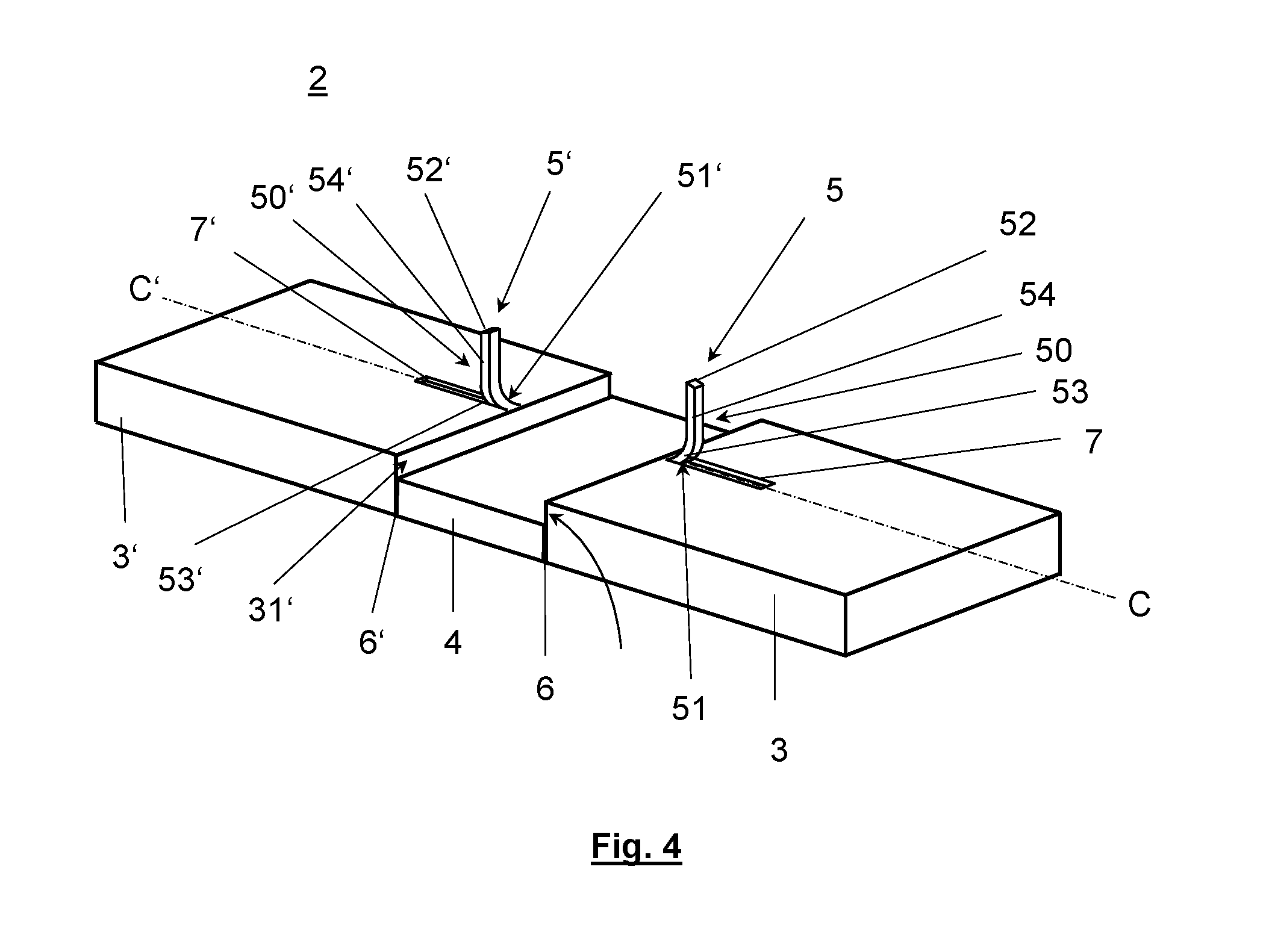

Abstract[German] Die Erfindung betrifft ein Verfahren zur Herstellung einer Widerstandsanordnung (2) mit einem Kontaktelement (5, 5'), wobei das Verfahren folgende Schritte umfasst: a) Bereitstellen einer Widerstandsanordnung (2) umfassend mindestens einen Werkstoff, b) Eintauchen eines Werkzeugs (9) in den Werkstoff der Widerstandsanordnung (2) auf einer Bearbeitungsseite (21) der Widerstandsanordnung (2) oder auf einer an die Bearbeitungsseite (21) angrenzenden Stirnseite (22) der Widerstandsanordnung (2), c) teilweises Trennen von Material aus einer auf der Bearbeitungsseite (21) der Widerstandsanordnung (2) sich befindenden Werkstoffschicht, so dass auf der Bearbeitungsseite (21) der Widerstandsanordnung (2) mindestens ein Werkstoffvorsprung (50, 50') gebildet wird, der in einem Verbindungsbereich (51, 51') monolithisch mit dem Werkstoff der Widerstandsanordnung (2) verbunden bleibt und der ein freies Ende (52, 52') aufweist, welches sich diametral gegenüber dem Verbindungsbereich (51, 51') befindet, d) Biegen des Werkstoffvorsprungs (50, 50') in eine aufrechte Position, so dass ein Kontaktelement (5, 5') zum Abgreifen eines elektrischen Signals gebildet wird. Die Erfindung betrifft ferner eine Widerstandsanordnung mit einem Kontaktelement.[English] The invention relates to a method for producing a resistor arrangement (2) having a contact element (5, 5'), wherein the method comprises the following steps: a) providing a resistor arrangement (2) comprising at least one material, b) inserting a tool (9) into the material of the resistor arrangement (2) on a processing side (21) of the resistor arrangement (2) or on an end side (22) of the resistor arrangement (2) adjacent to the processing side (21), c) partially separating material from a material layer located on the processing side (21) of the resistor arrangement (2), so that at least one material projection (50, 50') is formed on the processing side (21) of the resistor arrangement (2), the material projection remaining monolithically connected to the material of the resistor arrangement (2) in a connection region (51, 51') and having a free end (52, 52') which is located diametrically opposite the connecting region (51, 51'), d) bending the material projection (50, 50') into an upright position, so that a contact element (5, 5') for tapping off an electrical signal is formed. The invention also relates to a resistor arrangement having a contact element.[French] L'invention concerne un procédé de production d'un agencement de résistance (2) comportant un élément de contact (5, 5'), le procédé comprenant les étapes suivantes consistant à : a) utiliser un agencement de résistance (2) comprenant au moins un matériau, b) insérer un outil (9) dans le matériau de l'agencement de résistance (2) sur un côté de traitement (21) de l'agencement de résistance (2) ou sur un côté d'extrémité (22) de l'agencement de résistance (2) adjacent au côté de traitement (21), c) séparer partiellement le matériau d'une couche de matériau située sur le côté de traitement (21) de l'agencement de résistance (2), de telle sorte qu'au moins une saillie de matériau (50, 50') se forme sur le côté de traitement (21) de l'agencement de résistance (2), la saillie de matériau restant monolithiquement reliée au matériau de l'agencement de résistance (2) dans une région de liaison (51, 51') et comportant une extrémité libre (52, 52') qui est située de façon diamétralement opposée à la région de liaison (51, 51'), d) plier la saillie de matériau (50, 50') pour la mettre en position verticale, de telle sorte qu'un élément de contact (5, 5') servant à prélever un signal électrique soit formé. L'invention concerne également un agencement de résistance comportant un élément de contact.
