WO2024236007 - TRETLAGERGETRIEBE IN PLANETENBAUWEISE FÜR EIN FAHRRAD ODER EIN PEDELEC
National phase entry is expected:
Publication Number
WO/2024/236007
Publication Date
21.11.2024
International Application No.
PCT/EP2024/063318
International Filing Date
15.05.2024
Title **
[German]
TRETLAGERGETRIEBE IN PLANETENBAUWEISE FÜR EIN FAHRRAD ODER EIN PEDELEC
[English]
BOTTOM BRACKET TRANSMISSION WITH A PLANETARY DESIGN FOR A BICYCLE OR PEDELEC
[French]
TRANSMISSION DE JEU DE PÉDALIER À CONCEPTION PLANÉTAIRE POUR UN VÉLO OU UN VÉLO À ASSISTANCE ÉLECTRIQUE
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
BECK, Stefan
Pirminstraße 7
88097 Eriskirch, DE
WECHS, Michael
Kirchstr. 37
88138 Weißensberg, DE
KUTTER, Fabian
Brühlstraße 17
88079 Kressbronn, DE
MARTIN, Thomas
Kirchstraße 47
88138 Weissensberg, DE
RADIC, Mladjan
Reutestraße 23
89173 Lonsee, DE
RIEDISSER, Thomas
Adelbergstraße 18
88138 Sigmarszell, DE
DOEPFERT, Hagen
Badstr. 11
88131 Lindau, DE
Priority Data
102023204591.5
17.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1266 | |
| EPO | Filing, Examination | 6419 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 11426 USD
Abstract[German]
Es wird ein Tretlagergetriebe in Planetenbauweise für ein Fahrrad oder ein Pedelec, mit einer Getriebeeingangswelle als Antrieb, mit einer Getriebeausgangswelle als Abtrieb, mit einem mehrstufigen Hauptgetriebe und mit zumindest einer Getriebeschaltgruppe vorgeschlagen, wobei die Getriebeschaltgruppe zwei Planetenradsätze und drei Schaltelemente aufweist, wobei ein drittes Element eines ersten Planetenradsatzes mit einer ersten Welle verbunden ist, wobei ein zweites Element des ersten Planetenradsatzes und ein zweites Element eines zweiten Planetenradsatzes über eine dritte Welle verbunden und über ein erstes als Bremse ausgeführtes Schaltelement festsetzbar sind, wobei ein erstes Element des ersten Planetenradsatzes und ein drittes Element des zweiten Planetenradsatzes über eine zweite Welle verbunden und über ein zweites als Bremse ausgeführtes Schaltelement festsetzbar sind, wobei ein erstes Element des zweiten Planetenradsatzes mit einer vierten Welle verbunden ist, und wobei zum Verblocken des ersten Planetenradsatzes und des zweiten Planetenradsatzes ein fünftes als Kupplung oder Freilauf ausgeführtes Schaltelement zum Verbinden von zwei der vier Wellen vorgesehen ist. Ferner wird ein Fahrrad oder Pedelec mit einem Tretlagergetriebe vorgeschlagen.[English]

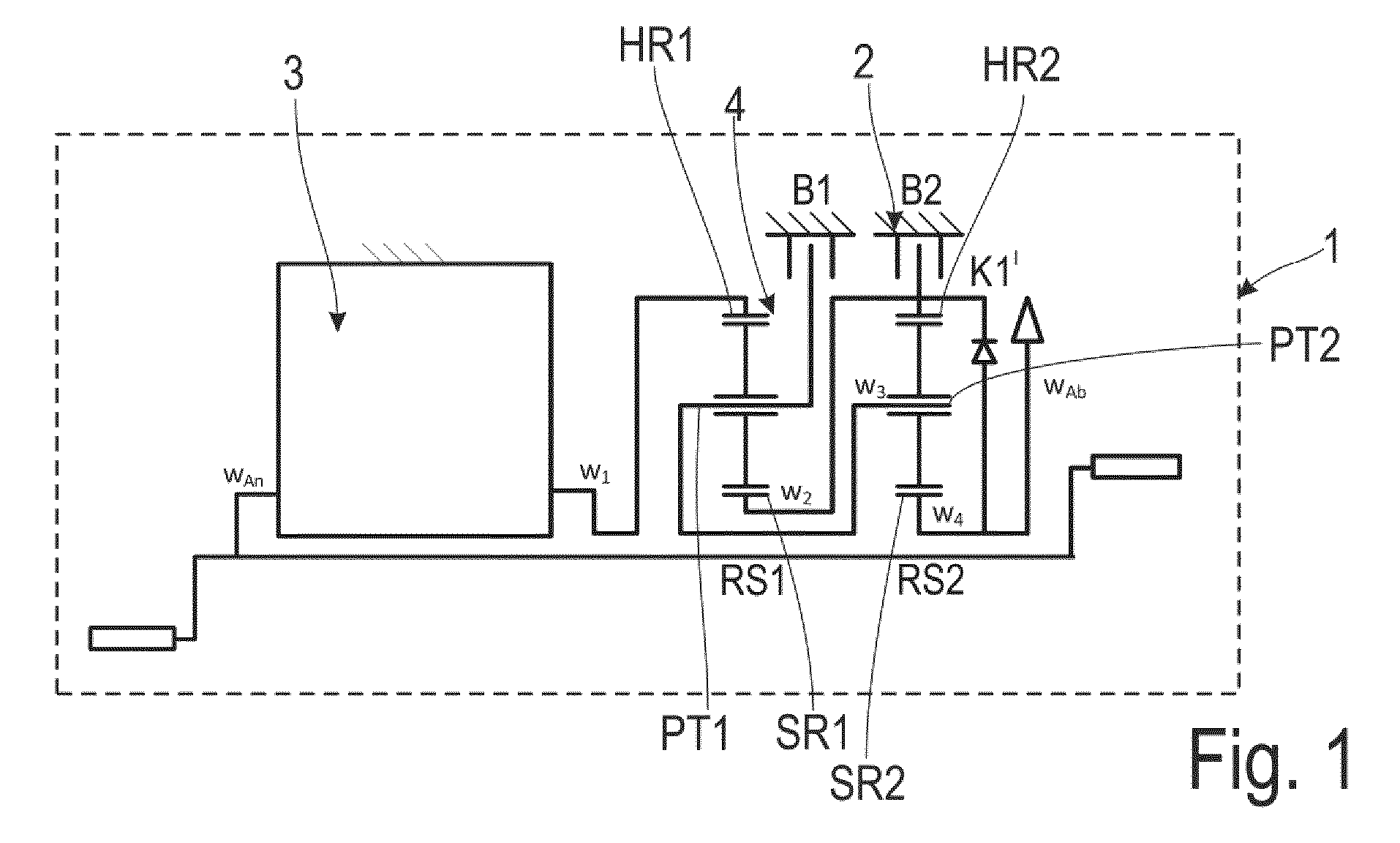

The invention relates to a bottom bracket transmission with a planetary design for a bicycle or a pedelec, comprising a transmission input shaft as a drive, a transmission output shaft as an output, a multi-stage main transmission, and at least one transmission shifting assembly. The transmission shifting assembly has two planetary gear sets and three shifting elements. A third element of a first planetary gear set is connected to a first shaft, a second element of the first planetary gear set and a second element of a second planetary gear set are connected via a third shaft and can be fixed via a first shifting element designed as a brake, a first element of the first planetary gear set and a third element of the second planetary gear set are connected via a second shaft and can be fixed via a second shifting element designed as a brake, a first element of the second planetary gear set is connected to a four shaft, and a fifth shifting element designed as a clutch or a freewheel is designed to connect two of the four shafts in order to block the first planetary gear set and the second planetary gear set. The invention additionally relates to a bicycle or a pedelec comprising a bottom bracket transmission.[French]
L'invention concerne une transmission de jeu de pédalier avec une conception planétaire pour un vélo ou un vélo à assistance électrique, comprenant un arbre d'entrée de transmission en tant qu'entraînement, un arbre de sortie de transmission en tant que sortie, une transmission principale à étages multiples et au moins un ensemble de changement de vitesse de transmission. L'ensemble de changement de vitesse de transmission comporte deux ensembles de trains planétaires et trois éléments de changement de vitesse. Un troisième élément d'un premier train planétaire est relié à un premier arbre, un deuxième élément du premier train planétaire et un deuxième élément d'un deuxième train planétaire sont reliés par l'intermédiaire d'un troisième arbre et peuvent être fixés par l'intermédiaire d'un premier élément de changement de vitesse conçu comme un frein, un premier élément du premier train planétaire et un troisième élément du deuxième train planétaire sont reliés par l'intermédiaire d'un deuxième arbre et peuvent être fixés par l'intermédiaire un deuxième élément de changement de vitesse conçu comme un frein, un premier élément du deuxième train planétaire est relié à un quatrième arbre, et un cinquième élément de changement de vitesse conçu comme un embrayage ou une roue libre est conçu pour relier deux des quatre arbres afin de bloquer le premier train planétaire et le deuxième train planétaire. L'invention concerne en outre un vélo ou un vélo à assistance électrique comprenant une transmission de jeu de pédalier.
