WO2024260642 - VERFAHREN ZUM ANZIEHEN EINER RADBREMSSCHEIBE AN EINEM SCHIENENRAD EINES SCHIENENFAHRZEUGS
National phase entry:
Publication Number
WO/2024/260642
Publication Date
26.12.2024
International Application No.
PCT/EP2024/063265
International Filing Date
14.05.2024
Title **
[German]
VERFAHREN ZUM ANZIEHEN EINER RADBREMSSCHEIBE AN EINEM SCHIENENRAD EINES SCHIENENFAHRZEUGS
[English]
METHOD OF TIGHTENING A WHEEL BRAKE DISC ON A TRACK WHEEL OF A RAIL VEHICLE
[French]
PROCÉDÉ DE SERRAGE D'UN DISQUE DE FREIN DE ROUE SUR UNE ROUE FERROVIAIRE D'UN VÉHICULE FERROVIAIRE
Applicants **
KNORR-BREMSE SYSTEME FÜR SCHIENENFAHRZEUGE GMBH
Moosacher Str. 80
80809 München, DE
Inventors
ELSTORPFF, Marc-Gregory
Böcklinstrasse 25a
80368 München, DE
HÄMMERL, Bernhard
Schanzstr. 2
82216 Maisach, DE
JANK, Stefan
Dürabuch 4
82281 Egenhofen, DE
Priority Data
102023116496.1
22.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 961 | |
| EPO | Filing, Examination | 4575 | |
| Japan | Filing | 587 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9407 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

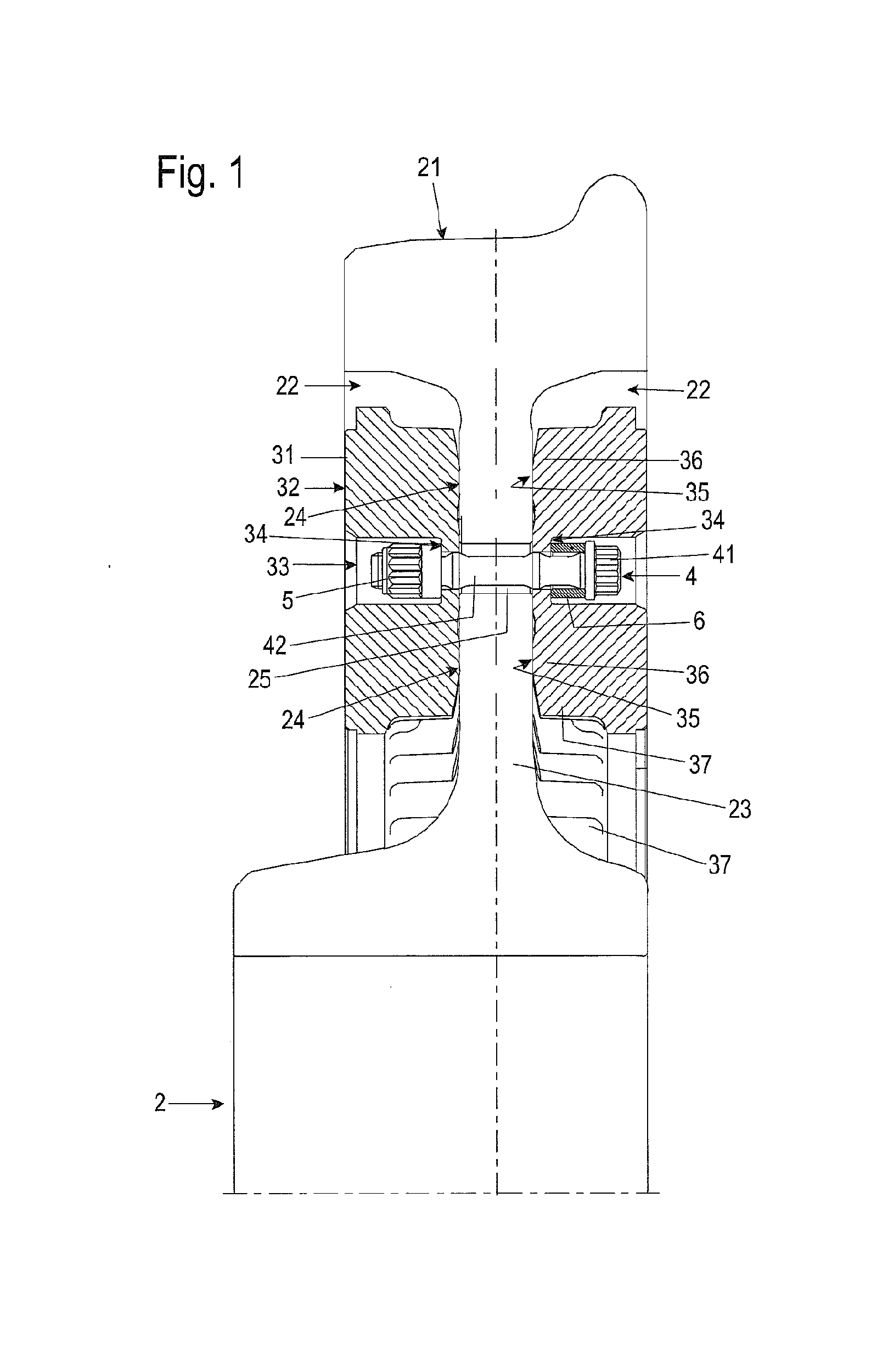

Es wird ein Verfahren zum Anziehen einer Radbremsscheibe (3) an einem Schienenrad (2) eines Schienenfahrzeugs mittels in Schraubenaufnahmen (33) eines Radbremsscheibe (3) aufgenommenen Schrauben (4), mit denen einem Reibgurt (31) der Radbremsscheibe (3) abgewandte Kontaktflächen (35) gegen eine plane Kontaktfläche (24) des Schienenrades (2) angedrückt werden, mit den folgenden Verfahrensschritten beschrieben: a) Anziehen der Schrauben (4) bis zu deren Streckgrenze, und b) Zurückdrehen der Schrauben (4) um einen vorbestimmten Winkel.[English]
The invention relates to a method for tightening a wheel brake disc (3) on a track wheel (2) of a rail vehicle by means of screws (4) received in screw-receiving means (33) of a wheel brake disc (3), with which contact surfaces (35) facing away from a friction belt (31) of the wheel brake disc (3) are pressed against a flat contact surface (24) of the track wheel (2), with the following method steps: a) tightening the screws (4) up to their yield point, and b) turning the screws (4) back by a predetermined angle.[French]
L'invention concerne un procédé de serrage d'un disque de frein de roue (3) sur une roue ferroviaire (2) d'un véhicule ferroviaire au moyen de vis (4) reçues dans des logements à vis (33) d'un disque de frein de roue (3), avec lesquelles des surfaces de contact (35) opposées à une ceinture de friction (31) du disque de frein de roue (3) sont pressées contre une surface de contact plate (24) de la roue ferroviaire (2), ledit procédé comprenant les étapes suivantes qui consistent à : a) serrer les vis (4) jusqu'à leur limite apparente d'élasticité, et b) tourner les vis (4) en sens contraire d'un angle prédéterminé.
