WO2024256103 - STATOR EINER ELEKTRISCHEN MASCHINE
National phase entry is expected:
Publication Number
WO/2024/256103
Publication Date
19.12.2024
International Application No.
PCT/EP2024/063157
International Filing Date
14.05.2024
Title **
[German]
STATOR EINER ELEKTRISCHEN MASCHINE
[English]
STATOR OF AN ELECTRIC MACHINE
[French]
STATOR D'UNE MACHINE ÉLECTRIQUE
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
BENSING, Felix
Bittenfelderweg 12
70437 Stuttgart, DE
STAMMLER, Jannik
Reinsburgstr. 147
70197 Stuttgart, DE
KUEHBACHER, Daniel
Engelboldstr. 25
70569 Stuttgart, DE
FLORE, Dominik
Stiegelstrasse 50
71701 Schwieberdingen, DE
Priority Data
102023205463.9
13.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1034 | |
| EPO | Filing, Examination | 4638 | |
| Japan | Filing | 593 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9475 USD
Abstract[German]
Stator einer elektrischen Maschine (2) mit einem Lamellen (4) umfassenden Statorpaket (3), an dem Statorzähne (5) und zwischen den Statorzähnen (5) liegende Statornuten (6) ausgebildet sind und das sich um eine Statorachse (7) erstreckt, wobei in den Statornuten (6) jeweils ein Leiterbündel (9) einer Statorwicklung (10) verläuft, wobei in den Statornuten (6) des Statorpakets (3) Manschetten (11) vorgesehen sind, die das Leiterbündel (9) der jeweiligen Statornut (6) zumindest teilweise umschließen, dadurch gekennzeichnet, dass - das Material zur Herstellung der jeweiligen Manschette (11) ein expandierbares, insbesondere thermisch expandierbares Material ist, - die Leiterbündel (9) aufgrund einer Expansion der Manschetten (11) lokal in den Statornuten (6) eingeklemmt sind unter Bildung von Einklemmstellen (12).[English]

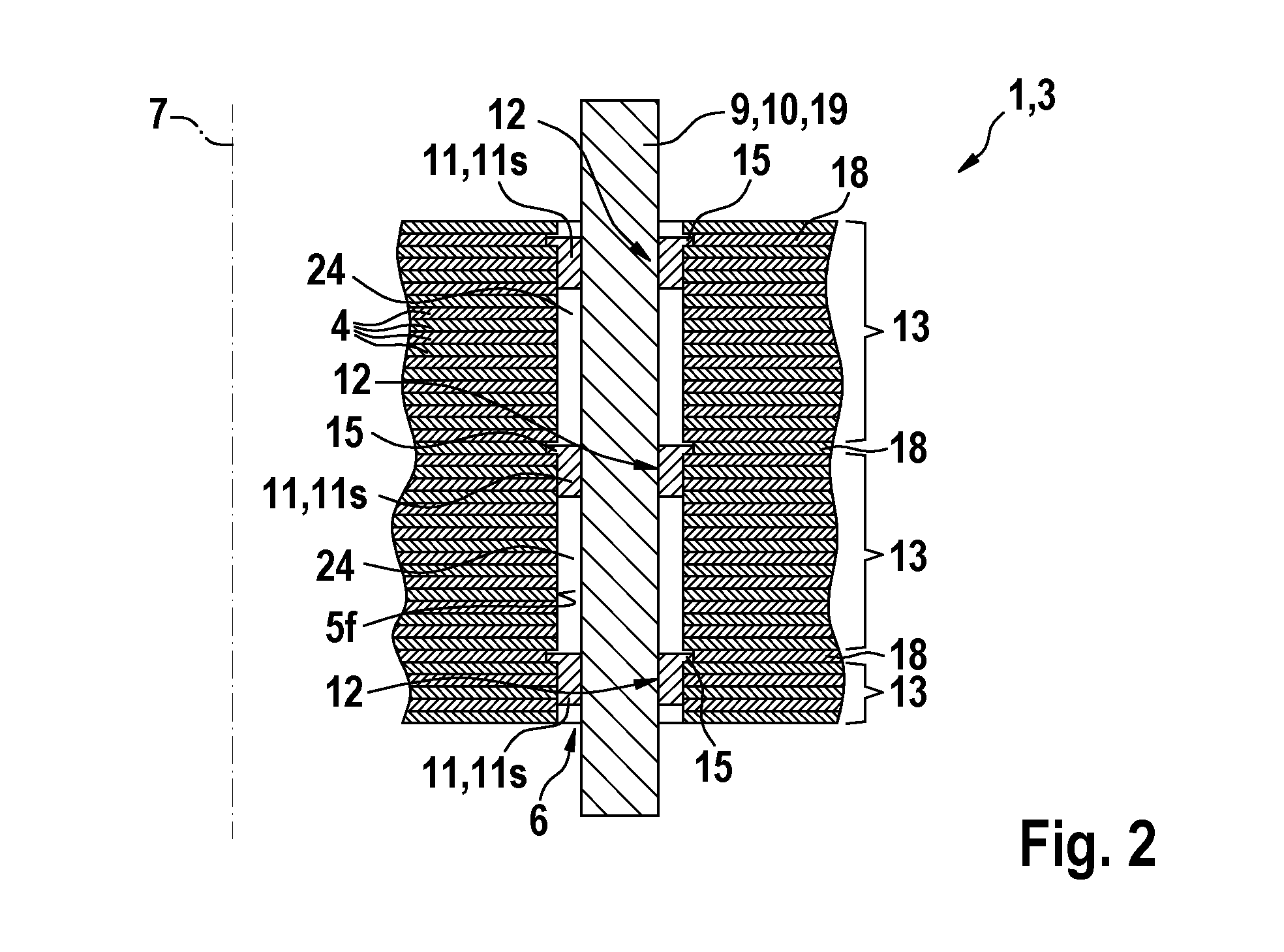

The invention relates to a stator of an electric machine (2) comprising a laminated core (3) which comprises laminations (4) and on which stator teeth (5) and stator slots (6) lying between the stator teeth (5) are formed, said laminated core extending about a stator axis (7), wherein a respective conductor bundle (9) of a stator winding (10) runs in each stator slot (6), and sleeves (11) are provided in the stator slots (6) of the laminated core (3), said sleeves at least partly surrounding the conductor bundle (9) of each stator slot (6). The invention is characterized in that - the material for producing each sleeve (11) is an expandable material, in particular a thermally expandable material, and - the conductor bundles (9) are locally clamped in the stator slots (6) as a result of an expansion of the sleeves (11), thereby forming clamping points (12).[French]
L'invention concerne un stator d'une machine électrique (2) comprenant un noyau feuilleté (3) qui comprend des tôles (4) et sur lequel sont formées des dents de stator (5) et des fentes de stator (6) situées entre les dents de stator (5), ledit noyau feuilleté s'étendant autour d'un axe de stator (7), un faisceau de conducteurs respectif (9) d'un enroulement de stator (10) s'étendant dans chaque fente de stator (6), et des manchons (11) étant disposés dans les fentes de stator (6) du noyau feuilleté (3), lesdits manchons entourant au moins partiellement le faisceau de conducteurs (9) de chaque fente de stator (6). L'invention est caractérisée en ce que le matériau utilisé pour produire chaque manchon (11) est un matériau expansible, en particulier un matériau thermiquement expansible, et les faisceaux conducteurs (9) sont localement serrés dans les fentes de stator (6) suite à une expansion des manchons (11), formant ainsi des points de serrage (12).
