IP-Coster | WO2024240528 | MESSWERTERFASSUNGSVORRICHTUNG FÜR EINE INDUKTIVE SENSORANORDNUNG

Country	Stages	Total
China	Filing	1057
EPO	Filing, Examination	4639
Japan	Filing	526
South Korea	Filing	575
USA	Filing, Examination	2635

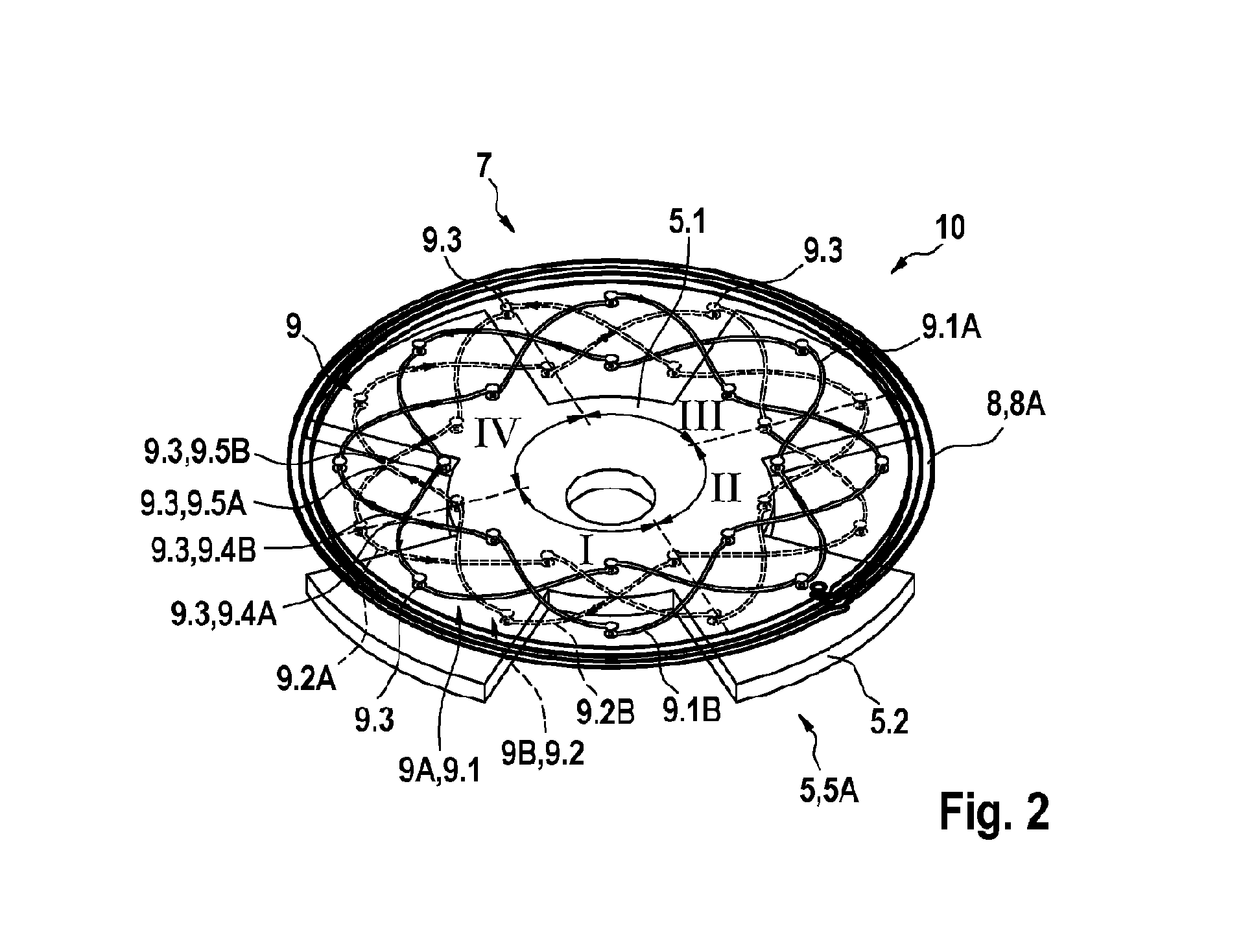

Abstract[German] Die Erfindung betrifft eine Messwerterfassungsvorrichtung (10) für eine induktive Sensoranordnung, mit einem Schaltungsträger (7), welcher eine Empfangsstruktur (9) mit einer Empfangsspule (9A, 9B) mit einer Windung (9.1, 9.2) umfasst, welche zwei Schleifenstrukturen (9.1A, 9.1B, 9.2A, 9.2B) mit sich periodisch wiederholenden Schleifenabschnitten aufweist und in mindestens zwei Ebenen des Schaltungsträgers (7) ausgebildet ist, wobei in verschiedenen Ebenen angeordnete Abschnitte der einzelnen Schleifenstrukturen (9.1A, 9.1B, 9.2A, 9.2B) über Durchkontaktierungen (9.3) miteinander elektrisch verbunden sind, wobei be- nachbarte Abschnitte von verschiedenen sich periodisch wiederholenden Schleifenabschnitten in Richtung einer Bewegungsbahn versetzt zueinander angeordnet sind, wobei benachbarte Durchkontaktierungen (9.3) der verschiedenen sich periodisch wiederholenden Schleifenabschnitte einen vorgebbaren ersten Abstand zueinander aufweisen, wobei im Bereich der Durchkontaktierungen (9.3) ein zweiter Abstand zwischen einem sich periodisch wiederholenden Schleifenabschnitt einer ersten Schleifenstruktur (9.1A), welcher mit einer ersten Durchkontaktierung kontaktiert ist, zu einer zur ersten Durchkontaktierung benachbarten zweiten Durchkontaktierung, welche mit einem sich periodisch wiederholenden Schleifenabschnitt einer zweiten Schleifenstruktur (9.2A) kontaktiert ist, durch einen Formparameter der Schleifenstrukturen (9.1A, 9.1B, 9.2A, 9.2B) vorgebbar ist.[English] The invention relates to a measured value detection device (10) for an inductive sensor arrangement, comprising a circuit carrier (7) having a receiving structure (9) with a receiving coil (9A, 9B) with a winding (9.1, 9.2), which has two loop structures (9.1A, 9.1B, 9.2A, 9.2B) with periodically repeating loop sections and is formed in at least two planes of the circuit carrier (7), wherein sections of the individual loop structures (9.1A, 9.1B, 9.2A, 9.2B) arranged in different planes are electrically connected to one another via through-contacts (9.3), wherein adjacent sections of different periodically repeating loop sections are arranged offset from one another in the direction of a movement path, wherein adjacent through-contacts (9.3) of the different periodically repeating loop sections are at a predefinable first distance from one another, wherein, in the region of the through-contacts (9.3), a second distance between a periodically repeating loop section of a first loop structure (9.1A), which is in contact with a first through-contact, and a second through-contact, which is adjacent to the first through-contact and is in contact with a periodically repeating loop section of a second loop structure (9.2A), can be predefined by a shape parameter of the loop structures (9.1A, 9.1B, 9.2A, 9.2B).[French] L'invention concerne un dispositif de détection de valeur mesurée (10) pour un agencement de capteur inductif, comprenant un support de circuit (7) ayant une structure de réception (9) avec une bobine de réception (9A, 9B) ayant un enroulement (9.1, 9.2), qui a deux structures de boucle (9.1A, 9.1B, 9.2A, 9.2B) avec des sections de boucle à répétition périodique et est formé dans au moins deux plans du support de circuit (7), des sections des structures de boucle individuelles (9.1A, 9.1B, 9.2A, 9.2B) disposées dans différents plans étant électriquement connectées les unes aux autres via des contacts traversants (9.3), des sections adjacentes de différentes sections de boucle à répétition périodique étant agencées de manière décalée les unes des autres dans la direction d'un trajet de déplacement, des contacts traversants adjacents (9.3) des différentes sections de boucle à répétition périodique étant à une première distance pouvant être prédéfinie les uns des autres, dans la région des contacts traversants (9.3), une seconde distance entre une section de boucle à répétition périodique d'une première structure de boucle (9.1A), qui est en contact avec un premier contact traversant, et un second contact traversant, qui est adjacent au premier contact traversant et qui est en contact avec une section de boucle à répétition périodique d'une seconde structure de boucle (9.2A), pouvant être prédéfinie par un paramètre de forme des structures de boucle (9.1A, 9.1B, 9.2A, 9.2B).

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
International Search Report is established	*
International Searching Authority	EPO *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Translation

WO2024240528 - MESSWERTERFASSUNGSVORRICHTUNG FÜR EINE INDUKTIVE SENSORANORDNUNG

Quotation for National Phase entry
