WO2024235753 - MODULVERBINDER ZUM ELEKTRISCHEN ANSCHLIEßEN AN EINEN MODULPOLANSCHLUSS EINES BATTERIEMODULS, MODULPOLANSCHLUSS UND VERBINDUNGSANORDNUNG
National phase entry:
Publication Number
WO/2024/235753
Publication Date
21.11.2024
International Application No.
PCT/EP2024/062597
International Filing Date
07.05.2024
Title **
[German]
MODULVERBINDER ZUM ELEKTRISCHEN ANSCHLIEßEN AN EINEN MODULPOLANSCHLUSS EINES BATTERIEMODULS, MODULPOLANSCHLUSS UND VERBINDUNGSANORDNUNG
[English]
MODULE CONNECTOR FOR ELECTRICALLY CONNECTING TO A MODULE POLE CONNECTION OF A BATTERY MODULE, MODULE POLE CONNECTION, AND CONNECTING ASSEMBLY
[French]
CONNECTEUR DE MODULE POUR CONNEXION ÉLECTRIQUE À UNE CONNEXION DE PÔLE DE MODULE D'UN MODULE DE BATTERIE, CONNEXION DE PÔLE DE MODULE ET ENSEMBLE DE CONNEXION
Applicants **
AUDI AG
Auto-Union-Str. 1
85057 Ingolstadt, DE
Inventors
ROLL, Bernd
Weidenlehen 8
74523 Schwäbisch Hall, DE
Priority Data
102023112886.8
16.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1094 | |
| EPO | Filing, Examination | 4931 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9899 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

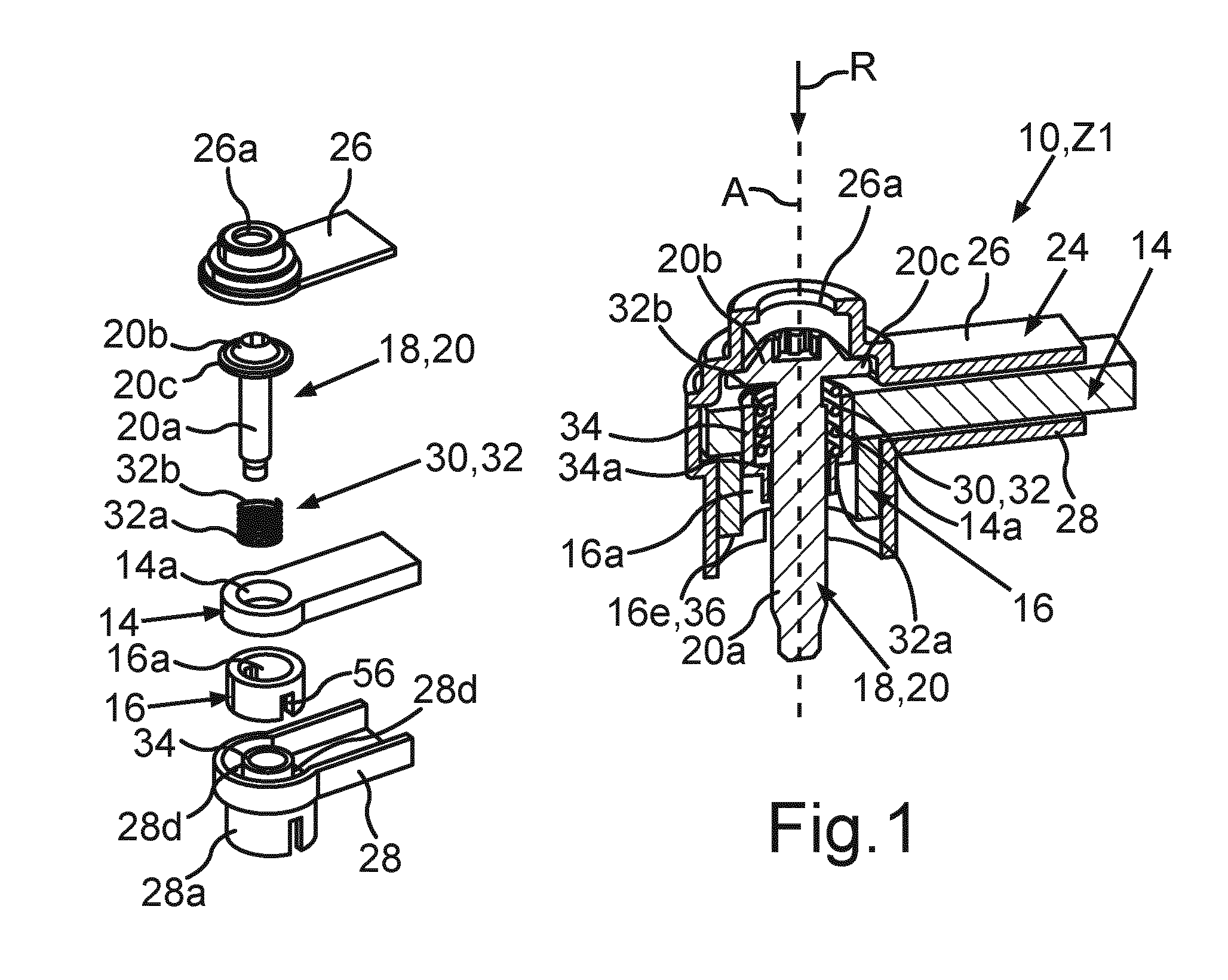

Die Erfindung betrifft einen Modulverbinder (10) zum elektrischen Anschließen an einen Modulpolanschluss (12) eines Batteriemoduls durch Herstellen einer Steckverbindung in einer Verbindungsrichtung (R), wobei der Modulverbinder (10) eine Stromschiene (14) mit einer Schienendurchgangsöffnung (14a) aufweist, eine Kontaktbuchse (16) mit einer Kontaktfläche (36) und einer Buchsenöffnung (16a), die koaxial zur Schienendurchgangsöffnung (14a) ausgerichtet ist, und ein Gehäuse (24) mit einem Isolationskragen (28a). Dabei umfasst der Modulverbinder (10) ein elastisches Federelement (30, 32), welches in Verbindungsrichtung (R) komprimierbar ist, wobei der Modulverbinder (10) von einem ersten Zustand (Z1), in welchem ein elektrisch leitendes Bauteil (18, 20; 16) des Modulverbinders (10) mittels des Federelements (30, 32) in einem Abstand zur Stromschiene (14) und von dieser elektrisch isoliert gehalten ist, in einen zweiten Zustand (Z2) überführbar ist, in dem das Bauteil (18, 20; 16) unter Kompression des Federelements (30, 32) elektrisch kontaktierend an der Stromschiene (14) angeordnet ist.[English]
