WO2024231388 - A WEARABLE ELECTRONIC DEVICE COMPRISING AN RF ANTENNA
National phase entry is expected:
Publication Number
WO/2024/231388
Publication Date
14.11.2024
International Application No.
PCT/EP2024/062574
International Filing Date
07.05.2024
Title **
[English]
A WEARABLE ELECTRONIC DEVICE COMPRISING AN RF ANTENNA
[French]
DISPOSITIF ÉLECTRONIQUE À PORTER SUR SOI COMPRENANT UNE ANTENNE RF
Applicants **
UNEEG MEDICAL A/S
Borupvang 2
DK-3450 Alleroed, DK
Inventors
HILLERSBORG, Per
Nymoellevej 6
DK-3540 Lynge, DK
JENSEN, Jacob Geert
Nymoellevej 6
DK-3540 Lynge, DK
Priority Data
PA202330022
10.05.2023
DK
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 937 | |
| EPO | Filing, Examination | 4645 | |
| Japan | Filing | 532 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9324 USD
Abstract[English]

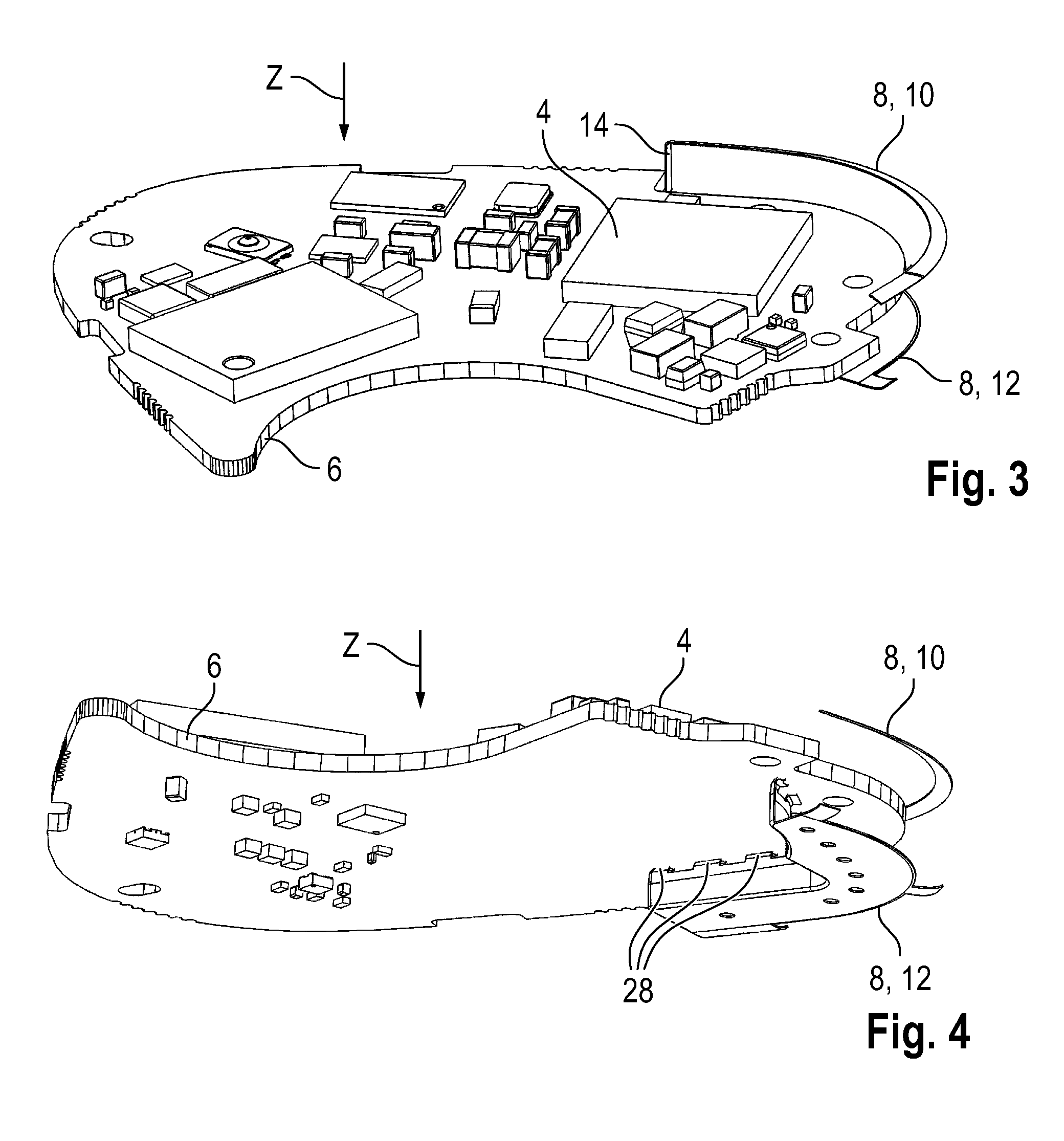

A wearable electronic device is provided which may be, e.g., one of an EEG logger (2), a hearing aid and a cochlear implant. The wearable electronic device comprises electronics (4) mounted on a printed circuit board (6) and an RF antenna (8). The RF antenna (8) is formed by two surface conductors, i.e. an antenna trace (10) and a ground plane (12), being arranged with a distance parallel with respect to each other or inclined towards each other at a small angle. The printed circuit board (6), in a direction (Z) perpendicular to the ground plane (12), is arranged between the antenna trace (10) and the ground plane (12), with a distance to each of the antenna trace (10) and the ground plane (12).[French]
L'invention concerne un dispositif électronique à porter sur soi qui peut être, par exemple, l'un parmi un enregistreur EEG (2), une prothèse auditive et un implant cochléaire. Le dispositif électronique à porter sur soi comprend une électronique (4) montée sur une carte de circuit imprimé (6) et une antenne RF (8). L'antenne RF (8) est formée par deux conducteurs de surface, c'est-à-dire une trace d'antenne (10) et un plan de masse (12), qui sont agencés avec une distance parallèle l'un par rapport à l'autre ou inclinés l'un vers l'autre selon un petit angle. La carte de circuit imprimé (6), dans une direction (Z) perpendiculaire au plan de masse (12), est disposée entre la trace d'antenne (10) et le plan de masse (12), avec une distance à chacun de la trace d'antenne (10) et du plan de masse (12).
