IP-Coster | WO2024231375 | ELEKTRISCHE MASCHINE MIT EINER IN EINEM STATORGEHÄUSE ANGEORDNETEN ELEKTRONIKPLATINE

Country	Stages	Total
China	Filing	1077
EPO	Filing, Examination	4668
Japan	Filing	530
South Korea	Filing	575
USA	Filing, Examination	2635

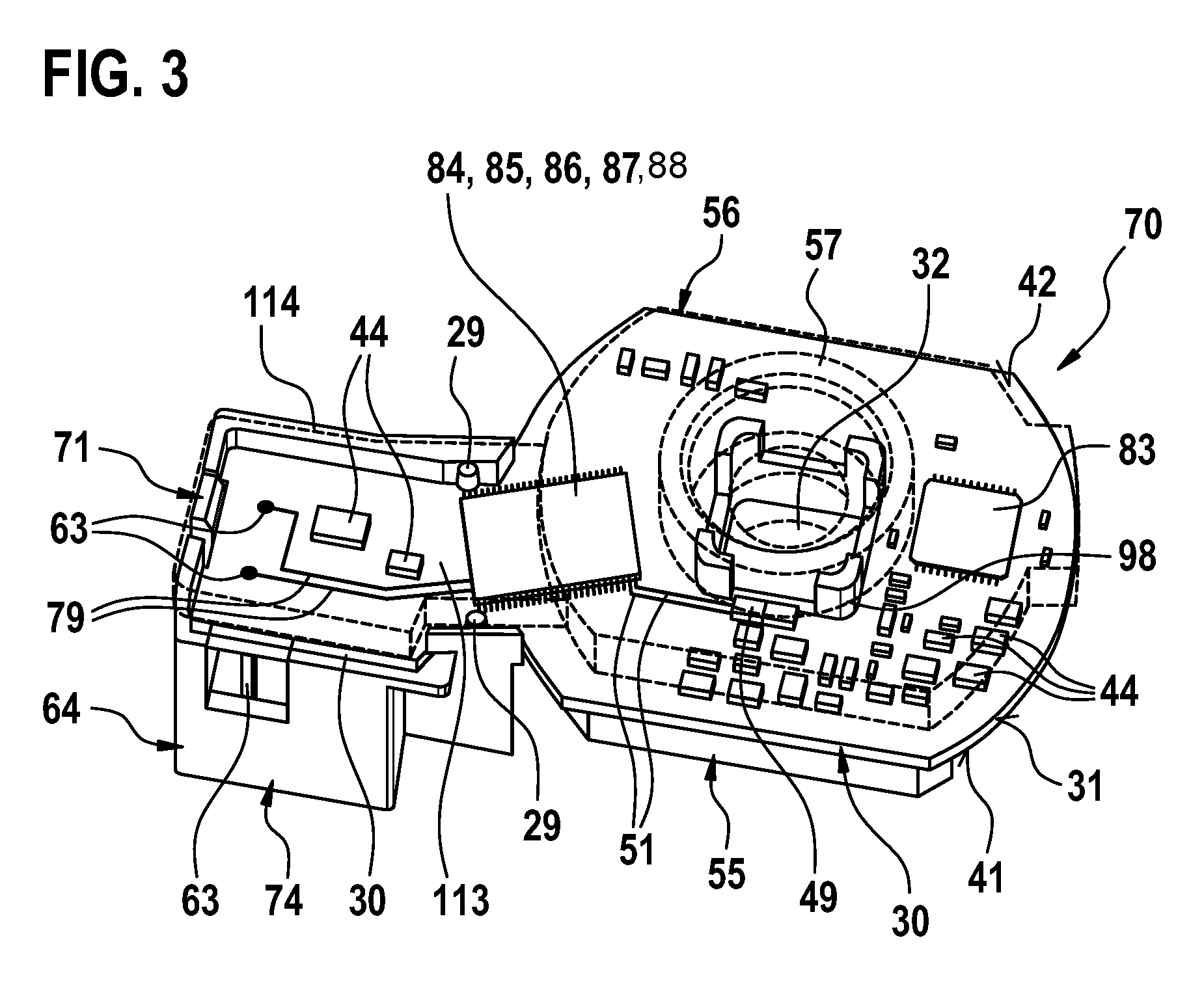

Abstract[German] Elektrische Maschine (10), insbesondere zum Verstellen beweglicher Teile im Kraftfahrzeug, mit einem Statorgehäuse (22), das einen Stator (12) und einen Rotor (14) aufnimmt, wobei der Rotor (14) eine Rotorwelle (16) aufweist, auf der ein Kommutator (18) angeordnet ist, der mittels elektrischer Bürsten (20) bestrombar ist, und das Statorgehäuse (22) eine axiale Öffnung (24) mit einem umlaufenden Rand (26) aufweist, durch die die Rotorwelle (16) aus dem Statorgehäuse (22) ragt, wobei eine Elektronikplatine (PCB) (30) quer zur Rotorwelle (16) angeordnet ist, und die Elektronikplatine (30) an ihrem Umfangsbereich (31) am Rand (26) anliegt, und auf der Elektronikplatine (30) radial innerhalb des Randes (26) mindestens ein Mikrocontroller (84) angeordnet ist, in dem eine Positions- und Drehrichtungsauswertung (85) des Rotors (14) angeordnet ist.[English] Electric machine (10), in particular for adjusting movable parts in a motor vehicle, having a stator housing (22) which accommodates a stator (12) and a rotor (14), wherein the rotor (14) has a rotor shaft (16) on which a commutator (18), which can be energized by means of electrical brushes (20), is arranged, and the stator housing (22) has an axial opening (24) with an encircling edge (26) through which the rotor shaft (16) projects out of the stator housing (22), wherein an electronics circuit board (PCB) (30) is arranged transversely in relation to the rotor shaft (16), and the electronics circuit board (30), at its circumferential region (31), bears against the edge (26), and at least one microcontroller (84) is arranged on the electronics circuit board (30) radially within the edge (26), a position and direction of rotation evaluation means (85) for the rotor (14) being arranged in the microcontroller.[French] L’invention concerne une machine électrique (10), conçu en particulier pour le réglage de pièces mobiles dans un véhicule automobile, comprenant un boîtier de stator (22) dans lequel sont logés un stator (12) et un rotor (14), le rotor (14) comprenant un arbre de rotor (16) sur lequel est disposé un commutateur (18) qui peut être alimenté en courant au moyen de balais (20) électriques, le boîtier de stator (22) comportant en outre une ouverture (24) axiale présentant un bord (26) périphérique, à travers laquelle l'arbre de rotor (16) dépasse du boîtier de stator (22), une carte de circuits imprimés (PCB) (30) étant disposée transversalement à l'arbre de rotor (16), cette carte de circuits imprimés (30) reposant contre le bord (26) au niveau de sa zone périphérique (31), au moins un microcontrôleur (84) étant disposé sur la carte de circuits imprimés (30), radialement à l'intérieur du bord (26), et comportant une unité d’évaluation de position et de sens de rotation (85) du rotor (14).
