WO2024231127 - MEHRBAND-SENSORSYSTEM ZUR UMFELDERFASSUNG, SOWIE VERFAHREN UND KRAFTFAHRZEUG
National phase entry:
Publication Number
WO/2024/231127
Publication Date
14.11.2024
International Application No.
PCT/EP2024/061416
International Filing Date
25.04.2024
Title **
[German]
MEHRBAND-SENSORSYSTEM ZUR UMFELDERFASSUNG, SOWIE VERFAHREN UND KRAFTFAHRZEUG
[English]
MULTIBAND SENSOR SYSTEM FOR DETECTING SURROUNDINGS, METHOD, AND MOTOR VEHICLE
[French]
SYSTÈME DE CAPTEUR MULTIBANDE POUR DÉTECTER UN ENVIRONNEMENT, PROCÉDÉ ET VÉHICULE À MOTEUR
Applicants **
VOLKSWAGEN AKTIENGESELLSCHAFT
Berliner Ring 2
38440 Wolfsburg, DE
Inventors
KURZ, Heiko Gustav
Bessemer Straße 2
30177 Hannover, DE
SCHWABE, Tobias
Kilianstraße 151
33102 Paderborn, DE
MEINECKE, Marc-Michael
Gustav-Rothbart-Ring 9
38524 Sassenburg, DE
KRUSE, Stephan
Gustav-Schultze-Str. 14 a
33102 Paderborn, DE
SCHEYTT, Christoph
Herold Straße 13
46284 Dorsten, DE
Priority Data
102023204354.8
11.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1011 | |
| EPO | Filing, Examination | 4757 | |
| Japan | Filing | 594 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9647 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft ein Sensorsystem (2) zur Umfelderfassung, mit — einer optischen Einrichtung (6) zum Erzeugen eines optischen Trägersignals (7), — einer Sendeeinrichtung (4), welche ausgebildet ist, elektrische Aussendesignale (16, 17, 18), welche auf dem optischen Trägersignal (7) basieren, auszusenden, aufweisend: — einen elektrooptischen Modulator (8), welcher einen vorgegebenen Arbeitspunkt (10) aufweist, — den elektrooptischen Modulator (8), welcher ausgebildet ist, auf Basis des vorgegebenen Arbeitspunkts (10) und des optischen Trägersignals (7) mehrere optische Aussendesignale (9) derart zu erzeugen, dass die mehreren optischen Aussendesignale (9) zueinander verschiedene Frequenzbänder (20, 21, 22) aufweisen, und — die Sendeeinrichtung (4), welche ausgebildet ist, die mehreren optischen Aussendesignale (9) in mehrere elektrische Aussendesignale (16, 17, 18) umzuwandeln und die mehreren elektrischen Aussendesignale (16, 17, 18) mit zumindest einer funkbasierten Sendeeinheit (12, 13, 14) auszusenden. Des Weiteren betrifft die Erfindung ein Verfahren und ein Kraftfahrzeug (2).[English]

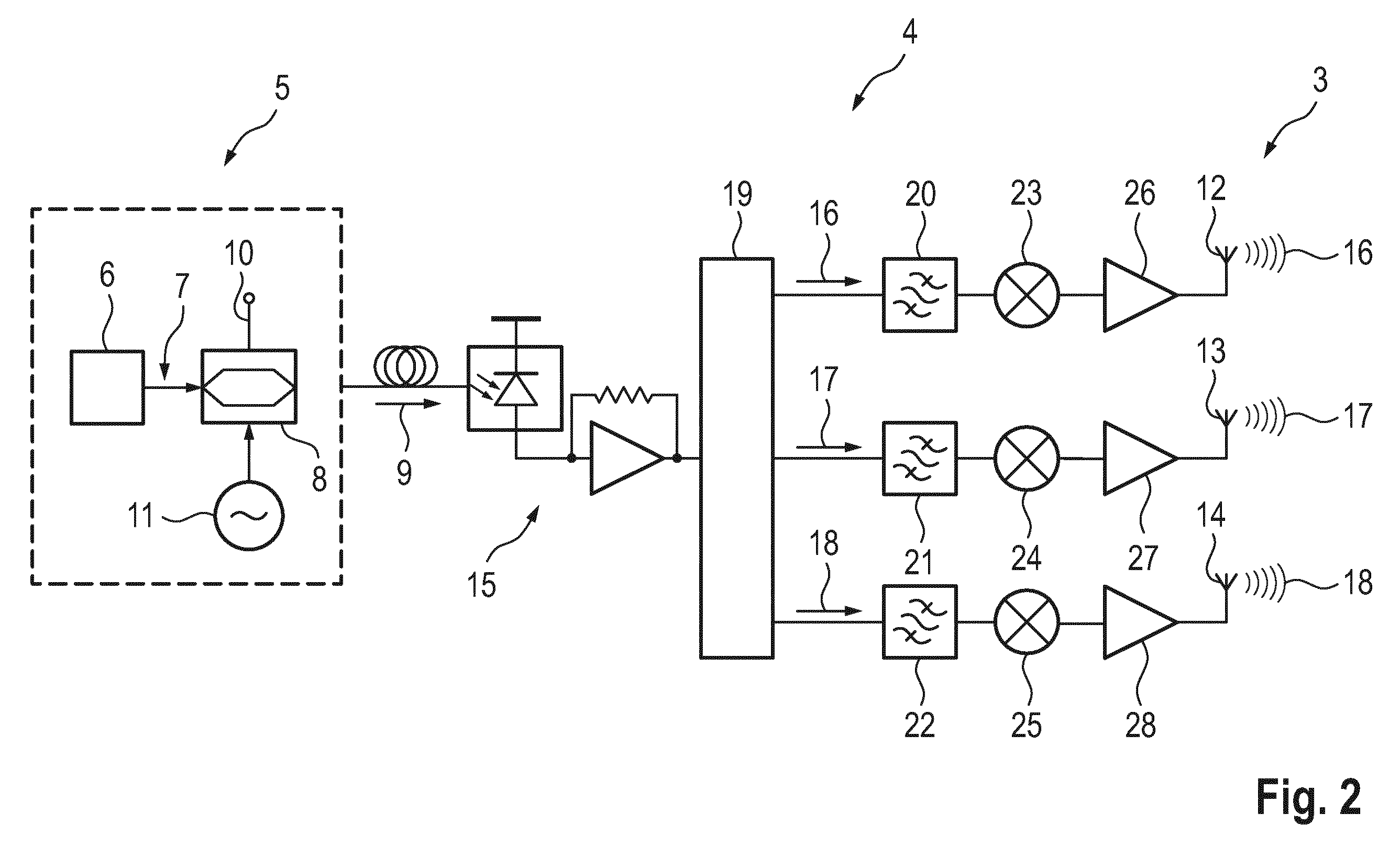

The invention relates to a sensor system (2) for detecting surroundings, comprising — an optical device (6) for generating an optical carrier signal (7) and — a transmission device (4) which is designed to emit electric emission signals (16, 17, 18) which are based on the optical carrier signal (7), having: — an electro-optical modulator (8) which has a specified working point (10), wherein — the electro-optical modulator (8) is designed to generate a plurality of optical emission signals (9) on the basis of the specified working point (10) and the optical carrier signal (7) such that the plurality of optical emission signals (9) have frequency bands (20, 21, 22) which differ from one another, and — the transmission device (4) is designed to convert the plurality of optical emission signals (9) into a plurality of electric emission signals (16, 17, 18) and emit the plurality of electric emission signals (16, 17, 18) by means of at least one radio-based transmission unit (12, 13, 14). The invention additionally relates to a method and a motor vehicle (2).[French]
L'invention concerne un système de capteur (2) pour détecter un environnement, comprenant — un dispositif optique (6) pour générer un signal de porteuse optique (7) et — un dispositif de transmission (4) qui est conçu pour émettre des signaux électriques en émission (16, 17, 18) qui sont basés sur le signal de porteuse optique (7), ayant : — un modulateur électro-optique (8) qui a un point de travail spécifié (10), — le modulateur électro-optique (8) étant conçu pour générer une pluralité de signaux optiques en émission (9) sur la base du point de travail spécifié (10) et du signal de porteuse optique (7) de telle sorte que la pluralité de signaux optiques en émission (9) ont des bandes de fréquence (20, 21, 22) qui diffèrent les unes des autres, et — le dispositif de transmission (4) étant conçu pour convertir la pluralité de signaux optiques en émission (9) en une pluralité de signaux électriques en émission (16, 17, 18) et pour émettre la pluralité de signaux électriques en émission (16, 17, 18) au moyen d'au moins une unité de transmission radio (12, 13, 14). L'invention concerne en outre un procédé et un véhicule à moteur (2).
