WO2024245652 - VERFAHREN ZUR ERFASSUNG VON QUALITÄTSINFORMATIONEN ZU FUNKVERBINDUNGEN
National phase entry is expected:
Publication Number
WO/2024/245652
Publication Date
05.12.2024
International Application No.
PCT/EP2024/061373
International Filing Date
25.04.2024
Title **
[German]
VERFAHREN ZUR ERFASSUNG VON QUALITÄTSINFORMATIONEN ZU FUNKVERBINDUNGEN
[English]
METHOD FOR ACQUIRING QUALITY-RELATED INFORMATION ABOUT RADIO CONNECTIONS
[French]
PROCÉDÉ D'ACQUISITION D'INFORMATIONS RELATIVES À LA QUALITÉ CONCERNANT DES CONNEXIONS RADIO
Applicants **
HUF HÜLSBECK & FÜRST GMBH & CO. KG
Steeger Str. 17
42551 Velbert, DE
Inventors
BEIER, Phillip
Loher Straße 115
58256 Ennepetal, DE
DÖRING, Simon
Stettiner Str.28
42579 Heiligenhaus, DE
DÖRING, Tobias
Stettiner Str.28
42579 Heiligenhaus, DE
METZE, Mirko
Immanuel-Kant-Höfe 14
42579 Heiligenhaus, DE
MASCHLANKA, Matthias
Elsbeth-Eich-Weg 5
46485 Wesel, DE
Priority Data
102023114537.1
02.06.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1018 | |
| EPO | Filing, Examination | 4575 | |
| Japan | Filing | 587 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9464 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Verfahren zur ortsaufgelösten Erfassung von Qualitätsinformationen über drahtlose Kommunikationsverbindungen, wobei ein Messobjekt an einer räumlichen Position angeordnet wird, welches eine Messobjekt-Kommunikationseinrichtung zur drahtlosen Kommunikation aufweist. Eine Kamera ist auf das Messobjekt ausgerichtet, welche das Messobjekt sowie ein an das Messobjekt angrenzenden Raumbereich als räumlicher Messbereich erfasst. In dem räumlichen Messbereich ist eine mobile, fernsteuerbare mit von der Kamera erfassbaren Markierungen versehene Messeinrichtung angeordnet. Die Messeinrichtung ist mit einer Messeinrichtungs-Kommunikationseinrichtung gekoppelt ist, welche in drahtloser Kommunikation mit der Messobjekt-Kommunikationseinrichtung ausgebildet ist. Die Bilddaten der Kamera werden für eine Positionsbestimmung der fernsteuerbaren Messeinrichtung ausgelesen, und ein Qualitätswert der drahtlosen Kommunikationsverbindung zwischen der Messeinrichtungs-Kommunikationseinrichtung und der Messobjekt-Kommunikationseinrichtung wird erfasst und gespeichert.[English]

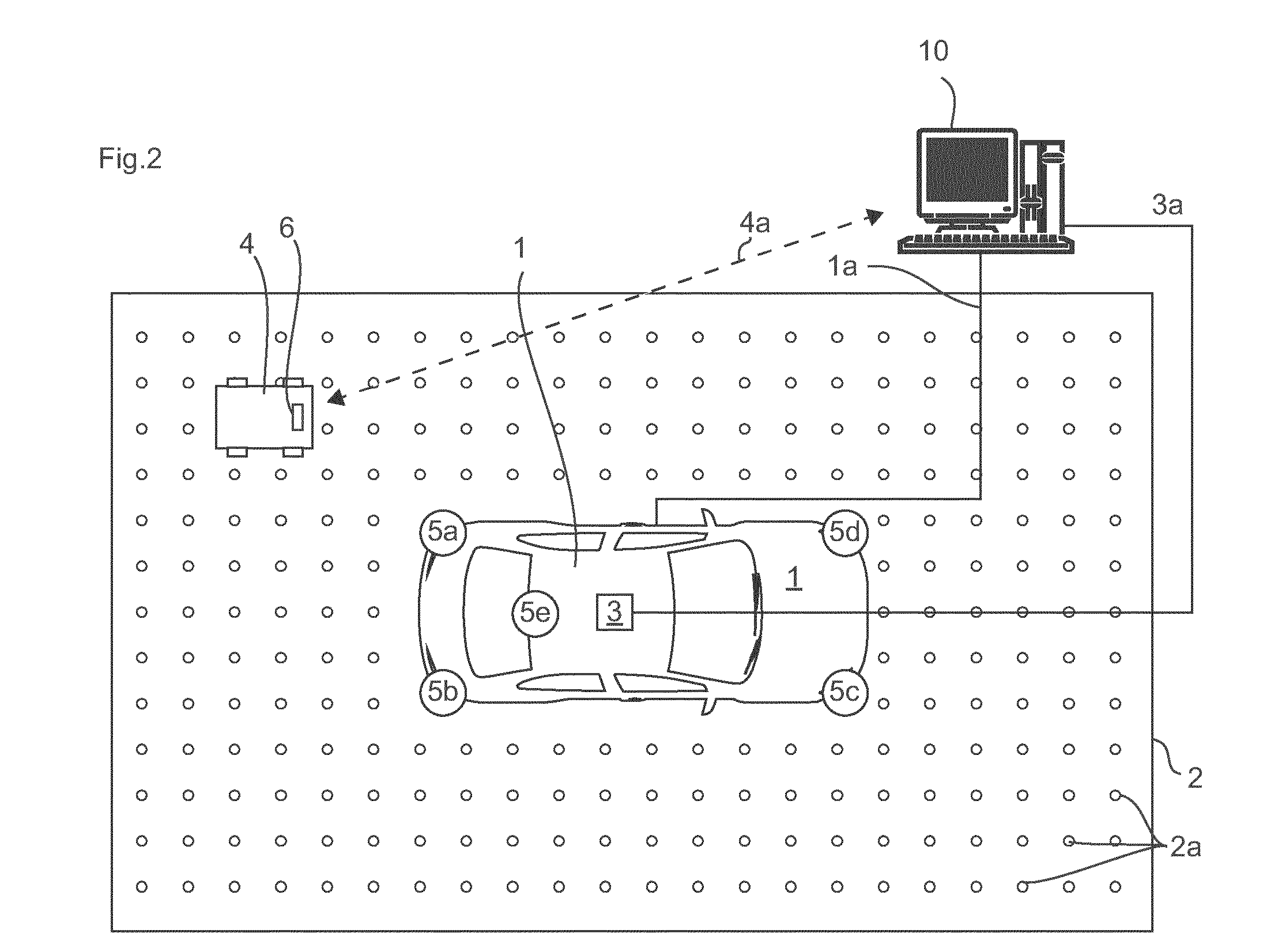

The invention relates to a method for the spatially resolved acquisition of quality-related information regarding wireless communication connections, wherein a test object is arranged at a spatial position and has a test object communication unit for wireless communication. A camera is directed to the test object and captures the test object and an adjacent surrounding space as a spatial measurement region. A mobile, remotely controllable measuring device with markings that can be detected by the camera is arranged in the spatial measurement region. The measuring device is coupled to a measuring device communication unit, which is designed to communicate wirelessly with the test object communication unit. The image data from the camera is read to determine the position of the remotely controllable measuring device, and a quality value of the wireless communication connection between the measuring device communication unit and the test object communication unit is acquired and stored.[French]
L'invention concerne un procédé d'acquisition à résolution spatiale d'informations relatives à la qualité concernant des connexions de communication sans fil, un objet de test étant disposé à une position spatiale et comprenant une unité de communication d'objet de test pour une communication sans fil. Un dispositif de prise de vues est dirigée vers l'objet de test et capture l'objet de test et un espace environnant adjacent en tant que région de mesure spatiale. Un dispositif de mesure mobile pouvant être commandé à distance avec des marquages qui peuvent être détectés par le dispositif de prise de vues est disposé dans la région de mesure spatiale. Le dispositif de mesure est couplé à une unité de communication de dispositif de mesure, qui est conçue pour communiquer sans fil avec l'unité de communication d'objet de test. Les données d'image provenant du dispositif de prise de vues sont lues pour déterminer la position du dispositif de mesure pouvant être commandé à distance, et une valeur de qualité de la connexion de communication sans fil entre l'unité de communication de dispositif de mesure et l'unité de communication d'objet de test est acquise et stockée.
