WO2024218226 - ELEKTRISCHE MASCHINE MIT DREHENDEM TRANSFORMATOR UND FAHRZEUG MIT EINEM DERARTIGEN ELEKTROMOTOR
National phase entry is expected:
Publication Number
WO/2024/218226
Publication Date
24.10.2024
International Application No.
PCT/EP2024/060580
International Filing Date
18.04.2024
Title **
[German]
ELEKTRISCHE MASCHINE MIT DREHENDEM TRANSFORMATOR UND FAHRZEUG MIT EINEM DERARTIGEN ELEKTROMOTOR
[English]
ELECTRIC MACHINE WITH ROTATING TRANSFORMER AND VEHICLE WITH AN ELECTRIC MOTOR OF THIS TYPE
[French]
MACHINE ÉLECTRIQUE À TRANSFORMATEUR ROTATIF ET VÉHICULE ÉQUIPÉ D'UN TEL MOTEUR ÉLECTRIQUE
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
BENDER, Jörg
Harfenstraße 2 A
97080 Würzburg, DE
DIECKHOFF, Tobias
Frankenstr. 155
97078 Würzburg, DE
Priority Data
102023203679.7
21.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1078 | |
| EPO | Filing, Examination | 4684 | |
| Japan | Filing | 530 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9502 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

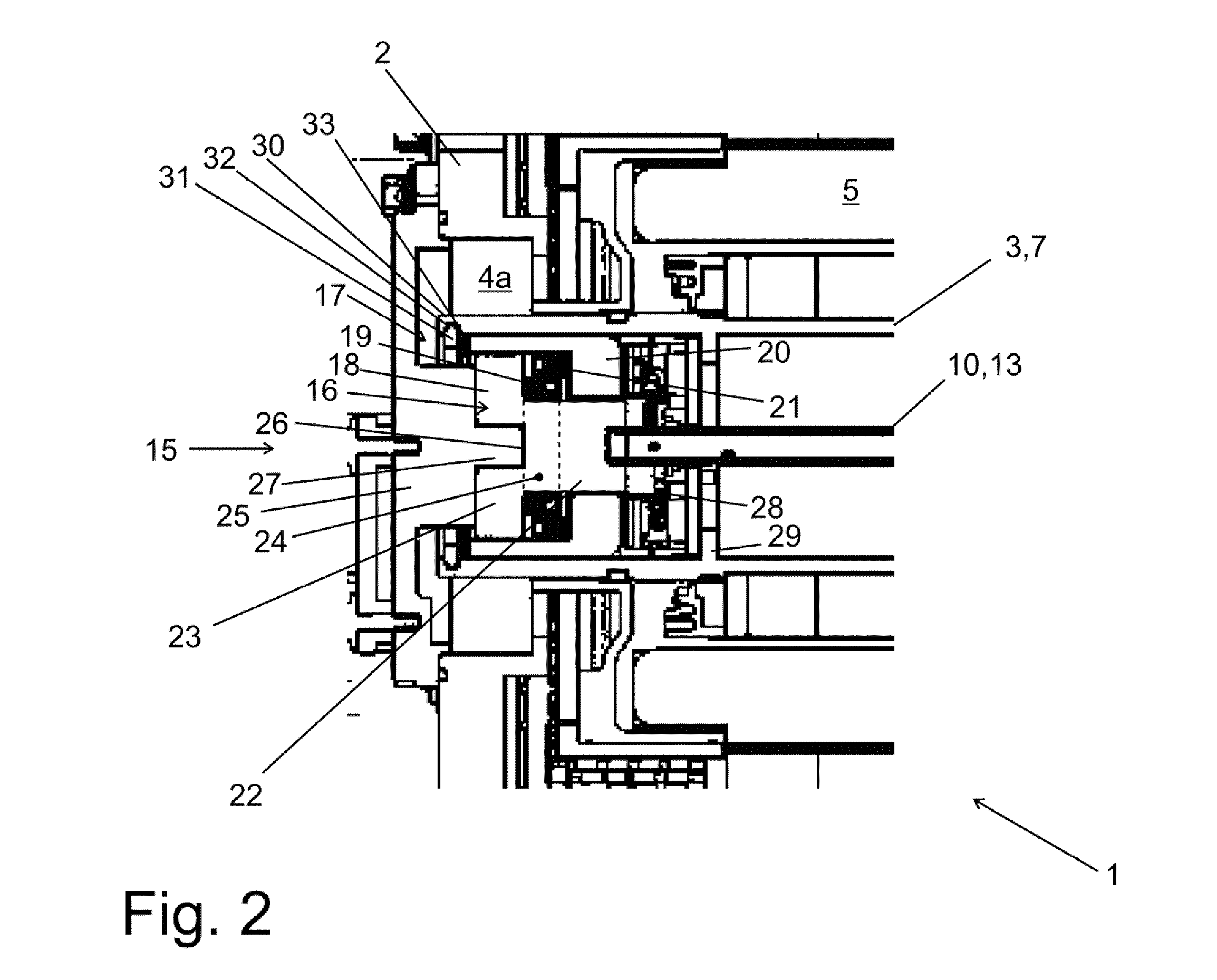

Es wird eine elektrische Maschine (1) für ein Fahrzeug offenbart, dass ein Gehäuse (2), eine Rotorbaugruppe (3) aufweist. Dabei ist die Rotorbaugruppe (3) im Gehäuse (2) auf einem Rotorwellenabschnitt (7) um eine Drehachse drehbar gelagert. Eine Leistungsübertragungsvorrichtung (15) zum Übertragen von elektrischer Leistung zur Rotorbaugruppe (3) ist vorgesehen. Die Leistungsübertragungsvorrichtung (15) umfasst eine Primärseiteneinrichtung (16) bestehend aus einem Primärkern (18) und einer Primärspule (19) sowie eine Sekundärseiteneinrichtung (17) bestehend aus einem Sekundärkern (20) und einer Sekundärspule (21). Dabei ist die Primärseiteneinrichtung (16) gehäusefest angeordnet und die Sekundärseiteneinrichtung (17) ist drehfest mit der Rotorbaugruppe (3) verbunden. Dabei weist der Primärkern (18) im axialen Bereich der Primärspule (19) einen Vollkörperbereich (24), z.B. aus Ferritmaterial, auf.[English]
