WO2024218073 - ELEKTROLYSEURSYSTEM SOWIE VERFAHREN ZUM REGELN UND/ODER STEUERN EINES ELEKTROLYSEURSYSTEMS
National phase entry is expected:
Publication Number
WO/2024/218073
Publication Date
24.10.2024
International Application No.
PCT/EP2024/060265
International Filing Date
16.04.2024
Title **
[German]
ELEKTROLYSEURSYSTEM SOWIE VERFAHREN ZUM REGELN UND/ODER STEUERN EINES ELEKTROLYSEURSYSTEMS
[English]
ELECTROLYSER SYSTEM AND METHOD FOR THE OPEN-LOOP AND/OR CLOSED LOOP CONTROL OF AN ELECTROLYSER SYSTEM
[French]
SYSTÈME ÉLECTROLYSEUR ET PROCÉDÉ DE COMMANDE EN BOUCLE OUVERTE ET/OU EN BOUCLE FERMÉE D'UN SYSTÈME ÉLECTROLYSEUR
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
KUNZ, Philip
Ludwig-Duerr-Str. 5
70771 Leinfelden-Echterdingen, DE
STEINER, Dietmar
Schubertstr. 31
73642 Welzheim, DE
Priority Data
102023203534.0
18.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1078 | |
| EPO | Filing, Examination | 4684 | |
| Japan | Filing | 530 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9502 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

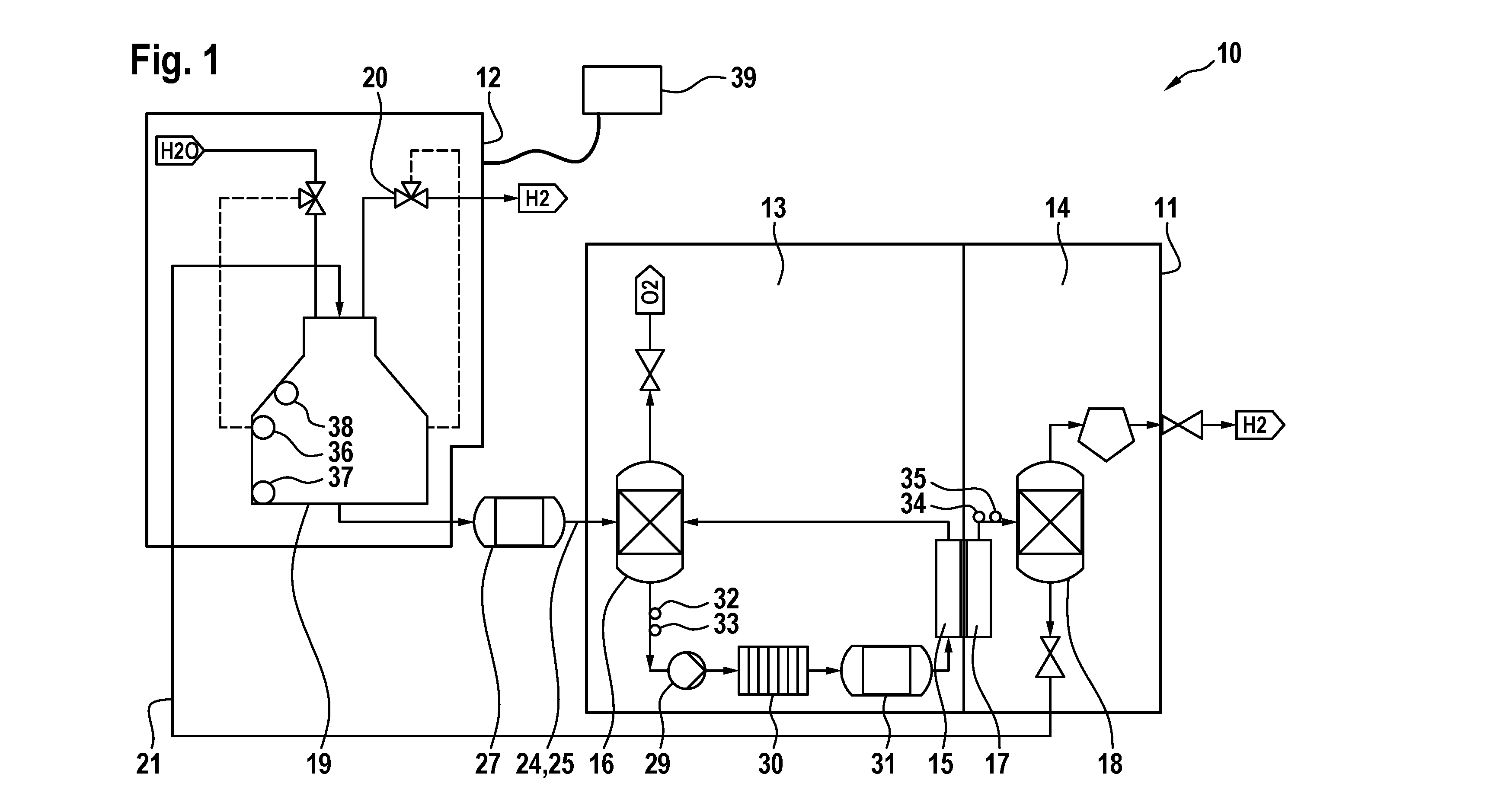

Es wird ein Elektrolyseursystem (10) mit einem Elektrolyseur (11) und einem Wasseraufbereitungskreislauf (12), wobei der Elektrolyseur (11) einen Anodenkreislauf (13) und einen Kathodenkreislauf (14) aufweist, wobei der Anodenkreislauf (13) mindestens eine Anode (15) und einen Sauerstoffabscheider (16) zum Abscheiden von Sauerstoff aufweist, und wobei der Kathodenkreislauf (14) mindestens eine Kathode (17) und einen Wasserstoffabscheider (18) zum Abscheiden von Wasserstoff aufweist, und wobei eine Hochdruckleitung (21) zum Transport von Reinstwasser (22) aus der Kathode (17) über den Wasserstoffabscheider (18) des Kathodenkreislaufs (14) zu einem Wasserreservoir (19) des Wasseraufbereitungskreislaufs (12) vorgesehen ist, und wobei eine Niederdruckleitung (24) zum Transport von Wasser (25) aus dem Wasserreservoir (19) des Wasseraufbereitungskreislaufs (12) über den Sauerstoffabscheider (16) zu der Anode (15) des Anodenkreislaufs (13) vorgesehen ist, wobei der Wasseraufbereitungskreislauf (12) ein Wasserreservoir (19) mit einem Druckhalteventil (20) zum Halten eines Drucks in dem Wasserreservoir (19) aufweist, vorgeschlagen.[English]
The invention relates to an electrolyser system (10) with an electrolyser (11) and a water treatment circuit (12), wherein the electrolyser (11) has an anode circuit (13) and a cathode circuit (14), wherein the anode circuit (13) has at least one anode (15) and an oxygen separator (16) for separating oxygen, and wherein the cathode circuit (14) has at least one cathode (17) and a hydrogen separator (18) for separating hydrogen, and wherein a high-pressure line (21) is provided for transporting ultrapure water (22) from the cathode (17) via the hydrogen separator (18) of the cathode circuit (14) to a water reservoir (19) of the water treatment circuit (12), and wherein a low-pressure line (24) is provided for transporting water (25) from the water reservoir (19) of the water treatment circuit (12) via the oxygen separator (16) to the anode (15) of the anode circuit (13), wherein the water treatment circuit (12) comprises a water reservoir (19) with a pressure sustaining valve (20) for maintaining a pressure in the water reservoir (19).[French]
L'invention concerne un système électrolyseur (10) doté d'un électrolyseur (11) et d'un circuit de traitement d'eau (12), l'électrolyseur (11) ayant un circuit d'anode (13) et un circuit de cathode (14), le circuit d'anode (13) ayant au moins une anode (15) et un séparateur d'oxygène (16) pour séparer l'oxygène, et le circuit de cathode (14) ayant au moins une cathode (17) et un séparateur d'hydrogène (18) pour séparer l'hydrogène, et une conduite haute pression (21) étant prévue pour transporter de l'eau ultrapure (22) entre la cathode (17) par l'intermédiaire du séparateur d'hydrogène (18) du circuit de cathode (14) et un réservoir d'eau (19) du circuit de traitement d'eau (12), et une conduite basse pression (24) étant prévue pour transporter de l'eau (25) du réservoir d'eau (19) entre le circuit de traitement d'eau (12) par l'intermédiaire du séparateur d'oxygène (16) et l'anode (15) du circuit d'anode (13), le circuit de traitement d'eau (12) comprenant un réservoir d'eau (19) avec une soupape de maintien de pression (20) pour maintenir une pression dans le réservoir d'eau (19).
