WO2024240417 - UNTERBODENELEMENT MIT SENSOREINRICHTUNG FÜR EIN MEDIUM, BATTERIEANORDNUNG MIT UNTERBODENELEMENT UND KRAFTFAHRZEUG MIT BATTERIEANORDNUNG
National phase entry:
Publication Number
WO/2024/240417
Publication Date
28.11.2024
International Application No.
PCT/EP2024/060214
International Filing Date
16.04.2024
Title **
[German]
UNTERBODENELEMENT MIT SENSOREINRICHTUNG FÜR EIN MEDIUM, BATTERIEANORDNUNG MIT UNTERBODENELEMENT UND KRAFTFAHRZEUG MIT BATTERIEANORDNUNG
[English]
UNDERBODY ELEMENT HAVING SENSOR DEVICE FOR A MEDIUM, BATTERY ARRANGEMENT HAVING UNDERBODY ELEMENT, AND MOTOR VEHICLE HAVING BATTERY ARRANGEMENT
[French]
ÉLÉMENT DE DESSOUS DE CAISSE COMPRENANT UN DISPOSITIF DE DÉTECTION POUR UN MILIEU, ENSEMBLE BATTERIE COMPRENANT UN ÉLÉMENT DE DESSOUS DE CAISSE ET VÉHICULE AUTOMOBILE COMPRENANT UN ENSEMBLE BATTERIE
Applicants **
AUDI AG
Auto-Union-Str. 1
85057 Ingolstadt, DE
Inventors
STADLER, Manfred
Sudetelandstraße 1 1/2
86633 Neugurg, DE
STOLL, Oliver
Kobersdorfer Ring 17
69429 Waldbrunn, DE
SALEWSKI, Michael
Birkenweg 25
31162 Bad Salzdetfurth, DE
Priority Data
102023113451.5
23.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 992 | |
| EPO | Filing, Examination | 4666 | |
| Japan | Filing | 597 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9540 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Beschrieben wird ein Unterbodenelement (10) zur Abdeckung einer Unterseite einer Batteriespeichereinheit (12) eines Kraftfahrzeugs (100) mit zumindest teilweise elektrischem Antrieb, mit wenigstens einem flächig oder kanalartig ausgebildeten Hohlraum (16), welcher der Batteriespeichereinheit (12) zugewandt ist. Dabei ist vorgesehen, dass in dem wenigstens einen Hohlraum (16) wenigstens eine Sensoreinrichtung (20) angeordnet ist, die dazu eingerichtet ist, das Vorhandensein von einem Medium, insbesondere einer Flüssigkeit (W, E), in dem Hohlraum (16) zu erfassen. Ferner werden eine Batterieanordnung mit einem solchen Unterbodenelement (10) und ein Kraftfahrzeug mit einer solchen Batterieanordnung beschrieben.[English]

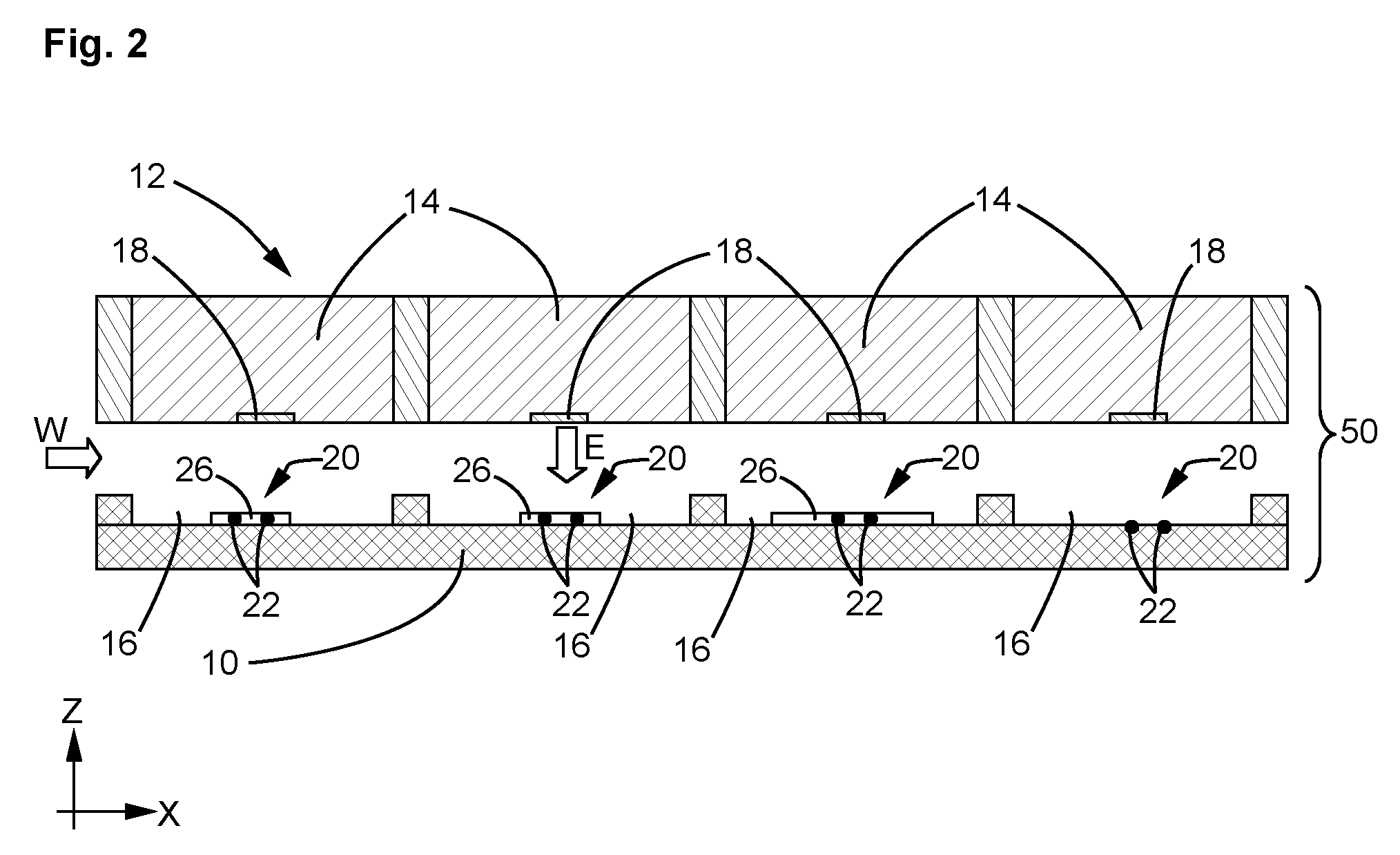

The invention relates to an underbody element (10) for covering an underside of a battery pack unit (12) of a motor vehicle (100) with at least partially electric drive, comprising at least one flat or channel-like cavity (16) which faces the battery pack unit (12). At least one sensor device (20) is arranged in the at least one cavity (16) and is configured to detect the presence of a medium, in particular a liquid (W, E), in the cavity (16). The invention also relates to a battery arrangement having such an underbody element (10) and to a motor vehicle having such a battery arrangement.[French]
L'invention concerne un élément de dessous de caisse (10) destiné à recouvrir une face inférieure d'une unité d'accumulation de batterie (12) d'un véhicule automobile (100) à entraînement au moins partiellement électrique, comprenant au moins une cavité (16) de forme plate ou en forme de canal, qui est tournée vers l'unité d'accumulation de batterie (12). Selon l'invention, au moins un dispositif de détection (20) disposé dans la ou les cavités (16) est conçu pour détecter la présence d'un milieu, en particulier d'un liquide (W, E), dans la cavité (16). Cette invention concerne en outre un ensemble batterie comprenant un tel élément de dessous de caisse (10) et un véhicule automobile équipé d'un tel ensemble batterie.
