WO2024218051 - SICHERUNGSELEMENT FÜR EINEN ELEKTROMOTOR
National phase entry is expected:
Publication Number
WO/2024/218051
Publication Date
24.10.2024
International Application No.
PCT/EP2024/060213
International Filing Date
16.04.2024
Title **
[German]
SICHERUNGSELEMENT FÜR EINEN ELEKTROMOTOR
[English]
SECURING ELEMENT FOR AN ELECTRIC MOTOR
[French]
ÉLÉMENT DE FIXATION POUR UN MOTEUR ÉLECTRIQUE
Applicants **
BROSE FAHRZEUGTEILE SE & CO. KOMMANDITGESELLSCHAFT, WÜRZBURG
Ohmstraße 2a
97076 Würzburg, DE
Inventors
KOCH, Kevin
Habichtstraße 37a
90766 Fürth, DE
GEILING, Christian
Am Lerchenberg 26
97234 Reichenberg, DE
HAUCK, Peter
Randersackerer Straße 13
97218 Gerbrunn, DE
Priority Data
102023203538.3
18.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 940 | |
| EPO | Filing, Examination | 4686 | |
| Japan | Filing | 529 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 3235 |
Total: 9965 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

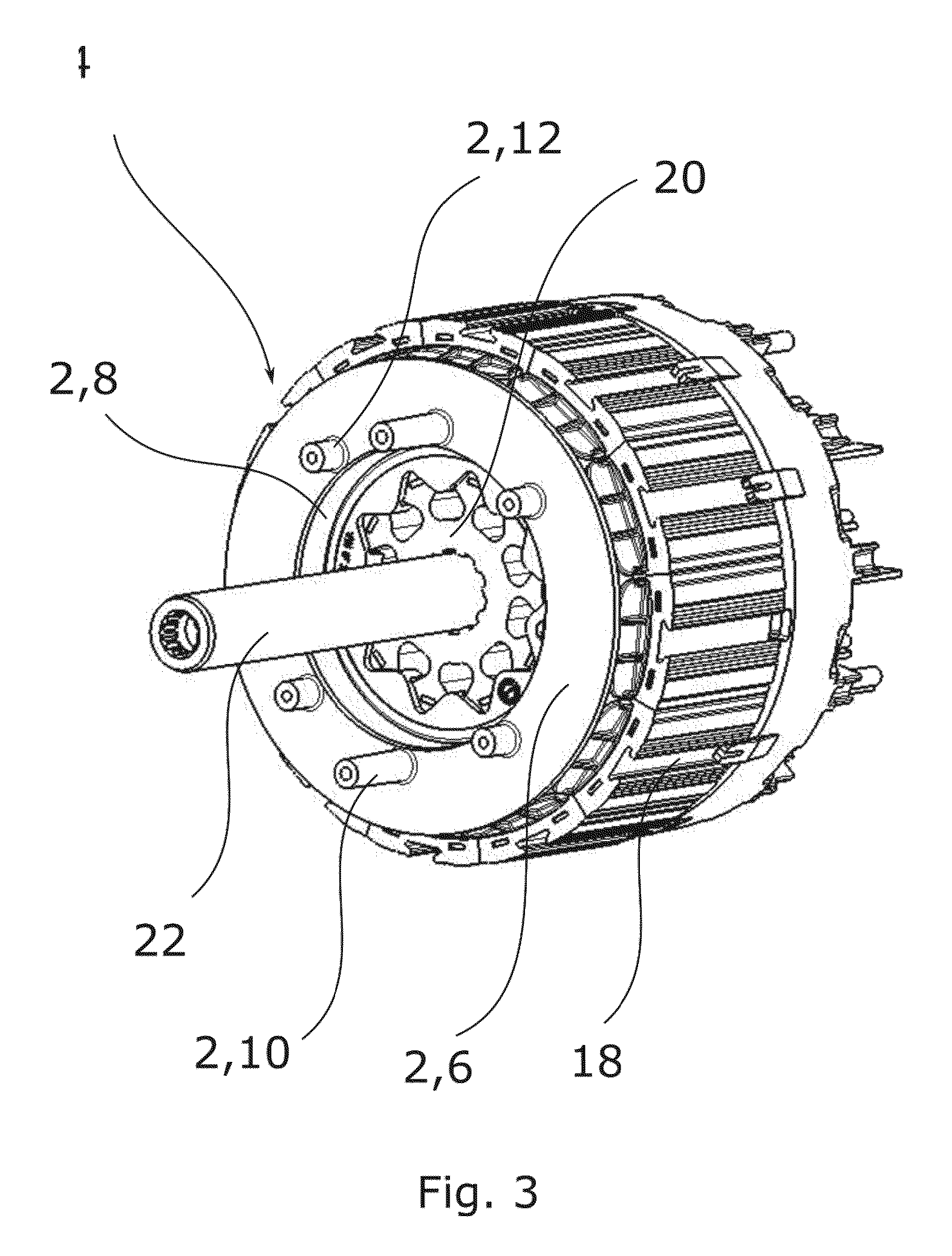

Die Erfindung betrifft ein Sicherungselement (2, 2') für eine Transportsicherung eines Elektromotors (4). Diese umfasst einen, insbesondere kreisringförmigen oder kreisbogenförmigen, Grundabschnitt (6, 6'), wobei am Grundabschnitt (6) ein Abstandselement (8) als Kollisionsschutz für eine Kollision eines Rotor (20) und eines Stator (18) des Elektromotors (4) angeordnet ist, wobei das Abstandselement (8) in Axialrichtung (A) zum Grundabschnitt emporsteht, oder wobei der Grundabschnitt (6') eine Aussparung (14) für eine Rotorwelle (22) des Elektromotors (4) aufweist, wobei der Grundabschnitt in die Aussparung ragende Rippen (16) zur Fixierung der Rotorwelle (22) aufweist.[English]
The invention relates to a securing element (2, 2') for securing an electric motor (4) during transport. This comprises an in particular annular or arcuate main portion (6, 6'), wherein: a spacer element (8) is located on the main portion (6) as collision protection against a collision of a rotor (20) and a stator (18) of the electric motor (4); the spacer element (8) protrudes in the axial direction (A) with respect to the main portion; or the main portion (6') comprises a recess (14) for a rotor shaft (22) of the electric motor (4); the main portion comprises ribs (16) projecting into the recess for fixing the rotor shaft (22).[French]
L'invention concerne un élément de fixation (2, 2') destiné à fixer un moteur électrique (4) pendant le transport. Ceci comprend une partie principale annulaire ou arquée spécifique (6, 6'), dans laquelle : un élément d'espacement (8) est situé sur la partie principale (6) en tant que protection contre les collisions contre une collision d'un rotor (20) et d'un stator (18) du moteur électrique (4) ; l'élément d'espacement (8) fait saillie dans le sens axial (A) par rapport à la partie principale ; ou la partie principale (6') comprend un évidement (14) pour un arbre de rotor (22) du moteur électrique (4) ; la partie principale comprend des nervures (16) faisant saillie dans l'évidement pour fixer l'arbre de rotor (22).
