WO2024235522 - WASSERSTOFFVERSORGUNGSSYSTEM FÜR EINE BRENNKRAFTMASCHINE
National phase entry is expected:
Publication Number
WO/2024/235522
Publication Date
21.11.2024
International Application No.
PCT/EP2024/059448
International Filing Date
08.04.2024
Title **
[German]
WASSERSTOFFVERSORGUNGSSYSTEM FÜR EINE BRENNKRAFTMASCHINE
[English]
HYDROGEN SUPPLY SYSTEM FOR AN INTERNAL COMBUSTION ENGINE
[French]
SYSTÈME D'ALIMENTATION EN HYDROGÈNE POUR UN MOTEUR À COMBUSTION INTERNE
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
KREMER, Andreas
Kuckuckweg 16
71336 Waiblingen, DE
WEHLING, Tobias
Vesouler Str. 7
70839 Gerlingen, DE
Priority Data
102023204553.2
16.05.2023
DE
102023204922.8
26.05.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1004 | |
| EPO | Filing, Examination | 4655 | |
| Japan | Filing | 594 | |
| South Korea | Filing | 608 | |
| USA | Filing, Examination | 2635 |
Total: 9496 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft ein Wasserstoffversorgungssystem für eine Brennkraftmaschine mit einem eingangsseitigen Hochdruckbereich (A), mit einem ausgangsseitigen Niederdruckbereich (C) und einem fluidisch zwischen dem Hochdruckbereich (A) und dem Niederdruckbereich (C) angeordneten Mitteldruckbereich (B), wobei eine mechanische Druckmindervorrichtung (15) zur Absenkung eines Hochdrucks im Hochdruckbereich (A) auf einen Mitteldruck im Mitteldruckbereich (B) vorgesehen ist und wobei eine elektrisch ansteuerbare Druckmindervorrichtung (23) zur Absenkung des Mitteldrucks im Mitteldruckbereich (B) auf einen Niederdruck im Niederdruckbereich (C) vorgesehen ist. Hierbei ist vorgesehen, dass im Mitteldruckbereich (B) und/oder im Niederdruckbereich (C) ein Druckbegrenzungsventil (17) und stromabwärts von diesem ein Absperrventil (22) angeordnet sind. Das erfindungsgemäße Wasserstoffversorgungssystem kann insbesondere aus einer einzigen Wasserstoffversorgungseinheit bestehen („One-Box-Lösung").[English]

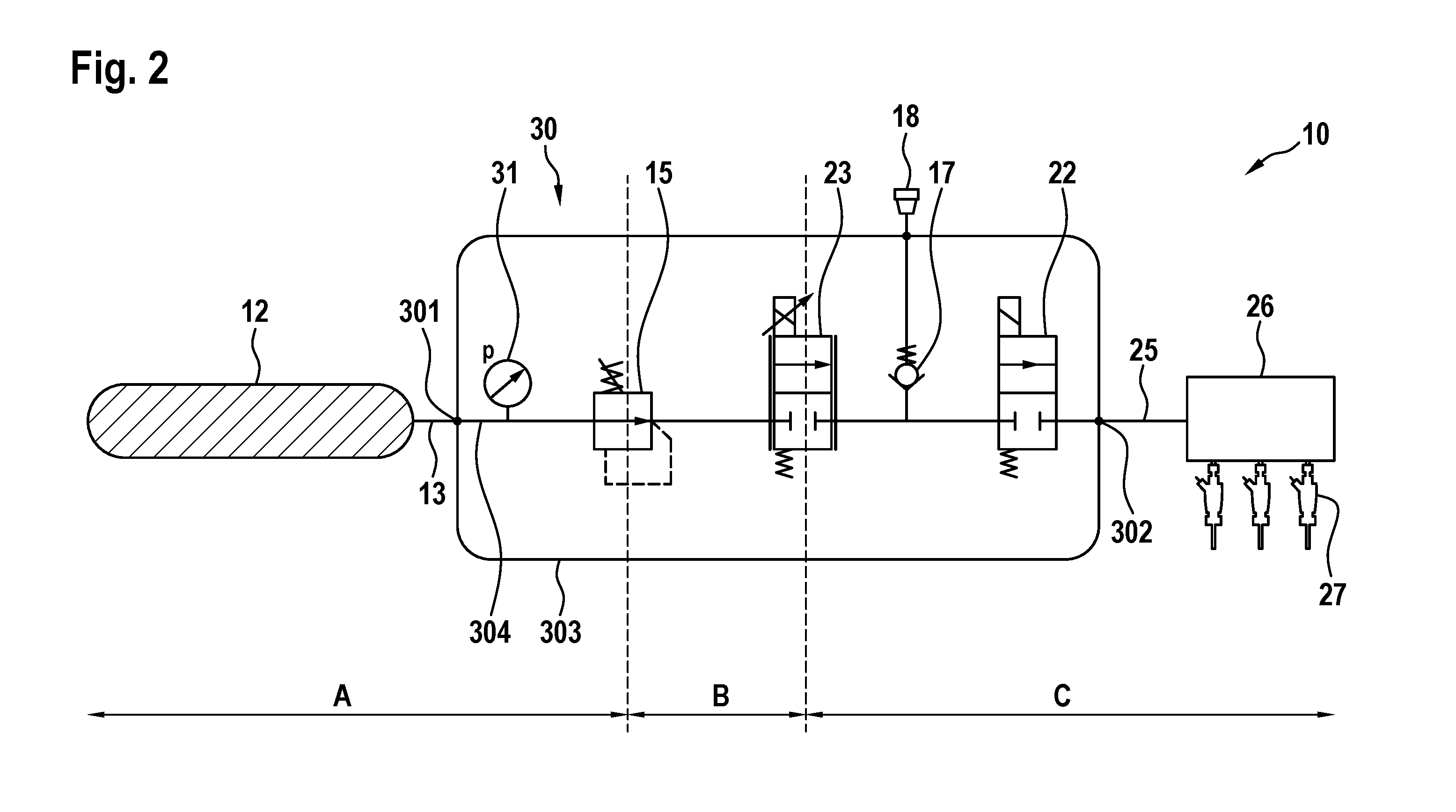

The invention relates to a hydrogen supply system for an internal combustion engine with an inlet-side high-pressure region (A), with an outlet-side low-pressure region (C) and with a medium-pressure region (B) which is arranged fluidically between the high-pressure region (A) and the low-pressure region (C), wherein a mechanical pressure-reducing device (15) is provided to lower a high pressure in the high-pressure region (A) to a medium pressure in the medium-pressure region (B), and wherein an electrically actuable pressure-reducing device (23) is provided to lower the medium pressure in the medium-pressure region (B) to a low pressure in the low-pressure region (C). It is provided here that a pressure-limiting valve (17) and, downstream of the latter, a shut-off valve (22) are arranged in the medium-pressure region (B) and/or in the low-pressure region (C). The hydrogen supply system according to the invention can comprise, in particular, a single hydrogen supply unit ("one-box solution").[French]
L'invention concerne un système d'alimentation en hydrogène pour un moteur à combustion interne doté d'une zone haute pression (A) côté entrée, d'une zone basse pression (C) côté sortie et d'une zone moyenne pression (B) qui est disposée fluidiquement entre la zone haute pression (A) et la zone basse pression (C), un dispositif de réduction mécanique de pression (15) étant prévu pour abaisser une haute pression dans la zone haute pression (A) à une pression moyenne dans la zone moyenne pression (B), et un dispositif de réduction de pression (23) pouvant être actionné électriquement étant prévu pour abaisser la pression moyenne dans la zone moyenne pression (B) à une basse pression dans la zone basse pression (C). Selon l'invention, une soupape de limitation de pression (17) et, en aval de celle-ci, un robinet d'arrêt (22) sont disposés dans la zone moyenne pression (B) et/ou dans la zone basse pression (C). Le système d'alimentation en hydrogène selon l'invention peut comprendre, en particulier, une seule unité d'alimentation en hydrogène (« solution tout-en-un »).
