WO2024208925 - SPRIRAL JET MILL WITH MULTIPLE PRODUCT INJECTOR NOZZLES AND METHOD OF MILLING A GRANULAR PRODUCT
National phase entry is expected:
Publication Number
WO/2024/208925
Publication Date
10.10.2024
International Application No.
PCT/EP2024/059101
International Filing Date
03.04.2024
Title **
[English]
SPRIRAL JET MILL WITH MULTIPLE PRODUCT INJECTOR NOZZLES AND METHOD OF MILLING A GRANULAR PRODUCT
[French]
BROYEUR À JET EN SPIRALE DOTÉ DE MULTIPLES BUSES D'INJECTEUR DE PRODUIT ET PROCÉDÉ DE BROYAGE D'UN PRODUIT GRANULAIRE
Applicants **
KRONOS INTERNATIONAL INC.
Peschstrasse 5
51373 Leverkusen, DE
Inventors
FRIEDRICH, Jörg
Unterbüscherhof 66
42799 Leichlingen, DE
SANDROCK, Martin
Horster Strasse 25 B
45279 Essen, DE
Priority Data
23166851.8
05.04.2023
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1104 | |
| EPO | Filing, Examination | 4976 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9821 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

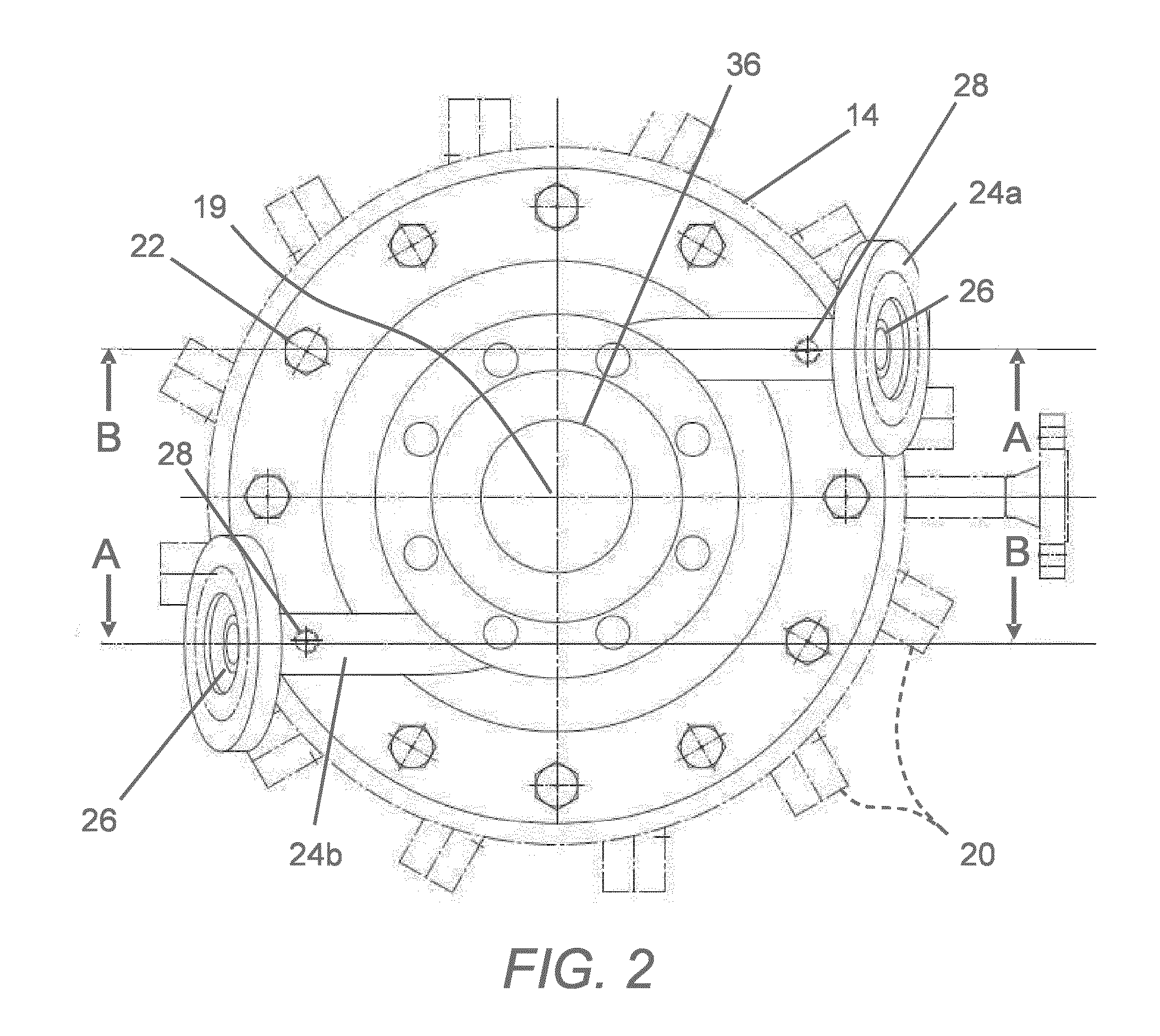

A spiral jet mill for grinding granular product, such as TiO2 particles, includes multiple, such as at least two product injector nozzles for mixing and injecting a corresponding number of streams of steam or other pressurized gas and the granular product into the grinding chamber. In use, the ratio of total pressurized gas, such as the sum of all input steam and grinding steam injected into the grinding chamber, to granular product, such as TiO2 pigment particles, is preferably less than the corresponding ratio used in conventional processes so as to realize energy savings relative to the amount of steam or other pressurized gas that is used per unit of granular product that is milled.[French]
Broyeur à jet en spirale pour broyer un produit granulaire, par exemple des particules de TiO2, qui comprend de multiples buses d'injecteur de produit, par exemple au moins deux, pour mélanger et injecter un nombre correspondant de flux de vapeur ou d'un autre gaz sous pression et le produit granulaire dans la chambre de broyage. Lors de l'utilisation, le rapport du gaz sous pression total, par exemple la somme de la totalité de la vapeur d'entrée et de la vapeur de broyage injectée dans la chambre de broyage, sur le produit granulaire, par exemple des particules de pigment de TiO2, est de préférence inférieur au rapport correspondant utilisé dans des procédés classiques de façon à réaliser des économies d'énergie par rapport à la quantité de vapeur ou d'un autre gaz sous pression qui est utilisé par unité de produit granulaire qui est broyé.
