WO2024208706 - HAIRPIN-WICKLUNG MIT MODIFIZIERTEM RÜCKSPRUNGBEREICH
National phase entry is expected:
Publication Number
WO/2024/208706
Publication Date
10.10.2024
International Application No.
PCT/EP2024/058348
International Filing Date
27.03.2024
Title **
[German]
HAIRPIN-WICKLUNG MIT MODIFIZIERTEM RÜCKSPRUNGBEREICH
[English]
HAIRPIN WINDING WITH MODIFIED RETURN REGION
[French]
ENROULEMENT À ÉPINGLES À CHEVEUX AVEC RÉGION DE RETOUR MODIFIÉE
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
WINKLER, Julian
Am Mönchhof 2
97725 Elfershausen, DE
Priority Data
102023203093.4
04.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 933 | |
| EPO | Filing, Examination | 4624 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9298 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft eine Wicklung mit Hairpins für eine elektrische Komponente einer elektrischen Maschine mit zumindest einer Phase, einer Lochzahl von mindestens drei und zwei oder drei parallel geschalteten Spulensträngen pro Spule und Phase. Die Wicklung erstreckt sich über eine erste äußere Lage mehrere mittlere Lagen, und eine zweite äußere Lage mit einer wechselnden Wickelrichtung. Der Wechsel der Wickelrichtung erfolgt in einem Rücksprungbereich (4) über jeweils einen als Rücksprung-Hairpin bezeichneten Hairpin pro Spulenstrang in einer der äußeren Lagen auf einer Kopfseite (1) der Wicklung. Wenigstens zwei der Rücksprung-Hairpins 5 weisen einen Wickelschritt auf, der von einem Standard-Wickelschritt sWS abweicht.[English]

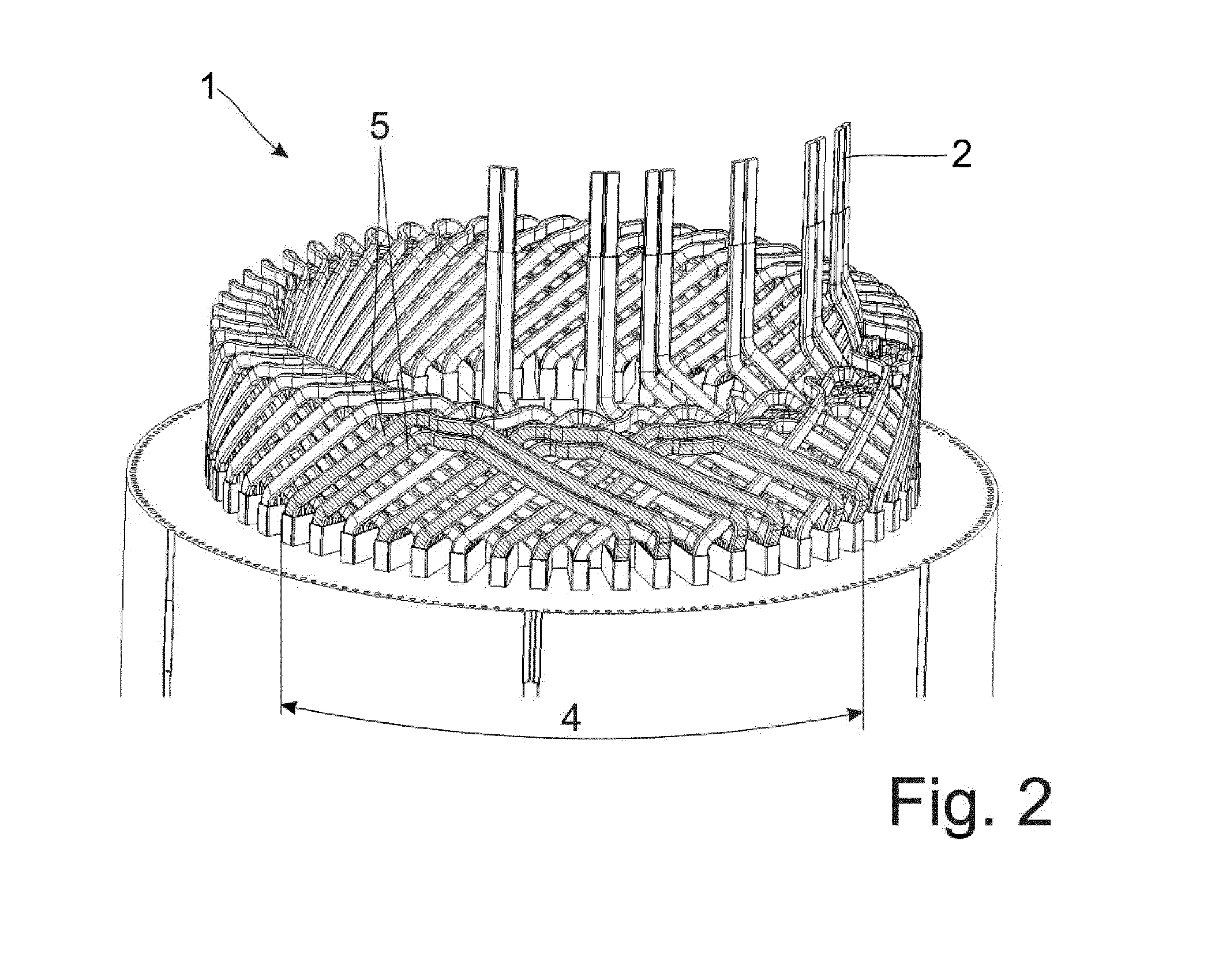

The invention relates to a winding with hairpins for an electric component of an electric machine with at least one phase, a number of holes of at least three, and two or three coil strands connected in parallel per coil and phase. The winding extends over a first outer layer, several middle layers and a second outer layer with a changing winding direction. The winding direction changes in a return region (4) via in each case one hairpin, called a return hairpin, per coil strand in one of the outer layers on a head side (1) of the winding. At least two of the return hairpins have a winding pitch that deviates from a standard winding pitch sWS.[French]
L'invention concerne un enroulement avec des épingles à cheveux pour un composant électrique d'une machine électrique avec au moins une phase, un nombre de trous d'au moins trois, et deux ou trois brins de bobine connectés en parallèle par bobine et phase. L'enroulement s'étend sur une première couche externe, plusieurs couches intermédiaires et une seconde couche externe avec une direction d'enroulement variable. La direction d'enroulement change dans une zone de retour (4) par l'intermédiaire d'une épingle à cheveux, appelée épingle à cheveux de retour, par brin de bobine dans l'une des couches externes sur un côté de tête (1) de l'enroulement. Au moins deux des épingles à cheveux de retour ont un pas d'enroulement qui s'écarte d'un pas d'enroulement standard sWS.
