WO2024208694 - WICKLUNG MIT COVERPINS
National phase entry:
Publication Number
WO/2024/208694
Publication Date
10.10.2024
International Application No.
PCT/EP2024/058258
International Filing Date
27.03.2024
Title **
[German]
WICKLUNG MIT COVERPINS
[English]
WINDING WITH COVER PINS
[French]
ENROULEMENT AVEC BROCHES DE RECOUVREMENT
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
REUTER, Stefan
Julius-Echter-Weg 9
97762 Hammelburg, DE
Priority Data
102023203094.2
04.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1021 | |
| EPO | Filing, Examination | 4633 | |
| Japan | Filing | 593 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9532 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

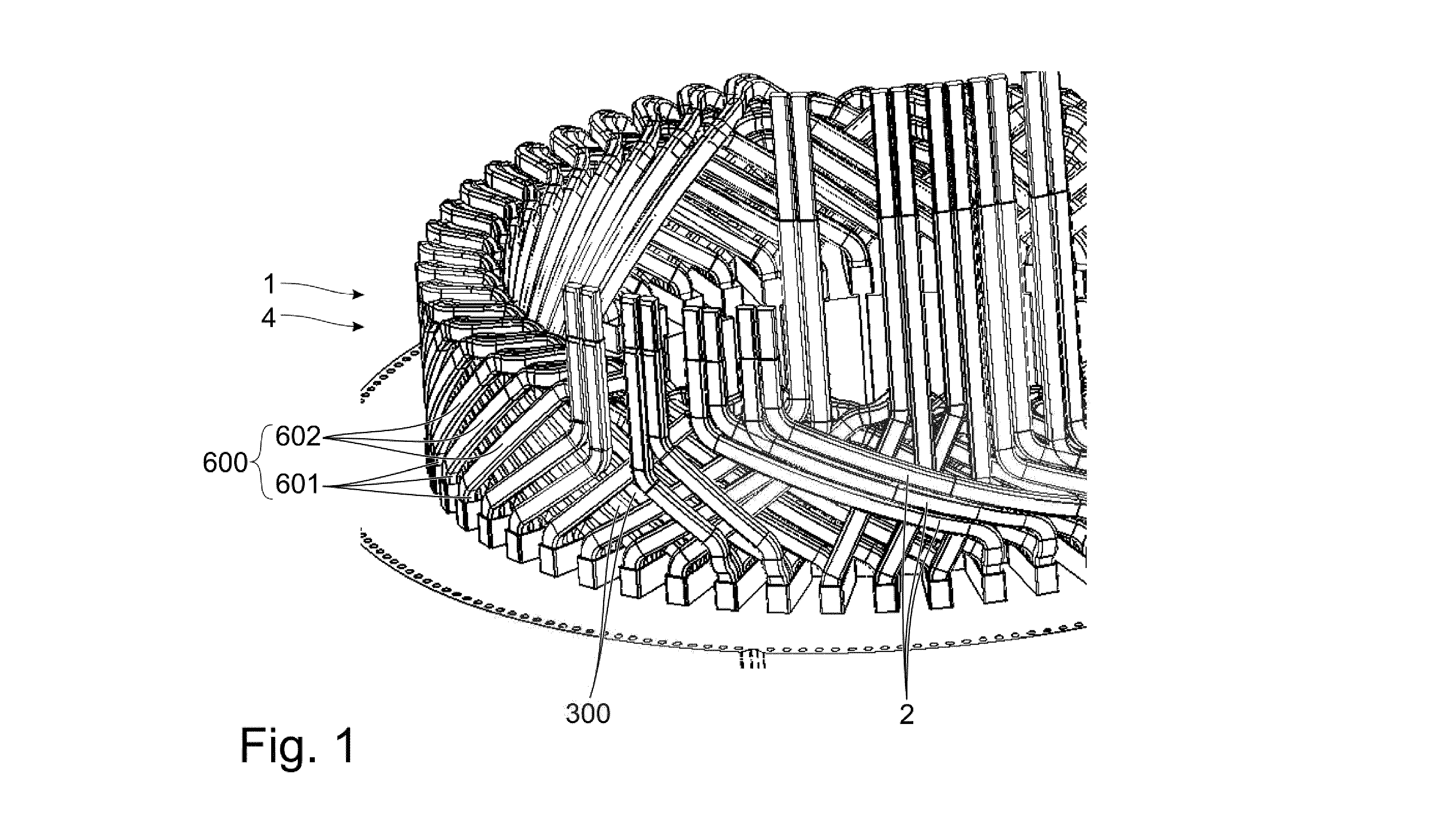

Die Erfindung betrifft eine Wicklung (1) mit Hairpins (300) und Coverpins (600) für eine elektrische Komponente, die sich über eine äußere Lage La, eine innere Lage Li und mehrere mittlere Lagen Lm, einen zylinderförmigen Umfang der Wicklung (1) bildend, erstreckt. Die Hairpins (300) sind in den mittleren Lagen Lm angeordnet, wobei bei pro Spulenstrang wenigstens ein Hairpin (300) vorhanden ist, bei dem der Abstand seiner beiden Leiterelemente eine von einer Standard-Schrittweite abweichenden, größere Schrittweite entspricht. Die mittleren Lagen Lm werden von Coverpins (600) überspannt, deren beiden Leiterelemente zum einen in der äußeren Lage La und zum anderen in der inneren Lage Li angeordnet sind.[English]
