WO2024208684 - HAUSHALTS-GESCHIRRSPÜLMASCHINE MIT EINER PUMPVORRICHTUNG UND PUMPVORRICHTUNG FÜR EIN WASSERFÜHRENDES HAUSHALTSGERÄT
National phase entry:
Publication Number
WO/2024/208684
Publication Date
10.10.2024
International Application No.
PCT/EP2024/058220
International Filing Date
27.03.2024
Title **
[German]
HAUSHALTS-GESCHIRRSPÜLMASCHINE MIT EINER PUMPVORRICHTUNG UND PUMPVORRICHTUNG FÜR EIN WASSERFÜHRENDES HAUSHALTSGERÄT
[English]
DOMESTIC DISHWASHER HAVING A PUMP DEVICE, AND PUMP DEVICE FOR A WATER-CONVEYING DOMESTIC APPLIANCE
[French]
LAVE-VAISSELLE MÉNAGER DOTÉ D'UN DISPOSITIF DE POMPE ET DISPOSITIF DE POMPE POUR APPAREIL MÉNAGER TRANSPORTANT DE L'EAU
Applicants **
BSH HAUSGERÄTE GMBH
Inventors
POLLITHY, Stefan
LUTZ, Stephan
WECKER, Thomas
BURGGRAF, Thomas
ALMUS, Alexander
Priority Data
102023203183.3
05.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2176 | |
| EPO | Filing, Examination, Granting | 9723 | |
| Japan | Filing, Examination, Granting | 2087 | |
| South Korea | Filing, Examination, Granting | 1920 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
20,646
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung betrifft eine Haushalts-Geschirrspülmaschine (1) mit einem Spülbehälter (2) zum Aufnehmen von Spülgut (G), einem Hydraulikkreislauf (33) zum Zirkulieren von Spülflotte und/oder Frischwasser (F) in dem Spülbehälter (2) und einer Pumpvorrichtung (19) zum Beaufschlagen des Hydraulikkreislaufs (33) mit der Spülflotte und/oder dem Frischwasser (F), wobei die Pumpvorrichtung (19) eine Mittelachse (20) aufweist, die entlang einer Schwerkraftrichtung (g) orientiert ist, wobei die Pumpvorrichtung (19) eine in ein Gehäuse (35) der Pumpvorrichtung (19) integrierte Wasserweiche (23) zum wahlweisen Verteilen der Spülflotte und/oder des Frischwassers (F) auf mehrere Fluidabgänge (51, 52, 53, 54) der Pumpvorrichtung (19) aufweist, wobei die Fluidabgänge (51, 52, 53, 54) jeweils einen Anschlussabschnitt (91) zum Anschließen des jeweiligen Fluidabgangs (51, 52, 53, 54) an den Hydraulikkreislauf (33) aufweisen, wobei der Anschlussabschnitt (91) zumindest eines Fluidabgangs (51, 52, 53, 54) mit Hilfe eines Übergansabschnitts (93) an das Gehäuse (35) angebunden ist, und wobei der Übergangsabschnitt (93) eine unsymmetrische Geometrie aufweist.[English]

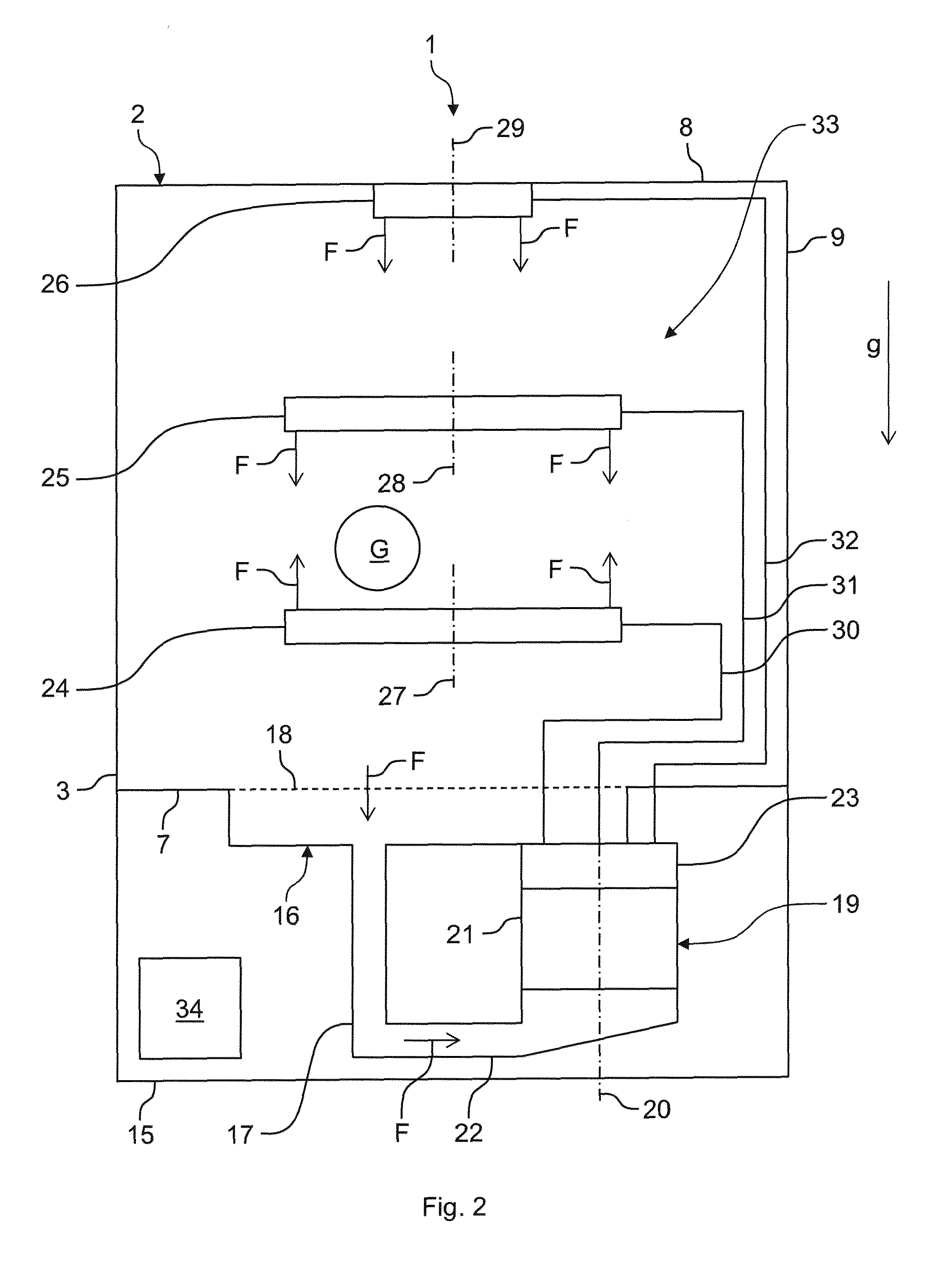

The invention relates to a domestic dishwasher (1) having a rinsing tank (2) for receiving items to be washed (G), a hydraulic circuit (33) for circulating wash liquor and/or fresh water (F) in the rinsing tank (2), and a pump device (19) for applying the wash liquor and/or the fresh water (F) to the hydraulic circuit (33), wherein the pump device (19) has a central axis (20) which is oriented along a direction of gravity (g), wherein the pump device (19) has a water diverter (23), integrated in a housing (35) of the pump device (19), for optionally distributing the wash liquor and/or the fresh water (F) to a plurality of fluid outlets (51, 52, 53, 54) of the pump device (19), wherein the fluid outlets (51, 52, 53, 54) each have a connection portion (91) for connecting the respective fluid outlet (51, 52, 53, 54) to the hydraulic circuit (33), wherein the connection portion (91) of at least one fluid outlet (51, 52, 53, 54) is joined to the housing (35) with the aid of a transition portion (93), and wherein the transition portion (93) has an asymmetric geometry.[French]
L'invention concerne un lave-vaisselle ménager (1) comprenant un réservoir de rinçage (2) conçu pour recevoir des articles devant être lavés (G), un circuit hydraulique (33) conçu pour faire circuler un liquide de lavage et/ou de l'eau douce (F) dans le réservoir de rinçage (2), ainsi qu'un dispositif de pompe (19) conçu pour appliquer le liquide de lavage et/ou l'eau douce (F) au circuit hydraulique (33). Le dispositif de pompe (19) comporte un axe central (20) orienté dans une direction de gravité (g). Le dispositif de pompe (19) comprend un organe de dérivation d'eau (23) intégré dans un boîtier (35) du dispositif de pompe (19) et permettant éventuellement de distribuer le liquide de lavage et/ou l'eau douce (F) à une pluralité de sorties de fluide (51, 52, 53, 54) du dispositif de pompe (19). Les sorties de fluide (51, 52, 53, 54) comportent chacune une partie de raccordement (91) permettant de raccorder la sortie de fluide respective (51, 52, 53, 54) au circuit hydraulique (33). La partie de raccordement (91) d'au moins une sortie de fluide (51, 52, 53, 54) est assemblée au boîtier (35) à l'aide d'une partie de transition (93). La partie de transition (93) présente une géométrie asymétrique.
