WO2024200301 - VERFAHREN ZUR INBETRIEBNAHME EINER ANLAGE ZUR ELEKTRISCHEN LEISTUNGSWANDLUNG UND ANLAGE ZUR ELEKTRISCHEN LEISTUNGSWANDLUNG
National phase entry:
Publication Number
WO/2024/200301
Publication Date
03.10.2024
International Application No.
PCT/EP2024/057849
International Filing Date
22.03.2024
Title **
[German]
VERFAHREN ZUR INBETRIEBNAHME EINER ANLAGE ZUR ELEKTRISCHEN LEISTUNGSWANDLUNG UND ANLAGE ZUR ELEKTRISCHEN LEISTUNGSWANDLUNG
[English]
METHOD FOR COMMISSIONING AN ELECTRICAL POWER CONVERSION SYSTEM AND ELECTRICAL POWER CONVERSION SYSTEM
[French]
PROCÉDÉ DE MISE EN SERVICE D'UN SYSTÈME DE CONVERSION DE PUISSANCE ÉLECTRIQUE ET SYSTÈME DE CONVERSION DE PUISSANCE ÉLECTRIQUE
Applicants **
SMA SOLAR TECHNOLOGY AG
Sonnenallee 1
34266 Niestetal, DE
Inventors
ERBERT, Marcus
Auf dem Hasenstock 38
43233 Fuldatal, DE
Priority Data
102023107651.5
27.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1159 | |
| EPO | Filing, Examination | 5636 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 10536 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Anmeldung betrifft eine Anlage (10) zur elektrischen Leistungswandlung und ein Verfahren zur Inbetriebnahme der Anlage (10) zur elektrischen Leistungswandlung. Die Anlage (10) weist zumindest einen Leistungswandler (16) mit einem Zwischenkreis und einer Brückenschaltung auf, wobei die Anlage (10) auf einer DC-Seite (32) an zumindest eine DC-Einheit, insbesondere an einen DC-Generator (12), und auf einer AC-Seite (34) an ein AC-Netz (14) angeschlossen ist, wobei der zumindest eine Leistungswandler (16) DC-seitig mittels zumindest eines DC-Schalters (18) mit der DC-Seite (32) und AC-seitig mittels zumindest eines AC-Schalters (20) mit der AC-Seite (34) verbindbar ist. Das Verfahren weist auf: eine erste Phase (A), welche das Herstellen eines Hilfsnetzes (36) zur Spannungsversorgung von Komponenten der Anlage (10) umfasst, eine zweite Phase (B) mit zeitweise verbundenem AC-Netz (14) ohne Verbindung zu der zumindest einen DC-Einheit, eine dritte Phase (C) mit verbundenem AC-Netz (14) und zumindest einer verbundenen DC- Einheit. Die Anlage ist zur Ausführung des Verfahrens eingerichtet.[English]

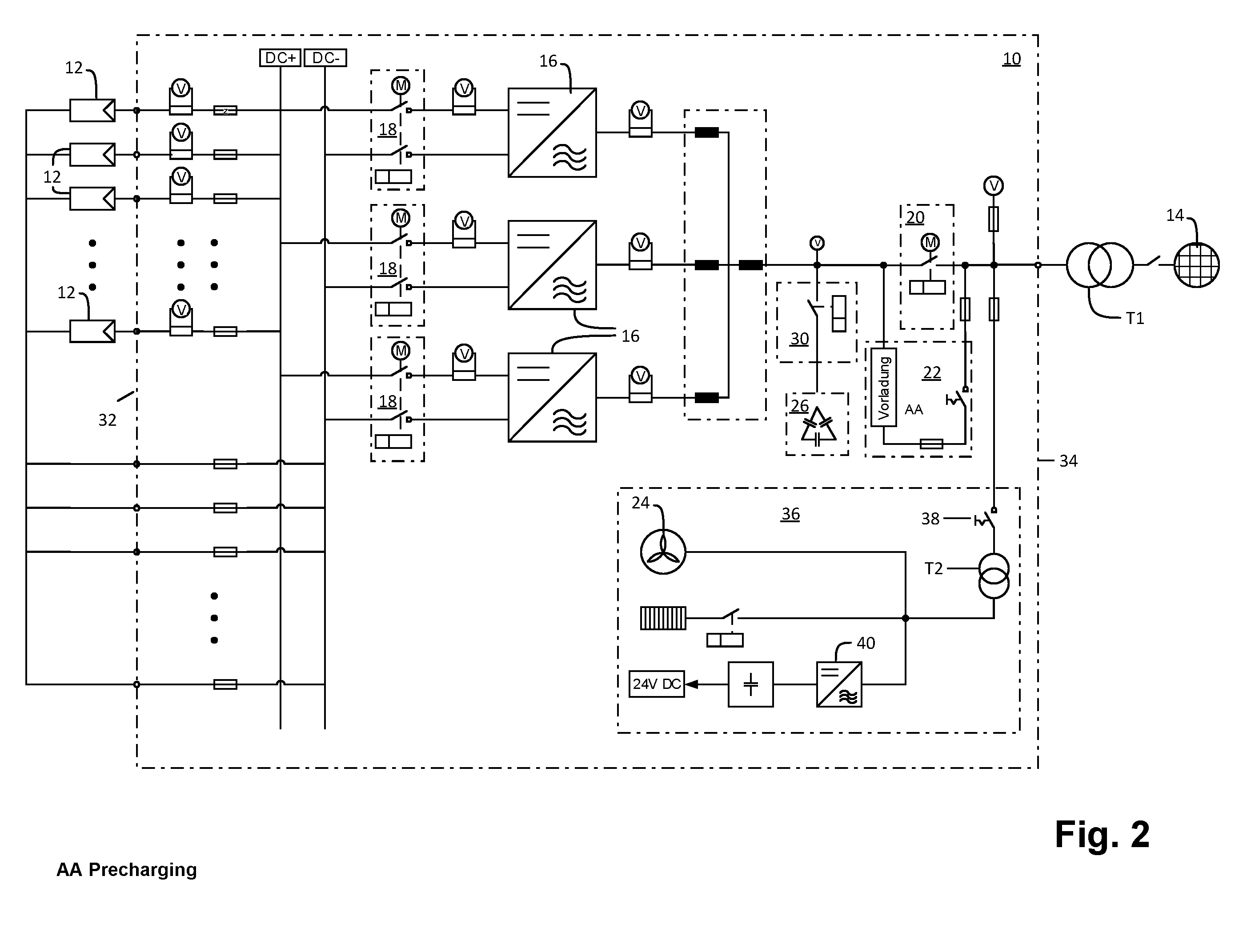

The invention relates to a system (10) for electrical power conversion and a method for commissioning the system (10) for electrical power conversion. The system (10) comprises at least one power converter (16) with an intermediate circuit and a bridge circuit, wherein the system (10) is connected on a DC side (32) to at least one DC unit, in particular to a DC generator (12), and on an AC side (34) to an AC network (14), wherein the at least one power converter (16) can be connected on the DC side to the DC side (32) by means of at least one DC switch (18) and on the AC side to the AC side (34) by means of at least one AC switch (20). The method comprises: a first phase (A) involving the formation of an auxiliary network (36) for supplying power to components of the system (10); a second phase (B) with a temporarily connected AC network (14) without connection to the at least one DC unit; and a third phase (C) with a connected AC network (14) and at least one connected DC unit. The system is designed to carry out the method.[French]
L'invention concerne un système (10) de conversion de puissance électrique et un procédé de mise en service du système (10) de conversion de puissance électrique. Le système (10) comprend au moins un convertisseur de puissance (16) doté d'un circuit intermédiaire et d'un circuit en pont, le système (10) étant connecté sur un côté CC (32) à au moins une unité CC, en particulier à un générateur CC (12), et sur un côté CA (34) à un réseau CA (14), ledit convertisseur de puissance (16) pouvant être connecté sur le côté CC au côté CC (32) au moyen d'au moins un commutateur CC (18) et sur le côté CA au côté CA (34) au moyen d'au moins un commutateur CA (20). Le procédé comprend : une première phase (A) consistant à former un réseau auxiliaire (36) pour alimenter des composants du système (10) ; une deuxième phase (B) avec un réseau CA temporairement connecté (14) sans connexion à ladite unité CC ; et une troisième phase (C) avec un réseau CA connecté (14) et au moins une unité CC connectée. Le système est conçu pour mettre en œuvre le procédé.
