WO2024200084 - PROPORTIONALREGELVENTIL ZUM STEUERN EINES GASFÖRMIGEN BRENNSTOFFS, INSBESONDERE WASSERSTOFF, IN EINEM BRENNSTOFFVERSORGUNGSSYSTEM EINER BRENNKRAFTMASCHINE ODER IN EINEM BRENNSTOFFZELLENSYSTEM, SOWIE DRUCKREGELEINHEIT UND BRENNSTOFFVERSORGUNGSSYSTEM
National phase entry is expected:
Publication Number
WO/2024/200084
Publication Date
03.10.2024
International Application No.
PCT/EP2024/057214
International Filing Date
19.03.2024
Title **
[German]
PROPORTIONALREGELVENTIL ZUM STEUERN EINES GASFÖRMIGEN BRENNSTOFFS, INSBESONDERE WASSERSTOFF, IN EINEM BRENNSTOFFVERSORGUNGSSYSTEM EINER BRENNKRAFTMASCHINE ODER IN EINEM BRENNSTOFFZELLENSYSTEM, SOWIE DRUCKREGELEINHEIT UND BRENNSTOFFVERSORGUNGSSYSTEM
[English]
PROPORTIONAL CONTROL VALVE FOR CONTROLLING A GASEOUS FUEL, IN PARTICULAR HYDROGEN, IN A FUEL SUPPLY SYSTEM OF AN INTERNAL COMBUSTION ENGINE OR IN A FUEL CELL SYSTEM, AS WELL AS PRESSURE CONTROL UNIT AND FUEL SUPPLY SYSTEM
[French]
SOUPAPE DE COMMANDE PROPORTIONNELLE DESTINÉE À COMMANDER UN COMBUSTIBLE GAZEUX, EN PARTICULIER DE L'HYDROGÈNE, DANS UN SYSTÈME D'ALIMENTATION EN COMBUSTIBLE D'UN MOTEUR À COMBUSTION INTERNE OU DANS UN SYSTÈME DE PILE À COMBUSTIBLE, ET UNITÉ DE COMMANDE DE PRESSION ET SYSTÈME D'ALIMENTATION EN COMBUSTIBLE
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
HALLAS, Patrick
Elisabeth-Kranz-Strasse 10
71640 Ludwigsburg, DE
Priority Data
102023202777.1
27.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 933 | |
| EPO | Filing, Examination | 4624 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9298 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

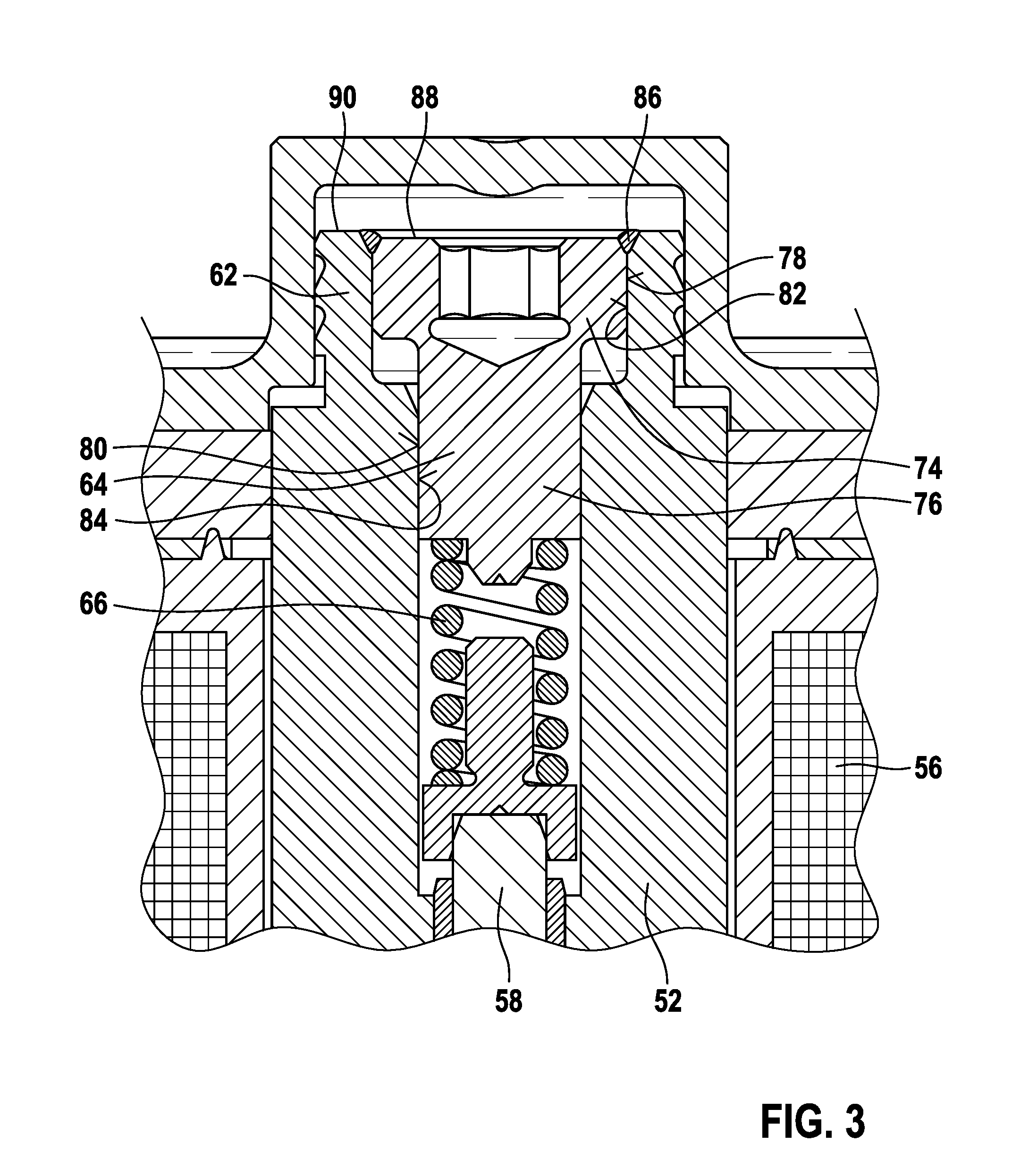

Ein Proportionalregelventil (32) zum Steuern eines gasförmigen Brennstoffs, insbesondere Wasserstoff, in einem Brennstoffversorgungssystem (10) einer Brennkraftmaschine oder in einem Brennstoffzellensystem umfasst ein Ventilelement (58), eine Ventilfeder (66) und einen ersten Gehäuseabschnitt (64), wobei die Ventilfeder (66) zwischen dem Ventilelement (58) und dem ersten Gehäuseabschnitt (64) verspannt ist, und wobei der erste Gehäuseabschnitt (64) zur Einstellung einer Federvorspannung wenigstens anfänglich gegenüber einem zweiten Gehäuseabschnitt (62) beweglich ist. Es wird vorgeschlagen, dass der erste Gehäuseabschnitt (64) mit dem zweiten Gehäuseabschnitt (62) fluiddicht und stoffschlüssig (86; 92) verbunden ist.[English]
