WO2024194086 - ABSPERRVENTIL SOWIE WASSERSTOFFTANKSYSTEM MIT ABSPERRVENTIL
National phase entry is expected:
Publication Number
WO/2024/194086
Publication Date
26.09.2024
International Application No.
PCT/EP2024/056543
International Filing Date
12.03.2024
Title **
[German]
ABSPERRVENTIL SOWIE WASSERSTOFFTANKSYSTEM MIT ABSPERRVENTIL
[English]
SHUT-OFF VALVE, AND HYDROGEN TANK SYSTEM COMPRISING A SHUT-OFF VALVE
[French]
SOUPAPE D'ARRÊT ET SYSTÈME DE RÉSERVOIR À HYDROGÈNE COMPRENANT UNE SOUPAPE D'ARRÊT
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
SCHAICH, Udo
Moewenweg 51
70378 Stuttgart, DE
RAU, Andreas
Hohewartstr. 140
70469 Stuttgart, DE
SOUBARI, Joachim
Rheinstr. 151
76275 Ettlingen, DE
Priority Data
102023202600.7
22.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 938 | |
| EPO | Filing, Examination | 4646 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9325 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft ein Absperrventil (1) für ein Wasserstofftanksystem, umfassend ein Hauptventil (10) und ein Steuerventil (20) mit jeweils einem Ventilglied (11, 21), das zumindest teil- oder abschnittsweise als Magnetanker (12, 22) ausgeführt und in Richtung eines Ventilsitzes (13, 23) von der Federkraft einer Feder (14, 24) beaufschlagt ist, wobei die Ventilglieder (11, 21) koaxial in Bezug auf eine gemeinsame Längsachse (A) angeordnet sind, ferner umfassend eine zwischen dem Hauptventil (10) und dem Steuerventil (20) angeordnete, ringförmige Magnetspule (2), die das Ventilglied (11) des Hauptventils (10) zumindest abschnittsweise umgibt, wobei zwischen der Magnetspule (2) und dem Ventilglied (11) des Hauptventils (10) ein Polkörper (3) angeordnet ist, der in zumindest einem Bereich (4) eine Querschnittsverengung und/oder ein Material mit einem erhöhten magnetischen Widerstand aufweist. Ferner betrifft die Erfindung ein Wasserstofftanksystem mit einem erfindungsgemäßen Absperrventil (1).[English]

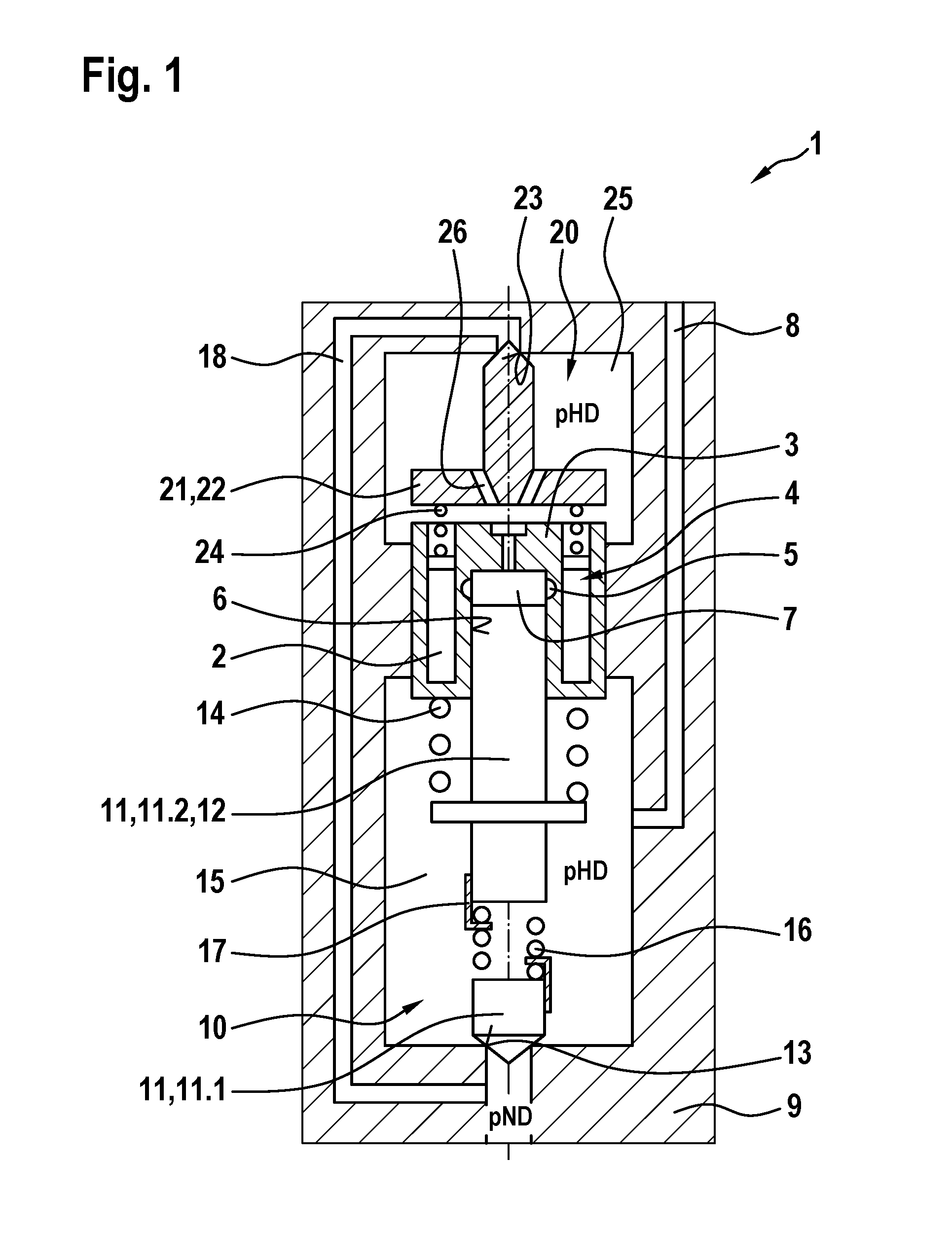

The invention relates to a shut-off valve (1) for a hydrogen tank system, comprising a main valve (10) and a control valve (20), each having a valve element (11, 21) which is designed at least in part or in certain portions as a magnet armature (12, 22) and which is loaded in the direction of a valve seat (13, 23) by the spring force of a spring (14, 24), wherein the valve elements (11, 21) are arranged coaxially in relation to a common longitudinal axis (A), and also comprising an annular magnet coil (2) which is arranged between the main valve (10) and the control valve (20) and which surrounds the valve element (11) of the main valve (10) at least in certain portions, wherein a pole body (3) is arranged between the magnet coil (2) and the valve element (11) of the main valve (10) and has, at least in one region (4), a cross-sectional constriction and/or a material with increased magnetic resistance. The invention also relates to a hydrogen tank system comprising a shut-off valve (1) according to the invention.[French]
L'invention se rapporte à une soupape d'arrêt (1) pour un système de réservoir à hydrogène, comprenant une soupape principale (10) et une soupape de commande (20), chacune ayant un élément de soupape (11, 21) qui est conçu au moins en partie ou dans certaines parties en tant qu'armature magnétique (12, 22) et qui est chargé dans la direction d'un siège de soupape (13, 23) par la force de ressort d'un ressort (14, 24), les éléments de soupape (11, 21) étant agencés de manière coaxiale par rapport à un axe longitudinal commun (A), et comprenant également une bobine d'électro-aimant annulaire (2) qui est agencée entre la soupape principale (10) et la soupape de commande (20), et qui entoure l'élément de soupape (11) de la soupape principale au moins dans certaines parties, le corps de pôle (10) étant agencé entre la bobine d'électro-aimant et l'élément de soupape (11) de la soupape principale (10) et comportant, au moins dans une région (4), un étranglement de section transversale et/ou un matériau ayant une résistance magnétique accrue. L'invention se rapporte également à un système de réservoir à hydrogène comprenant une soupape d'arrêt (1) selon l'invention.
