WO2024213317 - LEITEINRICHTUNG ZUR HERSTELLUNG EINER ELEKTRISCH LEITENDEN VERBINDUNG ZWISCHEN ZWEI RELATIV ZUEINANDER ROTIERBAREN BAUTEILEN
National phase entry is expected:
Publication Number
WO/2024/213317
Publication Date
17.10.2024
International Application No.
PCT/EP2024/055949
International Filing Date
07.03.2024
Title **
[German]
LEITEINRICHTUNG ZUR HERSTELLUNG EINER ELEKTRISCH LEITENDEN VERBINDUNG ZWISCHEN ZWEI RELATIV ZUEINANDER ROTIERBAREN BAUTEILEN
[English]
CONDUCTING DEVICE FOR ESTABLISHING AN ELECTRICAL CONNECTION BETWEEN TWO COMPONENTS WHICH CAN BE ROTATED RELATIVE TO ONE ANOTHER
[French]
DISPOSITIF CONDUCTEUR POUR ÉTABLIR UNE CONNEXION ÉLECTRIQUE ENTRE DEUX COMPOSANTS POUVANT TOURNER L'UN PAR RAPPORT À L'AUTRE
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
GRIESBACH, Michael
Rudolf-Gnädinger-Weg 7
88069 Tettnang, DE
MEINERZ, Thomas
Zeppelinstr. 311
88048 Friedrichshafen, DE
Priority Data
102023203251.1
11.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1225 | |
| EPO | Filing, Examination | 6098 | |
| Japan | Filing | 530 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 3235 |
Total: 11663 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

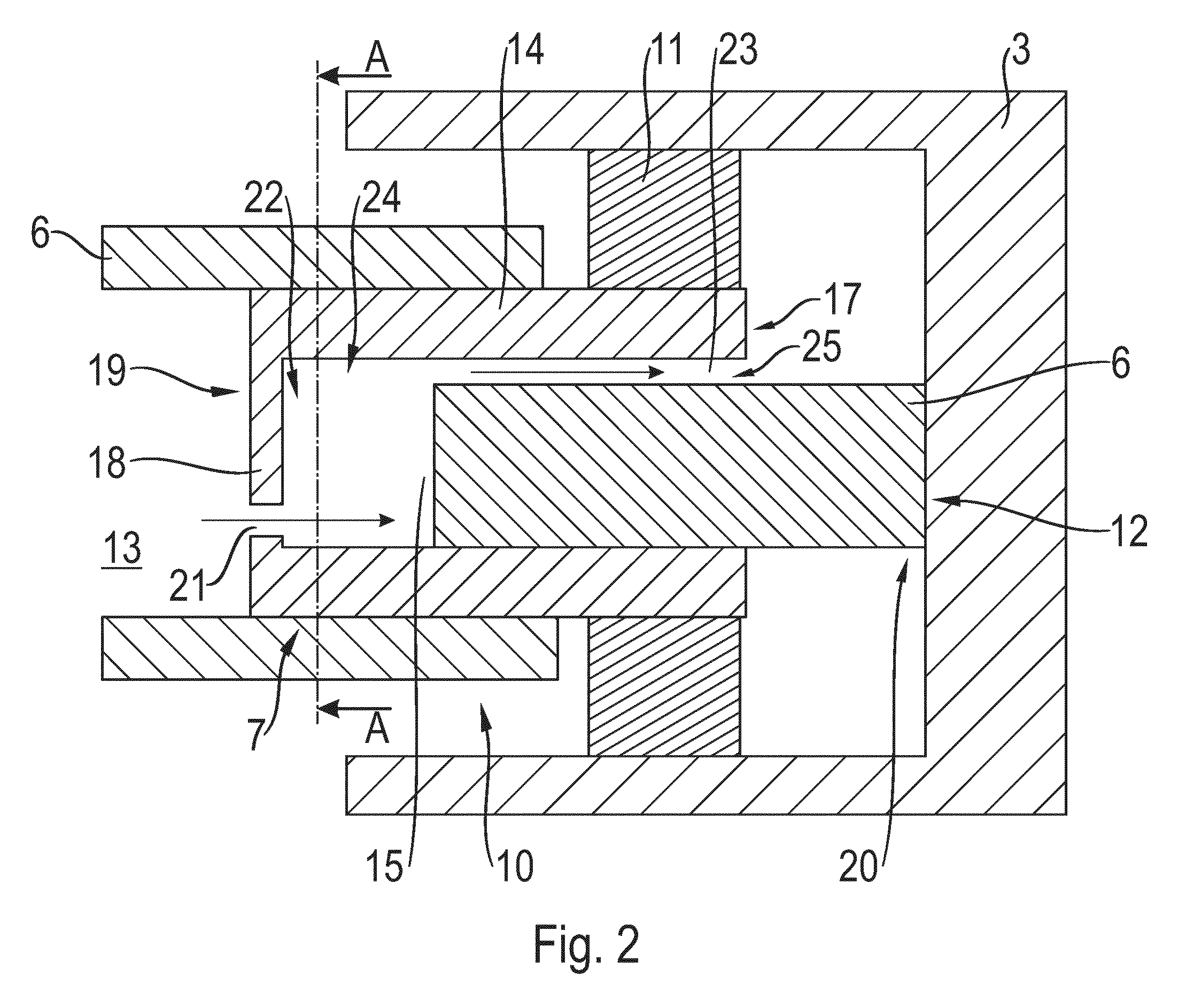

Die Erfindung betrifft eine Leiteinrichtung (7) zur Herstellung einer elektrisch leitenden Verbindung zwischen zwei relativ zueinander rotierbaren Bauteilen, insbesondere zwischen einer Welle (2) und einer zum Zwecke einer Erdung der Welle (2) vorgesehenen Erdungsnabe (6), umfassend eine Halterung (14), welche für eine elektrisch leitfähige Befestigung an dem einen Bauteil vorgesehen und mit einer Ausnehmung (15) ausgestattet ist. In der Ausnehmung (15) ist ein Kontaktelement (16) axial verschiebbar zu der Halterung (14) geführt und steht dabei elektrisch leitend mit der Halterung (14) in Verbindung, wobei das Kontaktelement (16) aus einer ersten axialen Seite (17) der Halterung mit einer Stirnseite (20) herausgeführt ist, welche für eine Ausbildung eines elektrisch leitfähigen Schleifkontakts (12) des Kontaktelements (16) mit dem anderen Bauteil vorgesehen ist. Zudem ist in der Halterung (14) mindestens ein Versorgungskanal (23) ausgestaltet, welcher jeweils an der ersten axialen Seite (17) der Halterung (14) mündet und einer Zuführung von Schmier- und/oder Kühlmittel zum Schleifkontakt (12) dient. Um einen kompakten Aufbau der Leiteinrichtung (7) zu verwirklichen, verläuft der mindestens eine Versorgungskanal (23) jeweils zumindest abschnittsweise entlang der Ausnehmung (15) räumlich überschneidend mit der Ausnehmung (15).[English]
