WO2024199920 - VORRICHTUNG ZUR ANALYSE EINES ISOLIERMEDIUMS
National phase entry:
Publication Number
WO/2024/199920
Publication Date
03.10.2024
International Application No.
PCT/EP2024/055807
International Filing Date
06.03.2024
Title **
[German]
VORRICHTUNG ZUR ANALYSE EINES ISOLIERMEDIUMS
[English]
DEVICE FOR ANALYSING AN INSULATING MEDIUM
[French]
DISPOSITIF D'ANALYSE D'UN MILIEU ISOLANT
Applicants **
MASCHINENFABRIK REINHAUSEN GMBH
Falkensteinstraße 8
93059 Regensburg, DE
Inventors
FOATA, Marc
Adolph-von-Menzel-Str. 3
93073 Neutraubling, DE
SZWEDOWSKI, Stefan
Brennesstr. 1
93059 Regensburg, DE
Priority Data
102023107919.0
29.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 938 | |
| EPO | Filing, Examination | 4646 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9325 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only

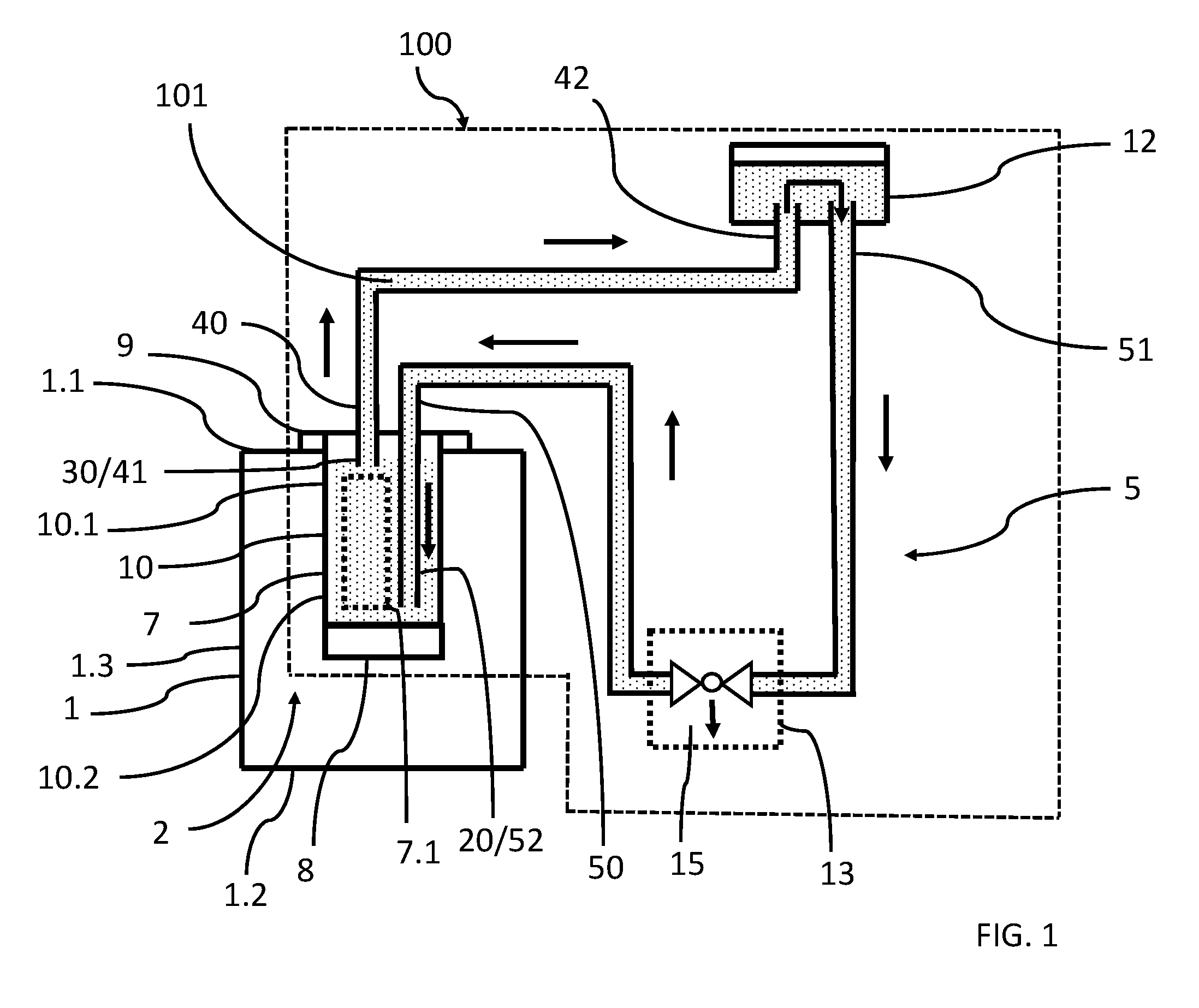

Abstract[German]
Vorrichtung (100) zur Analyse eines Isoliermediums (101), umfassend: einen Laststufenschalter (2) mit einem Lastumschaltergefäß (10); eine erste Leitung (40) und eine zweite Leitung (50) einen Zugang (13); wobei das Lastumschaltergefäß (10), die erste Leitung (40) und die zweite Leitung (50) einen Isoliermediumkreislauf (5) bilden, in dem der Zugang (13) angeordnet ist; das Isoliermedium (101) im Isoliermediumkreislauf (5) mittels thermischer Konvektion zirkuliert; die Analyse des Isoliermediums (101) lokal durch eine im Zugang (13) angeordnete Sensorvorrichtung (16) oder extern nach einer Entnahme des Isoliermediums (101) über den Zugang (13) erfolgt.[English]
The invention relates to a device (100) for analysing an insulating medium (101), comprising: an on-load tap-changer (2) with a diverter switch (10); a first line (40) and a second line (50); an access (13); wherein the diverter switch (10), the first line (40) and the second line (50) form an insulating medium circuit (5) in which the access (13) is arranged; the insulating medium (101) circulates in the insulating medium circuit (5) by means of thermal convection; the insulating medium (101) is analysed locally by a sensor device (16) arranged in the access (13) or externally after a removal of the insulating medium (101) via the access (13).[French]
L'invention concerne un dispositif (100) pour analyser un milieu isolant (101), comprenant : un changeur de prises en charge (2) avec un commutateur de dérivation (10) ; une première ligne (40) et une seconde ligne (50) ; un accès (13) ; le commutateur de dérivation (10), la première ligne (40) et la seconde ligne (50) formant un circuit de milieu isolant (5) dans lequel l'accès (13) est agencé ; le milieu isolant (101) circulant dans le circuit de milieu isolant (5) au moyen d'une convection thermique ; le milieu isolant (101) étant analysé localement par un dispositif de capteur (16) disposé dans l'accès (13) ou à l'extérieur après un retrait du milieu isolant (101) par l'intermédiaire de l'accès (13).
