WO2024193995 - KLINKERKÜHLER MIT GASTRENNWAND
National phase entry is expected:
Publication Number
WO/2024/193995
Publication Date
26.09.2024
International Application No.
PCT/EP2024/055533
International Filing Date
04.03.2024
Title **
[German]
KLINKERKÜHLER MIT GASTRENNWAND
[English]
CLINKER COOLER WITH GAS PARTITION WALL
[French]
REFROIDISSEUR DE CLINKER À PAROI DE SÉPARATION DE GAZ
Applicants **
KHD HUMBOLDT WEDAG GMBH
Von-der-Wettern-Straße 4a
51149 Köln, DE
Inventors
SYBON, André
Oberstraße 35
51149 Köln, DE
Priority Data
102023106992.6
21.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 934 | |
| EPO | Filing, Examination | 4639 | |
| Japan | Filing | 535 | |
| South Korea | Filing | 576 | |
| USA | Filing, Examination | 2635 |
Total: 9319 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft einen Klinkerkühler (100) zum Kühlen von frisch gesintertem Zementklinker (101) in einer Anlage zur Herstellung vom Zementklinker, aufweisend einen ersten, in Materialstromrichtung stromaufwärts gelegenen Teil (110), und einen zweiten, in Materialstromrichtung stromabwärts gelegenen Teil (120), wobei beide Teile (110, 120) einen durchgehenden Rost (130) aufweisen, der von unten durch Kühlgaszuleitungen (131) mit Kühlgas (132) duchströmbar ist und auf dem der Zementklinker (101) zum Kühlen in einer Schüttung liegt, wobei der gesamte Rost (130) in beiden Teilen (110, 120) durchgängig mit einer Umhausung (140) mit Gehäusewänden (141) und einer Gehäusedecke (142) umhaust ist. Erfindungsgemäß ist vorgesehen, dass zwischen dem ersten, in Materialstromrichtung stromaufwärts gelegenen Teil (110), und dem zweiten, in Materialstromrichtung stromabwärts gelegenen Teil (120), in den Gehäusewänden (141) und in der Gehäusedecke (142) Gasdüsen (150) in mindestens einer Ebene (160, 161, 162) angeordnet sind, die senkrecht zur Richtung des Materialstroms angeordnet ist, wobei die mindestens eine Ebene (160, 161, 162) der Gasdüsen (150) den Klinkerkühler (100) in den ersten Teil (110) und in den zweiten Teil (120) aufteilt.[English]

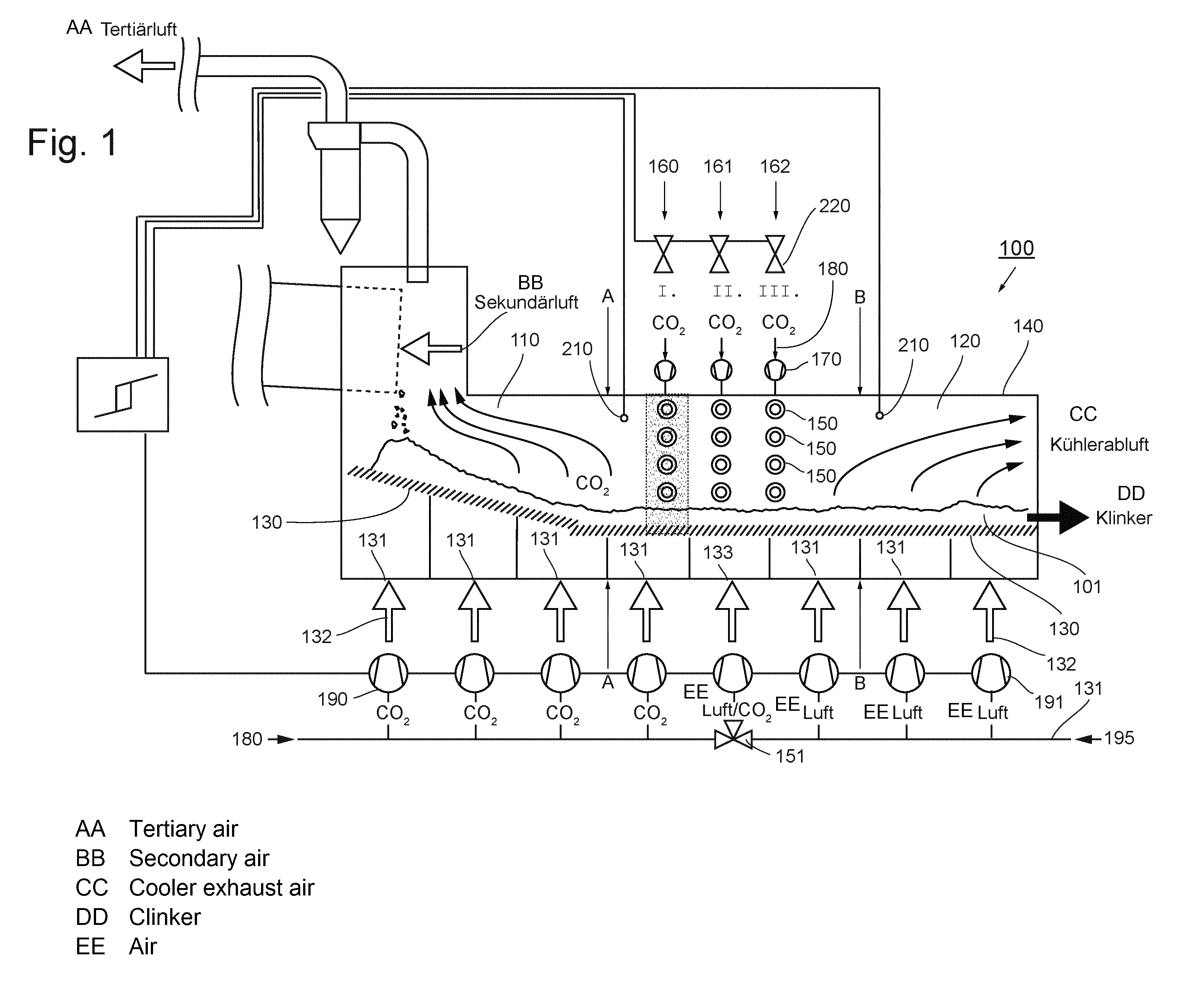

The invention relates to a clinker cooler (100) for cooling freshly sintered cement clinker (101) in a system for producing cement clinker, having a first part (110), upstream in a material flow direction, and a second part (120), downstream in a material flow direction, wherein both parts (110, 120) have a continuous grating (130) through which cooling gas (132) can flow from below through cooling gas supply lines (131) and on which the cement clinker (101) lies in bulk for cooling, wherein the entire grating (130) in both parts (110, 120) is continuously enclosed by an enclosure (140) with housing walls (141) and a housing cover (142). According to the invention, in the first part (110), upstream in the material flow direction, and in the second part (120), downstream in the material flow direction, in the housing walls (141) and in the housing cover (142), gas nozzles (150) are arranged in at least one plane (160, 161, 162) which is perpendicular to the direction of the material flow, wherein the at least one plane (160, 161, 162) of the gas nozzles (150) divides the clinker cooler (100) into the first part (110) and the second part (120).[French]
