WO2024208504 - ANORDNUNG ZUR MESSUNG DER ÜBERTRAGUNGSFUNKTION AUF EINER STRECKE VON EINER FEED-ANTENNE VIA EINEN REFLEKTOR ZU EINER RADARSENSOR-TESTZONE
National phase entry is expected:
Publication Number
WO/2024/208504
Publication Date
10.10.2024
International Application No.
PCT/EP2024/055268
International Filing Date
29.02.2024
Title **
[German]
ANORDNUNG ZUR MESSUNG DER ÜBERTRAGUNGSFUNKTION AUF EINER STRECKE VON EINER FEED-ANTENNE VIA EINEN REFLEKTOR ZU EINER RADARSENSOR-TESTZONE
[English]
ARRANGEMENT FOR MEASURING THE TRANSMISSION FUNCTION ON A PATH FROM A FEED ANTENNA VIA A REFLECTOR TO A RADAR SENSOR TEST ZONE
[French]
AGENCEMENT POUR MESURE DE FONCTION DE TRANSMISSION SUR UN TRAJET ENTRE UNE ANTENNE D'ALIMENTATION PAR LE BIAIS D'UN RÉFLECTEUR ET UNE ZONE DE TEST D'UN CAPTEUR RADAR
Applicants **
DSPACE GMBH
Rathenaustr. 26
33102 Paderborn, DE
Inventors
HAPP, Fabian
33102 Paderborn, DE
HIMMLER, Andreas
33102 Paderborn, DE
PAUL, Jeffrey
Torrance, 90501, US
Priority Data
18/130,442
04.04.2023
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1076 | |
| EPO | Filing, Examination | 4644 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9461 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Erfindungsgemäß wird eine Anordnung zur Messung der Übertragungsfunktion auf einer Strecke von einer Feed-Antenne (1) via einen Reflektor (2) zu einer Radarsensor- Testzone (3), mit einer Absorberkammer (4) bereitgestellt, wobei die Feed-Antenne (1) zum Aussenden und Empfangen eines Radarsignals ausgestaltet und zusammen mit dem Reflektor (2) innerhalb der Absorberkammer (4) angeordnet ist und die Radarsensor-Testzone (3) ein vorbestimmter Bereich innerhalb der Absorberkammer (4) ist, in dem ein zu testender Radarsensor (5) mittels eines von der Feed-Antenne (1) ausgesandten Radarsignals mit Hilfe eines Radarzielsimulators (6) getestet werden soll, dadurch gekennzeichnet, dass in der Radarsensor-Testzone (3) ein Retroreflektor (7) angeordnet ist, um wenigstens einen Teil eines von der Feed-Antenne (1) via den Reflektor (2) empfangenen Messsignals im Radarfrequenzbereich via den Reflektor (2) an die Feed-Antenne (1) zurückzureflektieren. Auf diese Weise wird eine hochpräzise Messung der Übertragungsfunktion auf der Strecke von der Feed-Antenne (1) via den Reflektor (2) zu der Radarsensor-Testzone (3) in der Absorberkammer (4) bereitgestellt.[English]

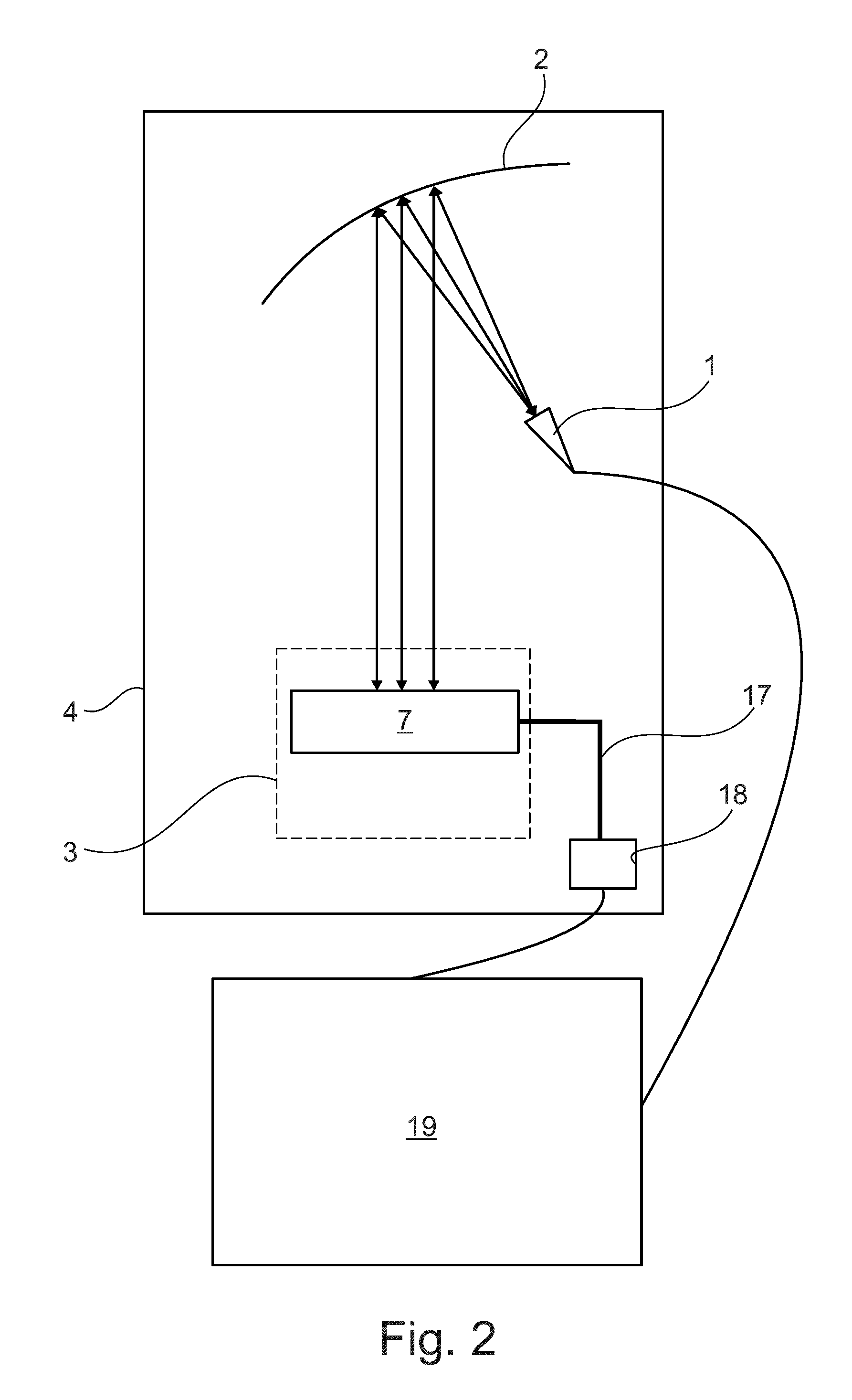

The invention relates to an arrangement for measuring the transmission function on a path from a feed antenna (1) via a reflector (2) to a radar sensor test zone (3), said arrangement being provided with an absorber chamber (4), wherein the feed antenna (1) is designed to emit and receive a radar signal and is arranged together with the reflector (2) inside the absorber chamber (4), and the radar sensor test zone (3) is a predefined region inside the absorber chamber (4) in which a radar sensor (5) to be tested is intended to be tested by means of a radar signal emitted by the feed antenna (1) with the aid of a radar target simulator (6), characterised in that a retroreflector (7) is arranged in the radar sensor test zone (3) in order to reflect, in the radar frequency range, at least one part of a measurement signal, that is received from the feed antenna (1) via the reflector (2), back to the feed antenna (1) via the reflector (2). This allows for a high-precision measurement of the transmission function on the path from the feed antenna (1) via the reflector (2) to the radar sensor test zone (3) in the absorber chamber (4).[French]
L'invention concerne un agencement permettant de mesurer la fonction de transmission sur un trajet allant d'une antenne d'alimentation (1) à une zone de test de capteur radar (3) par le biais d'un réflecteur (2), ledit agencement étant pourvu d'une chambre d'absorption (4), l'antenne d'alimentation (1) étant conçue pour émettre et recevoir un signal radar et étant agencée conjointement avec le réflecteur (2) à l'intérieur de la chambre d'absorption (4), et la zone de test de capteur radar (3) étant une région prédéfinie à l'intérieur de la chambre d'absorption (4) dans laquelle un capteur radar (5) à tester doit être testé au moyen d'un signal radar émis par l'antenne d'alimentation (1) à l'aide d'un simulateur de cible radar (6), caractérisé en ce qu'un rétroréflecteur (7) est agencé dans la zone de test de capteur radar (3) afin de réfléchir, dans la plage de fréquence radar, au moins une partie d'un signal de mesure reçu de l'antenne d'alimentation (1) par le biais du réflecteur (2), vers l'antenne d'alimentation (1) par le biais du réflecteur (2). Cela permet de mesurer avec une grande précision la fonction de transmission sur le trajet allant de l'antenne d'alimentation (1) à la zone de test du capteur radar (3) dans la chambre d'absorption (4), par le biais du réflecteur (2).
