WO2024217755 - VORRICHTUNG ZUR UMWANDLUNG EINER DREHBEWEGUNG FÜR EINEN ELEKTRONISCHEN GETRIEBESTELLER
National phase entry:
Publication Number
WO/2024/217755
Publication Date
24.10.2024
International Application No.
PCT/EP2024/054905
International Filing Date
27.02.2024
Title **
[German]
VORRICHTUNG ZUR UMWANDLUNG EINER DREHBEWEGUNG FÜR EINEN ELEKTRONISCHEN GETRIEBESTELLER
[English]
DEVICE FOR CONVERTING A ROTATIONAL MOTION FOR AN ELECTRONIC TRANSMISSION ACTUATOR
[French]
DISPOSITIF DE CONVERSION D'UN MOUVEMENT DE ROTATION POUR UN ACTIONNEUR DE TRANSMISSION ÉLECTRONIQUE
Applicants **
KNORR-BREMSE SYSTEME FÜR NUTZFAHRZEUGE GMBH
Inventors
SCHUDY, Jürgen
Priority Data
102023110051.3
20.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1693 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,394
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Eine Vorrichtung zur Umwandlung einer Drehbewegung (D) in eine Linearbewegung (A) für einen elektronischen Getriebesteller eines Nutzfahrzeugs ist offenbart. Die Vorrichtung umfasst eine Schaltwalzenanordnung (110, 120) zum Ausführen der Drehbewegung (D); zumindest zwei Kulissen (111,112) auf einer Oberfläche der Schaltwalzenanordnung (110, 120), wobei jede Kulisse (111, 112) zumindest eine Neutralstellung (115, 125) aufweist; und mindestens zwei Schaltgabeln (131, 132) zum Ausführen der Linearbewegung (A), wobei die mindestens zwei Schaltgabeln (131, 132) jeweils in eine der Kulissen (111, 112) eingreifen, um die Drehbewegung (D) der Schaltwalzenanordnung (110, 120) in die Linearbewegung (A) umzuwandeln.[English]

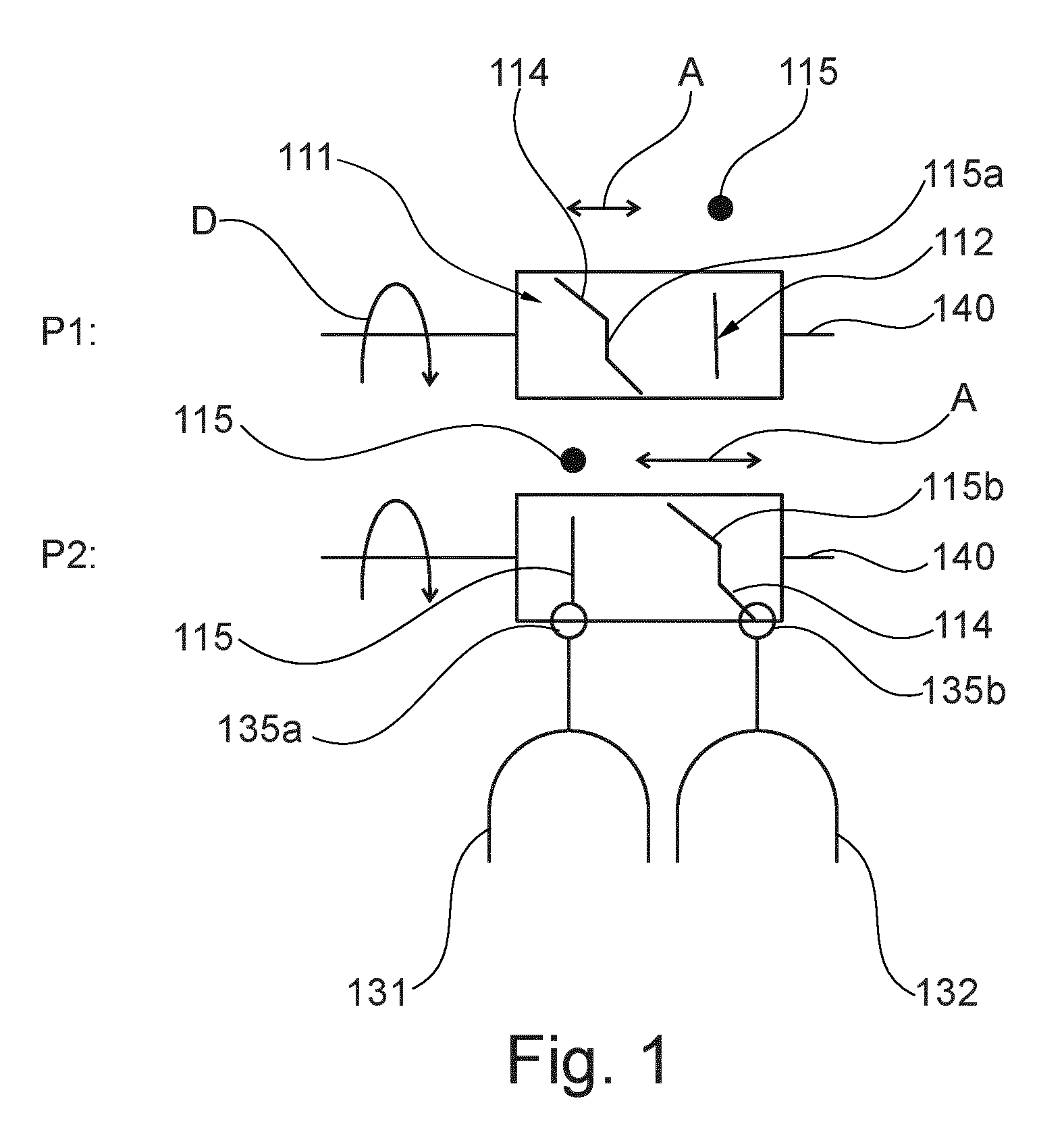

A device for converting a rotational motion (D) into a linear motion (A) for an electronic transmission actuator of a utility vehicle is disclosed. The device comprises a gear shift drum assembly (110, 120) for performing the rotational motion (D); at least two gates (111, 112) on a surface of the gear shift drum assembly (110, 120), each gate (111, 112) having at least one neutral position (115, 125); and at least two shift forks (131, 132) for performing the linear motion (A), the at least two shift forks (131, 132) each engaging in one of the gates (111, 112) in order to convert the rotational motion (D) of the gear shift drum assembly (110, 120) into the linear motion (A).[French]
L'invention divulgue un dispositif pour convertir un mouvement de rotation (D) en un mouvement linéaire (A) pour un actionneur de transmission électronique d'un véhicule utilitaire. Le dispositif comprend un ensemble tambour de changement de vitesse (110, 120) pour effectuer le mouvement de rotation (D) ; au moins deux portes (111, 112) sur une surface de l'ensemble tambour de changement de vitesse (110, 120), chaque porte (111, 112) ayant au moins une position neutre (115, 125) ; et au moins deux fourches de changement de vitesse (131, 132) pour effectuer le mouvement linéaire (A), les au moins deux fourches de changement de vitesse (131, 132) venant chacune en prise dans l'une des portes (111, 112) afin de convertir le mouvement de rotation (D) de l'ensemble tambour de changement de vitesse (110, 120) en mouvement linéaire (A).
