WO2024217753 - GETRIEBESTELLER MIT UMSCHALTER ZUR KOPPLUNG VON SCHALTWELLEN
National phase entry is expected:
Publication Number
WO/2024/217753
Publication Date
24.10.2024
International Application No.
PCT/EP2024/054891
International Filing Date
27.02.2024
Title **
[German]
GETRIEBESTELLER MIT UMSCHALTER ZUR KOPPLUNG VON SCHALTWELLEN
[English]
GEAR ACTUATOR WITH A SWITCH FOR COUPLING SHIFT SHAFTS
[French]
ACTIONNEUR DE BOÎTE DE VITESSES DOTÉ D'UN COMMUTATEUR POUR L'ACCOUPLEMENT D'ARBRES DE COMMANDE DE VITESSE
Applicants **
KNORR-BREMSE SYSTEME FÜR NUTZFAHRZEUGE GMBH
Moosacher Str. 80
80809 München, DE
Inventors
KRAL, Martin
Herbert Schober Str. 25
80997 München, DE
Priority Data
102023110055.6
20.04.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 939 | |
| EPO | Filing, Examination | 4684 | |
| Japan | Filing | 530 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9363 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Ein Umschalter zur wahlweisen Kopplung verschiedener Schaltwellen (100, 200) eines Getriebesteller, umfasst eine erste Schaltwelle (100) mit einem ersten Zahnrad (110), welches drehfest auf der ersten Schaltwelle (100) befestigt ist; eine zweite Schaltwelle (200) mit einem zweiten Zahnrad (210), welches drehfest auf der zweiten Schaltwelle (200) befestigt ist; einen Drehaktuator (300) mit einem Antriebszahnrad (310) auf einer Antriebswelle (320), um ein Drehmoment bereitzustellen. Das Antriebszahnrad (310) ist axial verschiebbar auf an der Antriebswelle (320) gelagert, um wahlweise den Drehaktuator (300) mit dem ersten Zahnrad (110) zu koppeln oder mit dem zweiten Zahnrad (320) zu koppeln.[English]

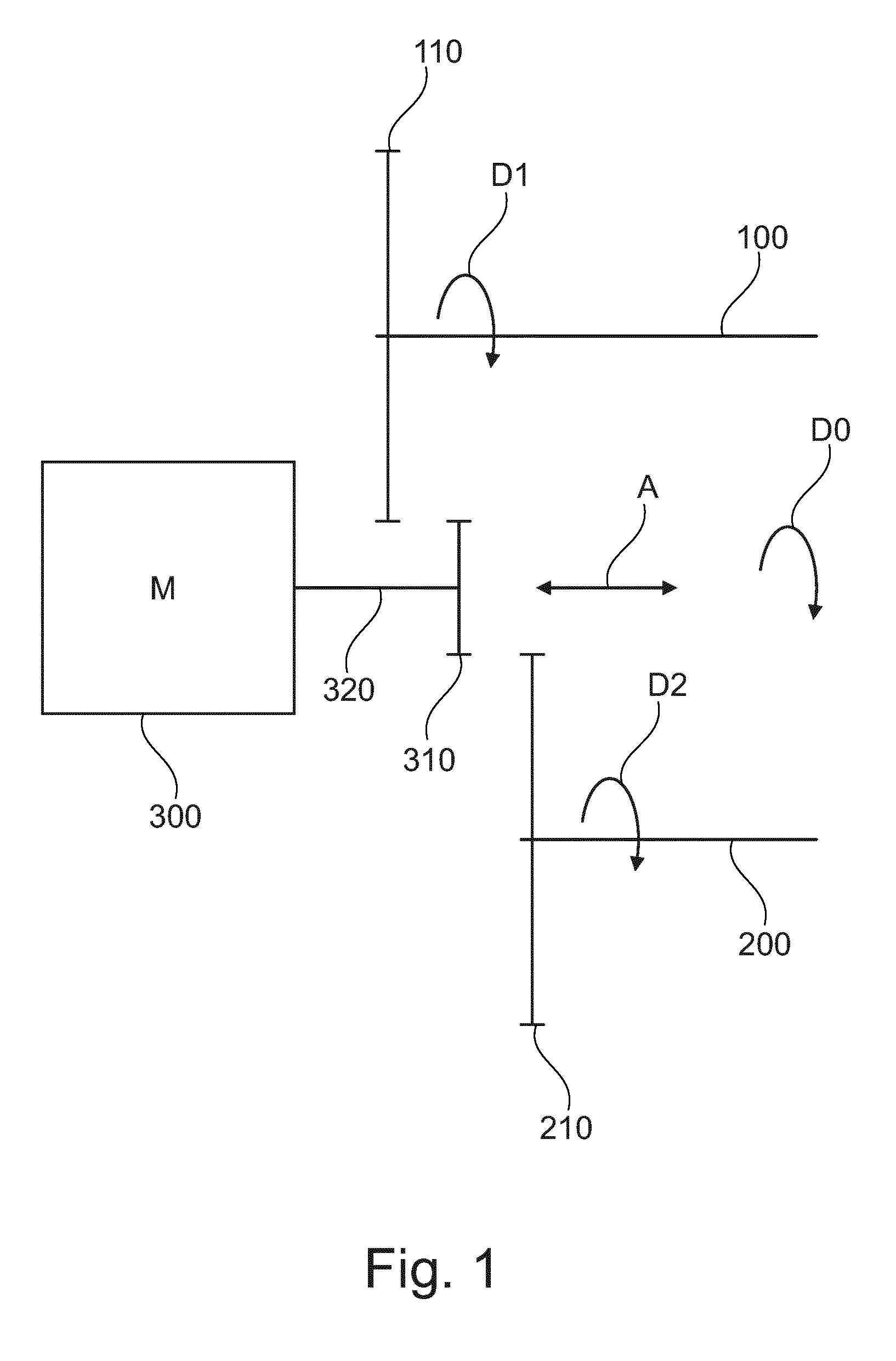

A switch for selectively coupling different shift shafts (100, 200) of a gear actuator comprises a first shift shaft (100) with a first gearwheel (110) which is fastened fixedly on the first shift shaft (100) for conjoint rotation; a second shift shaft (200) with a second gearwheel (210) which is fastened fixedly on the second shift shaft (200) for conjoint rotation; a rotary actuator (300) with a drive gearwheel (310) on a drive shaft (320) for providing a torque. The drive gearwheel (310) is axially displaceably mounted on the drive shaft (320) in order to selectively couple the rotary actuator (300) to the first gearwheel (110) or to the second gearwheel (320).[French]
L'invention concerne un commutateur permettant d'accoupler sélectivement différents arbres de commande de vitesse (100, 200) d'un actionneur de boîte de vitesses, comprenant un premier arbre de commande de vitesse (100) pourvu d'un premier pignon (110) qui est solidaire en rotation du premier arbre de commande de vitesse (100) ; un deuxième arbre de commande de vitesse (200) pourvu d'un deuxième pignon (210) qui est solidaire en rotation du deuxième arbre de commande de vitesse (200) ; un actionneur de rotation (300) pourvu d'un pignon d'entraînement (310) sur un arbre d'entrée (320) pour fournir un couple. Le pignon d'entraînement (310) est monté axialement mobile sur l'arbre d'entrée (320) pour accoupler sélectivement l'actionneur rotatif (300) à la première roue dentée (110) ou à la deuxième roue dentée (320).
