IP-Coster | WO2024184116 | OPTIMIERTES PULSMUSTER UNTER BERÜCKSICHTIGUNG VON INUZIERTEN MASCHINENSPANNUNGEN

Country	Stages	Total
China	Filing	938
EPO	Filing, Examination	4646
Japan	Filing	531
South Korea	Filing	575
USA	Filing, Examination	3235

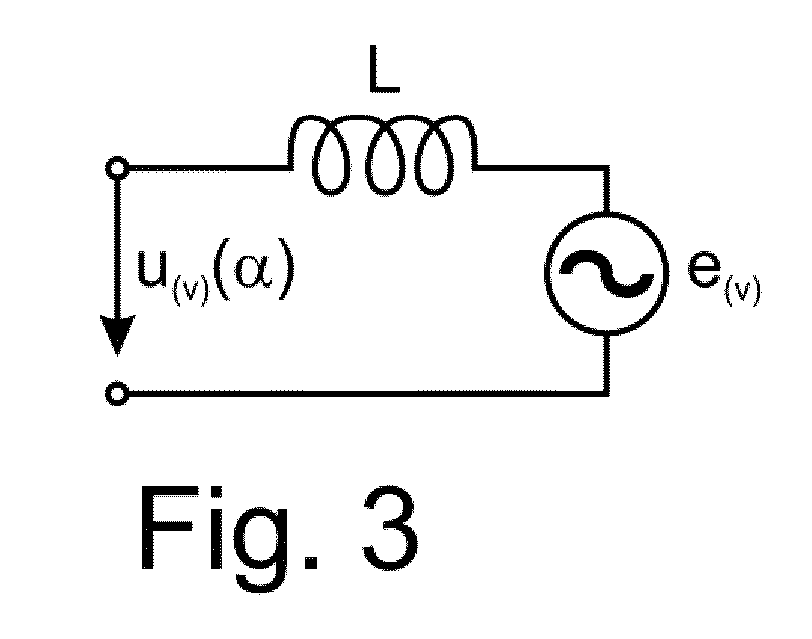

Abstract[German] Die vorliegende Erfindung betrifft ein Verfahren zum Optimieren eines Pulsmusters zum Ansteuern eines vorzugsweise mehrphasigen Wechselrichters (100) insbesondere mit synchroner Taktung, wobei der Wechselrichter (100) zum Bestromen einer elektrischen Maschine (14) mit mehreren Spulenwicklungen einen Zwischenkreis, an dem eine Zwischenkreisspannung anliegt, und eine Phase (104. 106, 108) für jede Spulenwicklung mit mehreren Leistungsschaltern (S1-S6) aufweist, die eine Highside-Einrichtung und eine Lowside-Einrichtung einer Halbbrücke bilden, das Verfahren umfassend: Einlesen einer Wechselrichterspannung in Abhängigkeit von einem Schaltwinkel des Wechselrichters (100), wobei die Wechselrichterspannung mittels einer Phase (104, 106, 108) des Wechselrichters (100) und basierend der Zwischenkreisspannung bereitgestellt ist; Einlesen einer basierend auf der Wechselrichterspannung in der elektrischen Maschine (14) induzierten Spannung; Ermitteln mehrerer Oberschwingungen einer Differenz zwischen der Wechselrichterspannung und der zugehörigen induzierten Spannung, vorzugsweise mittels Fourierentwicklung; Bestimmen mehrerer Werte des Schaltwinkels, bei denen eine Summe der ermittelten Oberschwingungen im Minimum liegt; Generieren eines Pulsmusters basierend auf den bestimmten Werten des Schaltwinkels zum Schalten der Leistungsschalter (S1 -S6).[English] The present invention relates to a method for optimizing a pulse pattern for actuating a preferably multiphase inverter (100) in particular with a synchronous clock rate, wherein, in order to energize an electric machine (14) having multiple coil windings, the inverter (100) comprises a link, to which a link voltage is applied, and a phase (104, 106, 108) for each coil winding having multiple circuit breakers (S1-S6) that form a high-side device and a low-side device of a half-bridge, the method comprising: reading an inverter voltage depending on a switching angle of the inverter (100), wherein the inverter voltage is provided by means of a phase (104, 106, 108) of the inverter (100) and based on the link voltage; reading a voltage induced in the electric machine (14) based on the inverter voltage; identifying multiple harmonics relating to a difference between the inverter voltage and the associated induced voltage, preferably by means of Fourier development; determining multiple values of the switching angle at which a sum of the identified harmonics is at a minimum; generating a pulse pattern based on the determined values of the switching angle in order to switch the circuit breakers (S1-S6).[French] La présente invention concerne un procédé pour optimiser un modèle d'impulsion destiné à actionner un onduleur (100) de préférence polyphasé, en particulier avec une fréquence d'horloge synchrone. Afin d'alimenter une machine électrique (14) comprenant de multiples enroulements de bobine, l'onduleur (100) comprend une liaison, à laquelle une tension de liaison est appliquée, et une phase (104, 106, 108) pour chaque enroulement de bobine avec de multiples disjoncteurs (S1-S6) qui forment un dispositif côté haut et un dispositif côté bas d'un demi-pont, le procédé consistant à : lire une tension d'onduleur en fonction d'un angle de commutation de l'onduleur (100), la tension d'onduleur étant fournie au moyen d'une phase (104, 106, 108) de l'onduleur (100) et en fonction de la tension de liaison ; lire une tension induite dans la machine électrique (14) en fonction de la tension d'onduleur ; identifier de multiples harmoniques relatives à une différence entre la tension d'onduleur et la tension induite associée, de préférence au moyen d'un développement de Fourier ; déterminer de multiples valeurs de l'angle de commutation pour lesquelles une somme des harmoniques identifiées est minimale ; générer un motif d'impulsion sur la base des valeurs déterminées de l'angle de commutation afin de commuter les disjoncteurs (S1-S6).
