WO2024179965 - GARGERÄT MIT EINEM SPEZIFISCHEN FÜHRUNGSSCHLITTEN FÜR EINE VERSENKBARE TÜR
National phase entry:
Publication Number
WO/2024/179965
Publication Date
06.09.2024
International Application No.
PCT/EP2024/054769
International Filing Date
26.02.2024
Title **
[German]
GARGERÄT MIT EINEM SPEZIFISCHEN FÜHRUNGSSCHLITTEN FÜR EINE VERSENKBARE TÜR
[English]
COOKING APPLIANCE COMPRISING A SPECIFIC GUIDE CARRIAGE FOR A RETRACTABLE DOOR
[French]
APPAREIL DE CUISSON COMPRENANT UN CHARIOT DE GUIDAGE SPÉCIFIQUE POUR UNE PORTE ESCAMOTABLE
Applicants **
BSH HAUSGERÄTE GMBH
Carl-Wery-Str. 34
81739 München, DE
Inventors
RAUSCH, Thorsten
Killisfeldstr. 3
76227 Karlsruhe, DE
ESSERT, Michael
Venningerstr. 36
76684 Östringen, DE
Priority Data
102023201863.2
01.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1072 | |
| EPO | Filing, Examination | 4639 | |
| Japan | Filing | 535 | |
| South Korea | Filing | 576 | |
| USA | Filing, Examination | 2635 |
Total: 9457 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

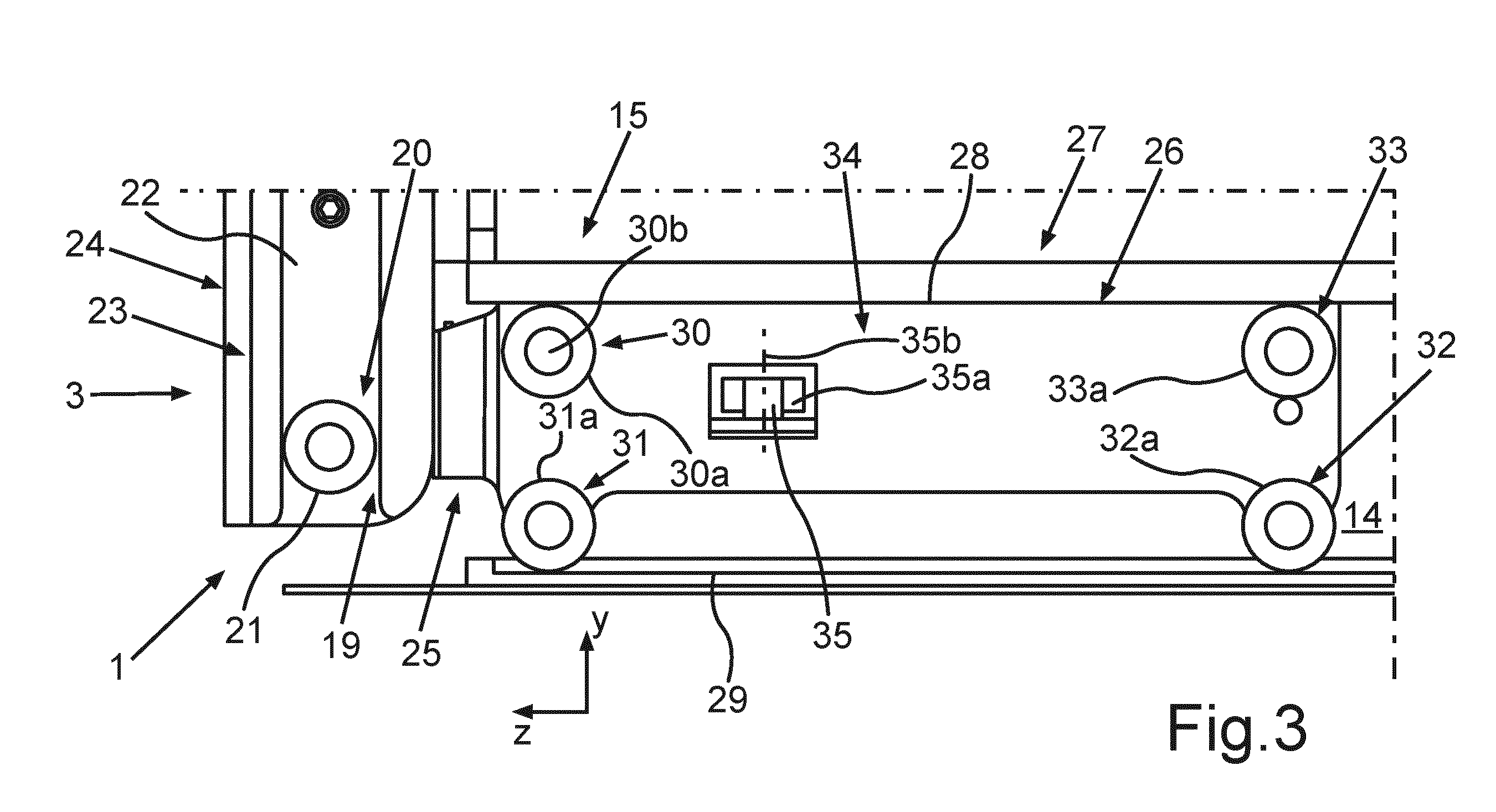

Die Erfindung betrifft ein Gargerät (1) mit einer Tür (3) zum Verschließen eines Garraums (17), mit einem Gehäuse (2), in dem ein Verstauraum (14) ausgebildet ist, in den die Tür (3) versenkbar ist, wobei in dem Verstauraum (14) zumindest ein Führungsteil () angeordnet ist, an welchem eine Führungsbahn (29) für einen Führungsschlitten (30) des Gargeräts (1) zum Führen der Versenkbewegung der Tür (3) in den Verstauraum (14) ausgebildet ist, wobei das Führungsteil () eine erste, in Höhenrichtung (y) des Gargeräts (1) obere Führungsbahn (28) und eine dazu separate untere zweite Führungsbahn (29) aufweist, und der Führungsschlitten (26) Führungselemente (30, 31, 32, 33) aufweist, die an den Führungsbahnen (28, 29) zum Führen des Führungsschlittens (26) anliegen, wobei zumindest ein Führungselement (31, 32) von oben auf der unteren Führungsbahn (29) aufliegt und zumindest ein weiteres Führungselement (30, 33) von unten an der oberen Führungsbahn (28) anliegt.[English]
The invention relates to a cooking appliance (1) comprising: a door (3) for closing a cooking chamber (17); and a housing (2) in which a stowage space (14) is formed into which the door (3) can be retracted, wherein at least one guide part () is arranged in the stowage space (14), on which guide part a guide track (29) for a guide carriage (30) of the cooking appliance (1) is formed in order to guide the retracting movement of the door (3) into the stowage space (14), wherein the guide part () has a first guide track (28) that is at the top in the vertical direction (y) of the cooking appliance (1) and a separate second bottom guide track (29), and the guide carriage (26) has guiding elements (30, 31, 32, 33) which make contact with the guide tracks (28, 29) in order to guide the guide carriage (26), wherein at least one guiding element (31, 32) rests on the bottom guide track (29) from above and at least one further guiding element (30, 33) makes contact with the top guide track (28) from below.[French]
L'invention concerne un appareil de cuisson (1) comprenant : une porte (3) pour fermer une chambre de cuisson (17); et un boîtier (2) dans lequel est formé un espace de rangement (14) dans lequel la porte (3) peut être rétractée, au moins une partie de guidage étant disposée dans l'espace de rangement (14), une piste de guidage (29) pour un chariot de guidage (30) de l'appareil de cuisson (1) étant formée afin de guider le mouvement de rétraction de la porte (3) dans l'espace de rangement (14), la partie de guidage (26) ayant une première piste de guidage (28) qui est au sommet dans la direction verticale (y) de l'appareil de cuisson (1), ainsi qu'une seconde piste de guidage inférieure séparée (29) et le chariot de guidage (26) ayant des éléments de guidage (30, 31, 32, 33) qui entrent en contact avec les pistes de guidage (28, 29) afin de guider le chariot de guidage (26), au moins un élément de guidage (31, 32) restant sur la piste de guidage inférieure (29) par dessus et au moins un autre élément de guidage (30, 33) réalisant un contact avec la piste de guidage du haut par le dessous.
