WO2024175723 - ROTOR SOWIE VERFAHREN ZUR HERSTELLUNG DES ROTORS
National phase entry:
Publication Number
WO/2024/175723
Publication Date
29.08.2024
International Application No.
PCT/EP2024/054544
International Filing Date
22.02.2024
Title **
[German]
ROTOR SOWIE VERFAHREN ZUR HERSTELLUNG DES ROTORS
[English]
ROTOR AND METHOD FOR PRODUCING THE ROTOR
[French]
ROTOR ET SON PROCÉDÉ DE FABRICATION
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
WESA, Matthias
NEIDHARDT, Philipp
WÖRZLER, David
LOBO CASANOVA, Ignacio
Priority Data
102023201703.2
24.02.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2077 | |
| EPO | Filing, Examination, Granting | 8685 | |
| Japan | Filing, Examination, Granting | 2244 | |
| South Korea | Filing, Examination, Granting | 2197 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,943
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Es wird ein Rotor (1) für eine elektrische Maschine, mit einer Rotorwelle (18), mit mehrere in Umfangsrichtung verteilten Rotorpolen (2), welche jeweils mindestens eine Magneteinheit (3a, 3b, 4a, 4b) aufweisen, mit mindestens einem Blechpaket (5), welches einen Blechkern (6) sowie je Rotorpol (2) mindestens ein Einlegesegment (7, 8) aufweist, wobei der Blechkern (6) eine zentrale Wellenaufnahme (17) zur drehfesten Aufnahme der Rotorwelle (18) und je Rotorpol (2) eine radial nach außen geöffnete Segmentaufnahme (9) zur Aufnahme mindestens einer der Magneteinheiten (3a, 3b, 4a, 4b) sowie mindestens eines der Einlegesegmente (7, 8) aufweist, und mit einer das Blechpaket (5) umschließenden Bandage (14), über welche die Magneteinheiten (3a, 3b, 4a, 4b) und die Einlegesegmente (7, 8) in der jeweiligen Segmentaufnahme (9) gehalten sind, vorgeschlagen, wobei die Wellenaufnahme (17) mehrere in Umfangsrichtung verteilte Stützflächen (21) und die Rotorwelle (18) mehrere in Umfangsrichtung verteilte Gegenflächen (22) aufweist, wobei jeweils eine Stützfläche (21) an jeweils einer Gegenfläche (22) der Rotorwelle (18) in radialer Richtung bezüglich der Rotordrehachse (100) abgestützt ist.[English]

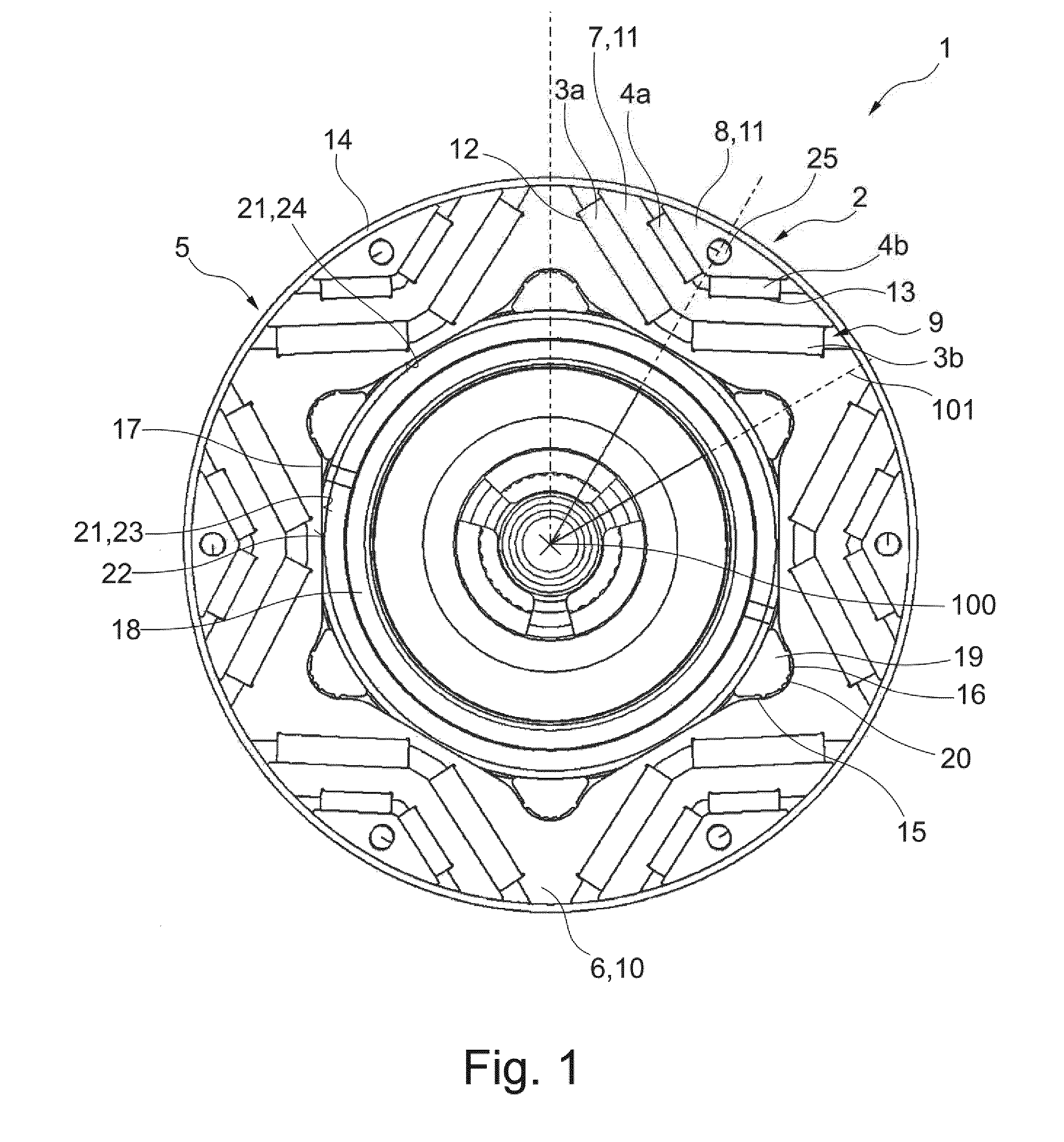

The invention relates to a rotor (1) for an electric machine, comprising a rotor shaft (18); multiple rotor poles (2) which are distributed in the circumferential direction and each of which has at least one magnetic unit (3a, 3b, 4a, 4b); at least one lamination stack (5) which has a laminated core (6) and at least one insert segment (7, 8) per rotor pole (2), wherein the laminated core (6) has a central shaft receiving area (17) for receiving the rotor shaft (18) for conjoint rotation therewith and, per rotor pole (2), a segment receiving area (9), which is open radially outwards, for receiving at least one of the magnetic units (3a, 3b, 4a, 4b) and at least one of the insert segments (7, 8); and a bandage (14) which encloses the lamination stack (5) and via which the magnetic units (3a, 3b, 4a, 4b) and the insert segments (7, 8) are held in the respective segment receiving area (9). The shaft receiving area (17) has multiple support surfaces (21) which are distributed in the circumferential direction, and the rotor shaft (18) has multiple counter surfaces (22) which are distributed in the circumferential direction, each support surface (21) being supported on a respective counter surface (22) of the rotor shaft (18) in the radial direction with respect to the rotor rotational axis (100).[French]
L'invention concerne un rotor (1) pour une machine électrique, comprenant un arbre de rotor (18) ; plusieurs pôles de rotor (2) qui sont distribués dans la direction circonférentielle et dont chacun comprend au moins une unité magnétique (3a, 3b, 4a, 4b) ; au moins un empilement de tôles (5) qui comprend un noyau feuilleté (6) et au moins un segment d'insertion (7, 8) par pôle de rotor (2), le noyau feuilleté (6) ayant une zone centrale de réception d'arbre (17) destinée à recevoir l'arbre de rotor (18) pour une rotation conjointe avec celui-ci et, par pôle de rotor (2), une zone de réception de segment (9), ouverte radialement vers l'extérieur, destinée à recevoir au moins une des unités magnétiques (3a, 3b, 4a, 4b) et au moins un des segments d'insertion (7, 8) ; et un bandage (14) qui entoure l'empilement de tôles (5) et par lequel les unités magnétiques (3a, 3b, 4a, 4b) et les segments d'insertion (7, 8) sont maintenus dans la zone de réception de segment respective (9). La zone de réception d'arbre (17) a plusieurs surfaces de support (21) qui sont réparties dans la direction circonférentielle, et l'arbre de rotor (18) a plusieurs contre-surfaces (22) qui sont réparties dans la direction circonférentielle, chaque surface de support (21) étant supportée sur une contre-surface respective (22) de l'arbre de rotor (18) dans la direction radiale par rapport à l'axe de rotation du rotor (100).
