WO2024188587 - STECKER MIT KRAFTVERSTÄRKUNG
National phase entry is expected:
Publication Number
WO/2024/188587
Publication Date
19.09.2024
International Application No.
PCT/EP2024/053978
International Filing Date
16.02.2024
Title **
[German]
STECKER MIT KRAFTVERSTÄRKUNG
[English]
PLUG WITH FORCE AMPLIFICATION
[French]
FICHE À AMPLIFICATION DE FORCE
Applicants **
LISA DRÄXLMAIER GMBH
Landshuter Straße 100
84137 Vilsbiburg, DE
Inventors
LEHMANN, Michael
Scharnhorststraße 2
85051 Ingolstadt, DE
Priority Data
102023106568.8
16.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 938 | |
| EPO | Filing, Examination | 4646 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 9325 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

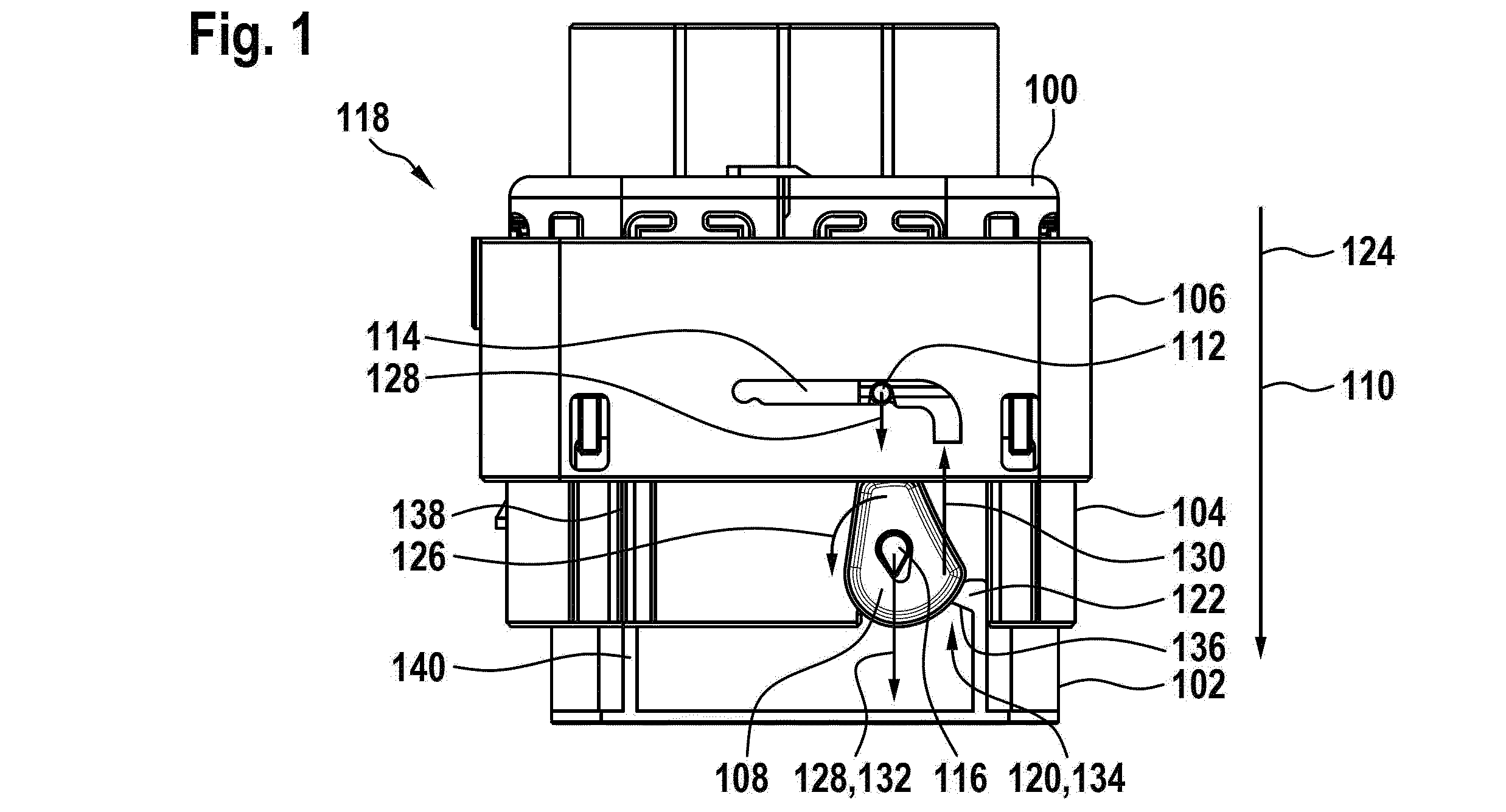

Die vorliegende Erfindung bezieht sich auf einen Stecker (100) mit Kraftverstärkung, wobei der Stecker (100) ein Steckergehäuse (104), einen Schieber (106) und zumindest einen Hebel (108) aufweist, wobei der Hebel (108) an einem Antriebshebelarm (400) einen Antriebszapfen (112) und an einem Abtriebshebelarm (402) ein Abtriebselement (120) aufweist und um einen Drehpunkt (116) am Steckergehäuse (104) drehbar gelagert ist, wobei der Antriebshebelarm (400) größer als der Abtriebshebelarm (402) ist, wobei der Schieber (106) in einer Steckrichtung (110) des Steckers (100) beweglich am Steckergehäuse (104) gelagert ist und eine im Wesentlichen quer zur Steckrichtung (110) ausgerichtete Kulisse (114) für den Antriebszapfen (112) aufweist, wobei das Abtriebselement (120) dazu ausgebildet ist, einen Formschluss zu einem entsprechenden Gegenstück (122) an einem dem Stecker (100) entsprechenden Header (102) herzustellen, wenn der Stecker (100) auf den Header (102) aufgesetzt ist, wobei über die Kulisse (114) und den Antriebszapfen (112) eine Linearbewegung (124) des Schiebers (106) in der Steckrichtung (110) in eine Drehbewegung (126) des Hebels (108) um den Drehpunkt (116) umgewandelt wird, über ein Hebelverhältnis aus Antriebshebelarm (400) und Abtriebshebelarm (402) eine am Antriebszapfen (112) angreifende Antriebskraft (128) in eine am Abtriebselement (120) wirkende Abtriebskraft (130) verstärkt wird, wobei die Antriebskraft (128) und eine Gegenkraft (132) zur Abtriebskraft (130) über den Drehpunkt (116) am Steckergehäuse (104) abgestützt werden und die Abtriebskraft (130) am Gegenstück (122) abgestützt wird, wenn das Abtriebselement (120) formschlüssig mit dem Gegenstück (122) verbunden ist.[English]
The present invention relates to a plug (100) with force amplification, wherein the plug (100) has a plug housing (104), a slide (106) and at least one lever (108), wherein the lever (108) has a drive pin (112) on a drive lever arm (400) and an output element (120) on an output lever arm (402) and is mounted rotatably about a fulcrum (116) on the plug housing (104), wherein the drive lever arm (400) is larger than the output lever arm (402), wherein the slide (106) is mounted on the plug housing (104) movably in a plug-in direction (110) of the plug (100) and has a slotted guide (114) for the drive pin (112), the slotted guide being oriented substantially transversely to the plug-in direction (110), wherein the output element (120) is designed to establish an interlocking connection with a corresponding mating piece (122) on a header (102) corresponding to the plug (100) when the plug (100) is placed on the header (102), wherein a linear movement (124) of the slide (106) in the plug-in direction (110) is converted into a rotational movement (126) of the lever (108) about the fulcrum (116) by means of the slotted guide (114) and the drive pin (112), a drive force (128) acting on the drive pin (112) is amplified into an output force (130) acting on the output element (120) by means of a lever ratio between the drive lever arm (400) and the output lever arm (402), wherein the drive force (128) and an opposing force (132) to the output force (130) are supported on the plug housing (104) via the fulcrum (116) and the output force (130) is supported on the mating piece (122) when the output element (120) is interlockingly connected to the mating piece (122).[French]
La présente invention concerne une fiche (100) à amplification de force, la fiche (100) comprenant un boîtier de fiche (104), une glissière (106) et au moins un levier (108), le levier (108) ayant une broche d'entraînement (112) sur un bras de levier d'entraînement (400) et un élément de sortie (120) sur un bras de levier de sortie (402) et étant monté rotatif autour d'un pivot (116) sur le boîtier de fiche (104), le bras de levier d'entraînement (400) étant plus grand que le bras de levier de sortie (402), la glissière (106) étant montée sur le boîtier de fiche (104) amovible dans une direction d'enfichage (110) de la fiche (100) et comporte un guide à fente (114) pour la broche d'entrainement (112), le guide à fente étant orienté sensiblement transversalement à la direction d'enfichage (110), l'élément de sortie (120) étant conçu pour établir une connexion à interverrouillage avec une pièce d'accouplement correspondante (122) sur une embase (102) correspondant à la fiche (100) lorsque la fiche (100) est placée sur l'embase (102), un mouvement linéaire (124) de la glissière (106) dans la direction d'enfichage (110) étant converti en un mouvement de rotation (126) du levier (108) autour du pivot (116) au moyen du guide à fente (114) et de la broche d'entraînement (112), une force d'entraînement (128) agissant sur la broche d'entraînement (112) étant amplifiée en une force de sortie (130) agissant sur l'élément de sortie (120) au moyen d'un rapport de levier entre le bras de levier d'entraînement (400) et le bras de levier de sortie (402), la force d'entraînement (128) et une force opposée (132) à la force de sortie (130) étant supportées sur le boîtier de fiche (122) par l’intermédiaire du pivot (116) et la force de sortie (130) est supportée sur la pièce d'accouplement (122) lorsque l'élément de sortie (120) est connecté par interverrouillage à la pièce d'accouplement (122).
