WO2024179804 - SENSORBAUGRUPPE, TANKVENTIL MIT SENSORBAUGRUPPE UND VERFAHREN ZUR ELEKTRISCHEN KONTAKTIERUNG DER SENSORBAUGRUPPE
National phase entry is expected:
Publication Number
WO/2024/179804
Publication Date
06.09.2024
International Application No.
PCT/EP2024/053287
International Filing Date
09.02.2024
Title **
[German]
SENSORBAUGRUPPE, TANKVENTIL MIT SENSORBAUGRUPPE UND VERFAHREN ZUR ELEKTRISCHEN KONTAKTIERUNG DER SENSORBAUGRUPPE
[English]
SENSOR ASSEMBLY, TANK VALVE WITH SENSOR ASSEMBLY, AND METHOD FOR ELECTRICALLY CONTACTING THE SENSOR ASSEMBLY
[French]
ENSEMBLE CAPTEUR, SOUPAPE DE RÉSERVOIR AVEC ENSEMBLE CAPTEUR, ET PROCÉDÉ DE MISE EN CONTACT ÉLECTRIQUE DE L'ENSEMBLE CAPTEUR
Applicants **
ROBERT BOSCH GMBH
Postfach 30 02 20
70442 Stuttgart, DE
Inventors
KESSLER, Martin
Leipziger Str. 11
09306 Rochlitz, DE
NAGEL, Jens-Peter
Ziegelstrasse 13
71672 Marbach, DE
Priority Data
102023201895.0
02.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 934 | |
| EPO | Filing, Examination | 4639 | |
| Japan | Filing | 535 | |
| South Korea | Filing | 576 | |
| USA | Filing, Examination | 2635 |
Total: 9319 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft eine Sensorbaugruppe (1), insbesondere eine Temperatursensorbaugruppe, die zum Einsetzen in eine Bohrung (2) eines Ventilblocks (3) stabförmig gestaltet ist und einenends ein Sensorelement (4), andernends koaxial und in einem axialen Abstand zueinander angeordnete, ringförmige Kontaktelemente (5, 6) mit umfangseitigen, vorzugsweise umlaufenden, Kontaktflächen (7, 8) zur elektrischen Kontaktierung aufweist, wobei die ringförmigen Kontaktelemente (5, 6) jeweils über mindestens ein Kabel (9) und/oder eine Leiterbahn (10) mit dem Sensorelement (4) verbunden sind. Die Erfindung betrifft ferner ein Tankventil mit einer erfindungsgemäßen Sensorbaugruppe (1) sowie ein Verfahren zur elektrischen Kontaktierung einer erfindungsgemäßen Sensorbaugruppe (1).[English]

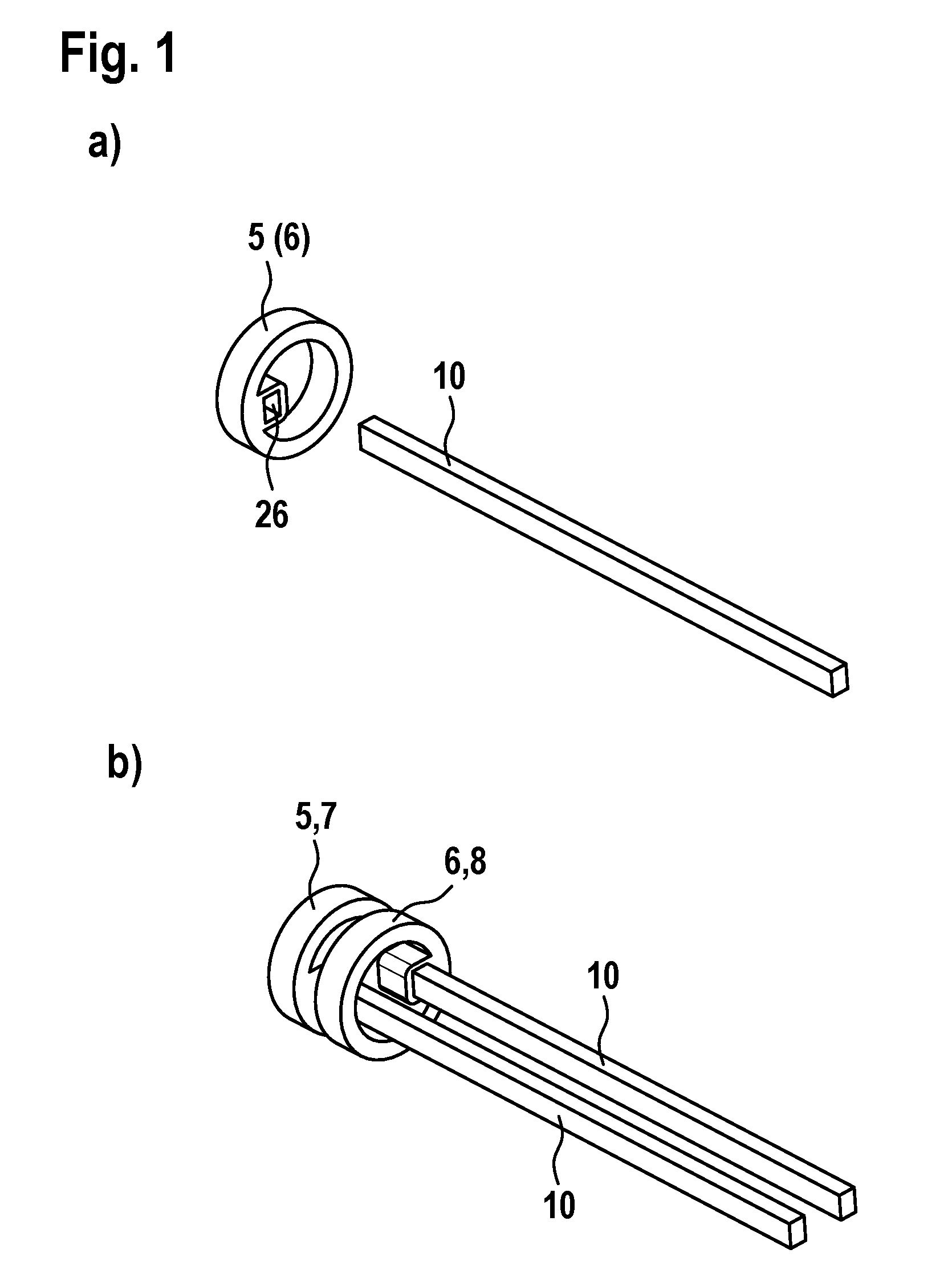

The invention relates to a sensor assembly (1), in particular a temperature sensor assembly, which is designed to be rod-shaped in order to be inserted into a borehole (2) of a valve block (3) and which has a sensor element (4) at one end and annular contact elements (5, 6) at the other end, said contact elements being arranged coaxially and at an axial distance to one another and comprising peripheral, preferably circumferential, contact surfaces (7, 8) for electric contacting purposes, wherein each of the annular contact elements (5, 6) are connected to the sensor element (4) via at least one respective cable (9) and/or conductor path (10). The invention additionally relates to a tank valve comprising a sensor assembly (1) according to the invention and to a method for electrically contacting a sensor assembly (1) according to the invention.[French]
L'invention concerne un ensemble capteur (1), en particulier un ensemble capteur de température, qui est conçu pour avoir la forme d'une tige afin d'être inséré dans un trou (2) d'un bloc de soupape (3) et qui comporte un élément de capteur (4) à une extrémité et des éléments de contact annulaires (5, 6) à l'autre extrémité, lesdits éléments de contact étant agencés de manière coaxiale et à une distance axiale l'un par rapport à l'autre et comprenant des surfaces de contact périphériques, de préférence circonférentielles (7, 8) à des fins de contact électrique, chacun des éléments de contact annulaires (5, 6) étant relié à l'élément de capteur (4) par l'intermédiaire d'au moins un câble respectif (9) et/ou un conducteur (10). L'invention concerne en outre une soupape de réservoir comprenant un ensemble capteur (1) selon l'invention et un procédé de mise en contact électrique d'un ensemble capteur (1) selon l'invention.
