WO2024156747 - PLANETENGETRIEBE
National phase entry is expected:
Publication Number
WO/2024/156747
Publication Date
02.08.2024
International Application No.
PCT/EP2024/051641
International Filing Date
24.01.2024
Title **
[German]
PLANETENGETRIEBE
[English]
PLANETARY GEAR MECHANISM
[French]
MÉCANISME DE SATELLITE
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
KLEIN, Patrick
Bahnhofstr. 36
88085 Langenargen, DE
MIH, Philippe
10A, rue des champs
67610 La Wantzenau, FR
LEDIG, Patrick
Amselweg 17
88074 Meckenbeuren, DE
AUSTERMANN, Bernd
Urban-Lidl-Weg 15
88074 Meckenbeuren, DE
SPEIDEL, Fabian
Holzhalde 33
88048 Friedrichshafen, DE
Priority Data
102023200553.0
25.01.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1009 | |
| EPO | Filing, Examination | 4588 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9471 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Ein Getriebe (100) umfasst ein Gehäuse (160) und eine Getriebestufe (105) mit einer Eingangsseite (107) und einer Ausgangsseite (109), die um eine gemeinsame Drehachse (150) drehbar gelagert sind. Die Getriebestufe (105) umfasst einen Planetenradsatz mit einem Sonnenrad (130), einem Hohlrad (135) und wenigstens einem Planetenrad (140), wobei das Hohlrad (135) drehmomentschlüssig mit der Eingangsseite (107) und das Sonnenrad (130) drehmomentschlüssig mit dem Gehäuse (160) verbunden ist. Das Planetenrad (140) ist drehbar an einem Planetenradträger (145) angebracht, der mit der Ausgangsseite (109) verbunden ist. Dabei ist zwischen dem Sonnenrad (130) und dem Gehäuse (160) eine Kreuzschieberkupplung (205) vorgesehen, um einen radialen Versatz des Sonnenrads (130) auszugleichen.[English]

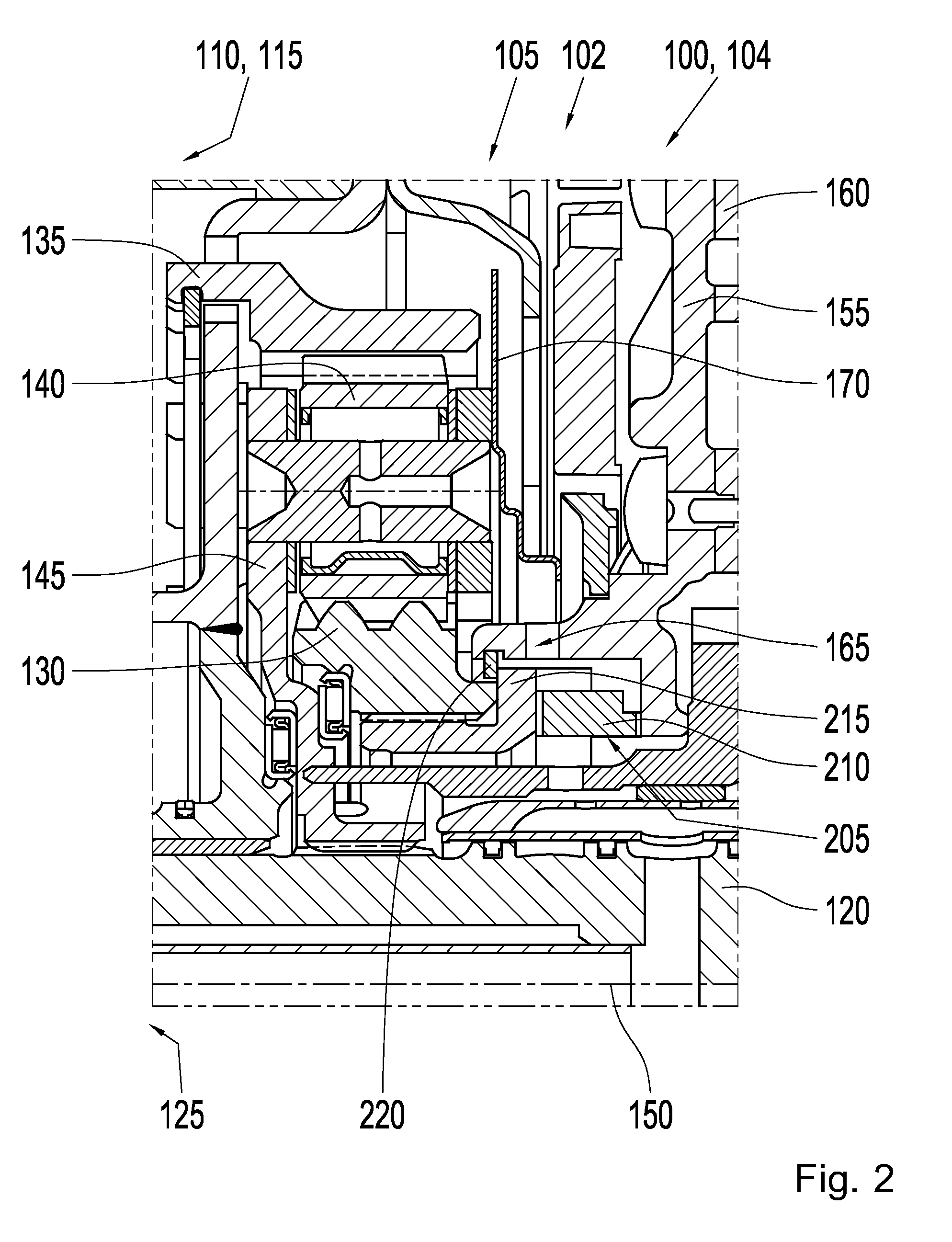

A gear mechanism (100) comprises a housing (160) and a gear stage (105) with an input side (107) and an output side (109), which are mounted rotatably about a common rotation axis (150). The gear stage (105) comprises a planetary gear set with a sun gear (130), a ring gear (135) and at least one planetary gear (140), wherein the ring gear (135) is connected in a torque-locking manner to the input side (107) and the sun gear (130) is connected in a torque-locking manner to the housing (160). The planetary gear (140) is rotatably attached to a planetary gear carrier (145), which is connected to the output side (109). A cross-slide coupling (205) is provided between the sun gear (130) and the housing (160) in order to compensate for a radial offset of the sun gear (130).[French]
